Оптоизолятор 3.75кВ транзисторный выход 4MINIFLAT
У поставщика
ПроизводительBroadcom
У поставщиков
389 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:389 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 41,40 |
| от 18 | 40,26 |
| от 35 | 38,65 |
| от 70 | 36,33 |
| от 139 | 33,61 |
Описание

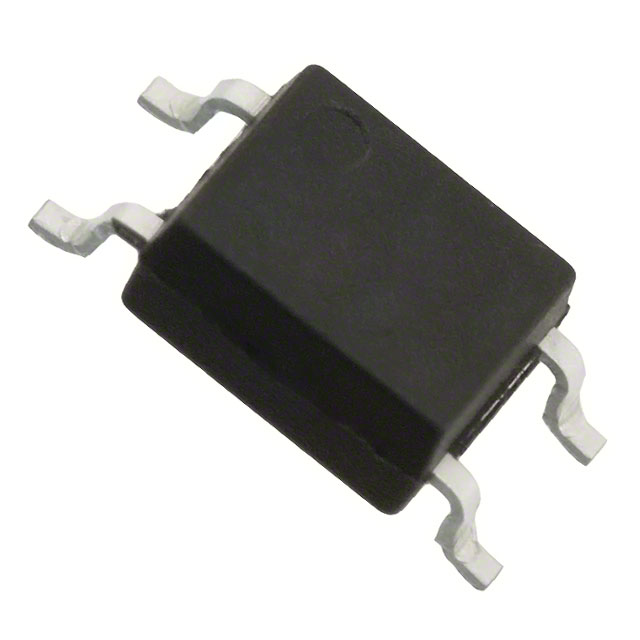

Оптоизолятор Broadcom HCPL-181-00AE с транзисторным выходом в компактном корпусе SO-4 (Mini-Flat). Изоляция 3,75 кВ, рабочий диапазон температур от -55°C до 100°C. Подходит для гальванической развязки в промышленной автоматике и блоках питания.
Технические характеристики
| Тип монтажа | SMD |
| Шаг выводов | 2.54mm |
| Корпус | SO-4 (Mini-Flat) |
| Dark current max | 100nA |
| Напр. изоляции | 3750Vrms |
| Макс. прямой ток | 50mA |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратное напряжение | 6V |
| Макс. ток коллектора | 50mA |
| Ширина корпуса | 4.4mm |
| Высота корпуса | 2.0mm |
| Длина корпуса | 5.3mm |
| Response time fall max | 18µs |
| Response time fall typ | 3µs |
| Response time rise max | 18µs |
| Response time rise typ | 4µs |
| Рассеиваемая мощность входа | 70mW |
| Температура пайки выводов | 260°C for 10s |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1.0pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5e10Ω |
| Макс. емкость вывода | 250pF |
| Terminal capacitance typ | 30pF |
| Диап. темп. хр. | -55°C to +155°C |
| Мин. коэфф. передачи тока | 50% |
| Мощн. коллектора | 150mW |
| Диап. раб. темп. | -55°C to +100°C |
| Описание (англ.) | OPTOISO 3.75KV TRANS 4MINIFLAT |
| Current transfer ratio rank a low | 80% |
| Current transfer ratio rank a high | 160% |
| Напряжение пробоя коллектор-эмиттер | 80V |
| Emitter collector breakdown voltage | 6V |
| Рабочая температура | -55°C ~ 100°C |
| Напряжение насыщения коллектор-эмиттер макс. | 0.2V |
