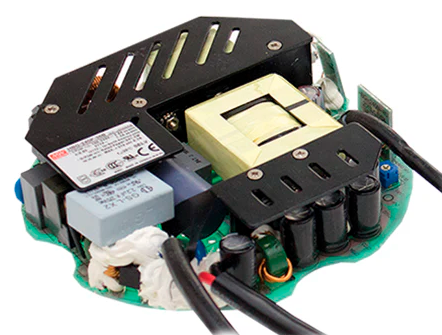

Источник питания HBG-240P-60B
У поставщика
У поставщиков
429 шт.
Норм. уп.: 20
Цены поставщиков
Склад 16
В наличии:412 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 229,08 |
Склад 13
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 973,11 |
| от 2 | 4 767,50 |
| от 3 | 4 600,02 |
| от 4 | 4 475,72 |
| от 5 | 4 383,25 |
Описание
Источник питания MEAN WELL HBG-240P-60B — это светодиодный драйвер с постоянным напряжением и током мощностью 240 Вт. Модель рассчитана на выходной ток 4,0 А и КПД до 93,5%, поддерживает диммирование по протоколу 3-в-1 (1–10 В, ШИМ, сопротивление). Устройство выполнено в круглом корпусе для монтажа на плату и работает от сети 115–277 В. Применяется в промышленном и уличном LED-освещении.
Технические характеристики
| Модель | HBG-240P-60B |
| Выходное напряжение | 60 В |
| Мощность | 240 Вт |
| Пульсации и шум | 350mVp-p |
| КПД | 93.5% |
| Пусковой ток | 75A cold start at 230VAC (twidth=680μs) |
| Время удержания | 15ms typ. |
| Материал корпуса | circular PCB type |
| Упаковка | 20pcs/13.4kg/1.11CUFT |
| MTBF | 2290.4K hrs (Telcordia SR-332), 175.1K hrs (MIL-HDBK-217F) at 25°C |
| Тип | constant_voltage_plus_constant_current_led_driver |
| Вес | 0.62kg |
| Тип монтажа | PCB mount |
| Время нарастания | 120ms |
| Вибрация | 10~500Hz, 2G, 12min/cycle, 72min each axis |
| Переменный ток | 2.8A/115VAC, 1.4A/230VAC, 1.2A/277VAC |
| Напряжение DC | 60V |
| Размеры | circular PCB type (refer to mechanical specification) |
| Время установки | 2500ms at 115VAC, 500ms at 230VAC |
| Ном. мощность | 240W |
| ЭМС излучение | Compliance to BS EN/EN55015, BS EN/EN61000-3-2 Class C, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547 (surge Line-Earth:4KV, Line-Line:2KV), EAC TP TC 020 |
| Коэф. мощности | ≥0.98/115VAC, ≥0.94/230VAC, ≥0.9/277VAC @ full load |
| Ном. ток | 4.0A |
| Метод диммирования | 3 in 1 (1~10VDC, 10V PWM, resistance) for B-type |
| Тип. КПД | 93.5% |
| MTBF Telcordia | 2290.4K hrs min. |
| Вх. частота | 47~63Hz |
| Ток утечки | <0.75mA/277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Станд. безоп. | UL8750, CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, GB19510.1, GB19510.14, EAC TP TC 004 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~95% RH non-condensing |
| Выходное напряжение DC | 60V |
| Допуск напряжения | ±2.0% |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| MTBF MIL-HDBK-217F | 175.1K hrs min. |
| Диап. вх. напр. | 90~305VAC |
| Темп. хранения | -40~+80°C |
| Раб. температура | -40~+45°C |
| Диапазон регулировки тока | 2.4~4.0A (via dimming for B-type) |
| Сопр. изоляции | 100M Ohms / 500VDC |
| Макс. пульсации и шум | 350mVp-p |
| Диапазон вх. частоты | 47~63Hz |
| Ток источника диммирования | 100μA typ. |
| Диапазон входного DC | 127~431VDC |
| Диапазон входного AC | 90~305VAC |
| Диапазон входного напряжения DC | 127~431VDC |
| Область пост. тока | 36~60V |
| Защита от перегрузки по току | constant current limiting, auto recover |
| Защита от перенапр. | shut down and latch off, re-power to recover (62~85V) |
| Темп. коэф. | ±0.03%/°C (0~50°C) |
| Выдерживаемое напряжение вх-земля | 2KVAC |
| Выдерживаемое напряжение вх/вых | 3.75KVAC |
| Выдерживаемое напряжение вых-земля | 0.5KVAC |
| Защита от КЗ | hiccup mode, auto recover |
| Регулировка вых. тока | 2.4~4.0A via built-in potentiometer (A-Type only); B-Type dimming provides 10~100% output current |
| Диап. темп. хр. | -40~+80°C |
| Суммарный коэффициент гармоник | <20% (@load≥60%/115VAC,230VAC; @load≥75%/277VAC) |
| Раб. диапазон темп. | -40~+45°C |
| Защита от перегрева | shut down, auto recover |
| Макс. БП на автомат 16А | 2 units (type B), 3 units (type C) at 230VAC |
