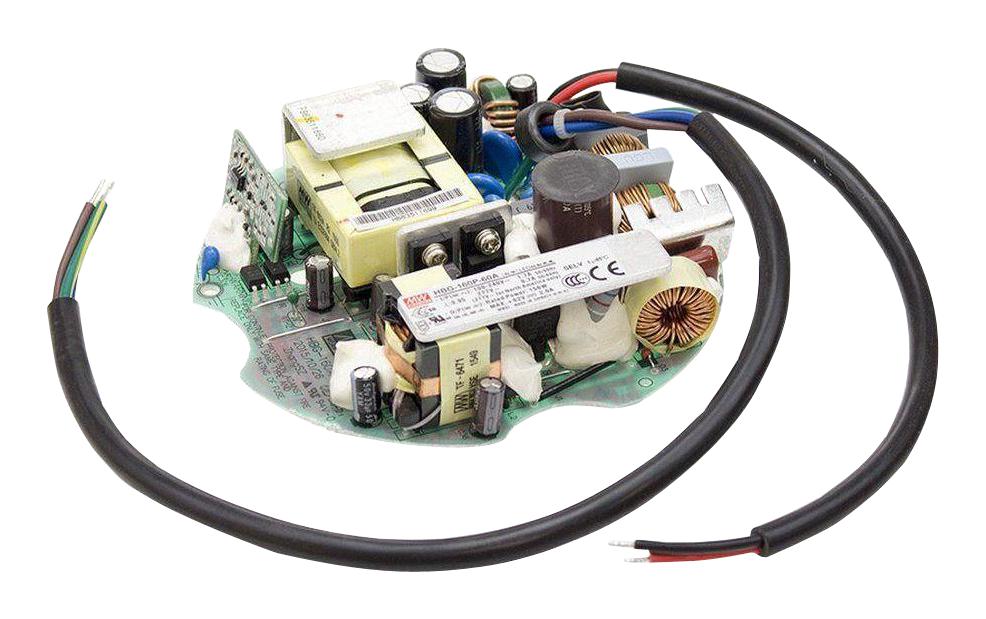

Источник питания HBG-160P-60A
У поставщика
У поставщиков
7 шт.
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 867,08 |
| от 2 | 3 702,55 |
| от 3 | 3 568,54 |
| от 4 | 3 469,07 |
| от 6 | 3 395,08 |
Склад 16
В наличии:3 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 174,61 |
Описание
Источник питания HBG-160P-60A производства MEAN WELL представляет собой надёжный AC/DC преобразователь с защитой от перегрузок и короткого замыкания. Модель отличается высоким КПД и стабилизированным выходным напряжением, что делает её подходящей для светодиодного освещения и промышленной автоматики. Устройство выполнено в компактном корпусе с возможностью установки в сухих и влажных помещениях.
Технические характеристики
| Серия | HBG-160P |
| Модель | HBG-160P-60A |
| Выходное напряжение | 60 В |
| Мощность | 160 Вт |
| Упаковка | 0.4Kg; 36pcs/15.4Kg/1.35CUFT |
| PFC | Built-in active PFC function |
| MTBF | 195.5Khrs min. MIL-HDBK-217F (25℃) |
| Тип | PCB type |
| Форма | Circular shape PCB type design |
| Срок службы | >50000 hours |
| Тип монтажа | PCB type |
| Гарантия | 5 years |
| Изоляция | SELV (for DA Type only) |
| Вибрация | 10 ~ 500Hz, 2G 12min./1cycle, period for 72min. each along X, Y, Z axes |
| Переменный ток | 1.7A / 115VAC, 0.78A / 230VAC, 0.7A / 277VAC |
| Размеры | Refer to mechanical specification |
| Описание | 160W Constant Voltage + Constant Current LED Driver series |
| Ном. мощность | 156W |
| ЭМС излучение | EN55015, EN61000-3-2 Class C (@load ≥60%); EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN61547, light industry level (surge immunity: Line-Earth:4KV, Line-Line:2KV), EAC TP TC 020 |
| Коэф. мощности | PF≥0.98/115VAC, PF≥0.95/230VAC, PF≥0.92/277VAC @ full load |
| Ном. ток | 2.6A |
| Метод диммирования | Io adjustable via built-in potentiometer |
| Тип. КПД | 93.5% |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <0.75mA / 277VAC |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±1.0% |
| Время нарастания | 2500ms, 200ms / 115VAC; 500ms, 200ms / 230VAC |
| Опции функций | A: Io adjustable through built-in potentiometer |
| Время удержания тип. | 12ms/115VAC, 230VAC |
| Станд. безоп. | UL8750, CSA C22.2 No.250.13-12; ENEC EN61347-1, EN61347-2-13, EN62384, GB19510.1, GB19510.14, EAC TP TC 004 approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 45℃) |
| Рабочая влажность | 20 ~ 95% RH non-condensing |
| Выходное DC напряжение | 60V |
| Выдерживаемое напр. | I/P-O/P:3.75KVAC, I/P-FG:2KVAC, O/P-FG:0.5KVAC |
| Пусковой ток типовой | COLD START 65A (twidth=550μs measured at 50% Ipeak) at 230VAC |
| Диап. вх. напр. | 90 ~ 305VAC, 127 ~ 431VDC |
| Раб. температура | Ta=-40 ~ +45℃ |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Макс. пульсации и шум | 300mVp-p |
| Область пост. тока | 36 ~ 60V |
| Защита от перегрузки по току | 95 ~ 108%, constant current limiting, recovers automatically after fault condition is removed |
| Защита от перенапр. | 65 ~ 75V, shut down o/p voltage with auto-recovery or re-power on to recovery |
| Current adjustable range | 1.6 ~ 2.6A |
| Допуск вых. напр. | ±2.0% |
| Суммарный коэффициент гармоник | THD< 20% (@load≥60%/115VAC, 230VAC; @load≥75%/277VAC) |
| Защита от перегрева | Shut down o/p voltage, recovers automatically after temperature goes down |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Описание (англ.) | LED DRVR CC/CV AC/DC 36-60V 2.6A |
| Макс. БП на автомат 16А | 4 units (type B) / 7 units (type C) at 230VAC |
