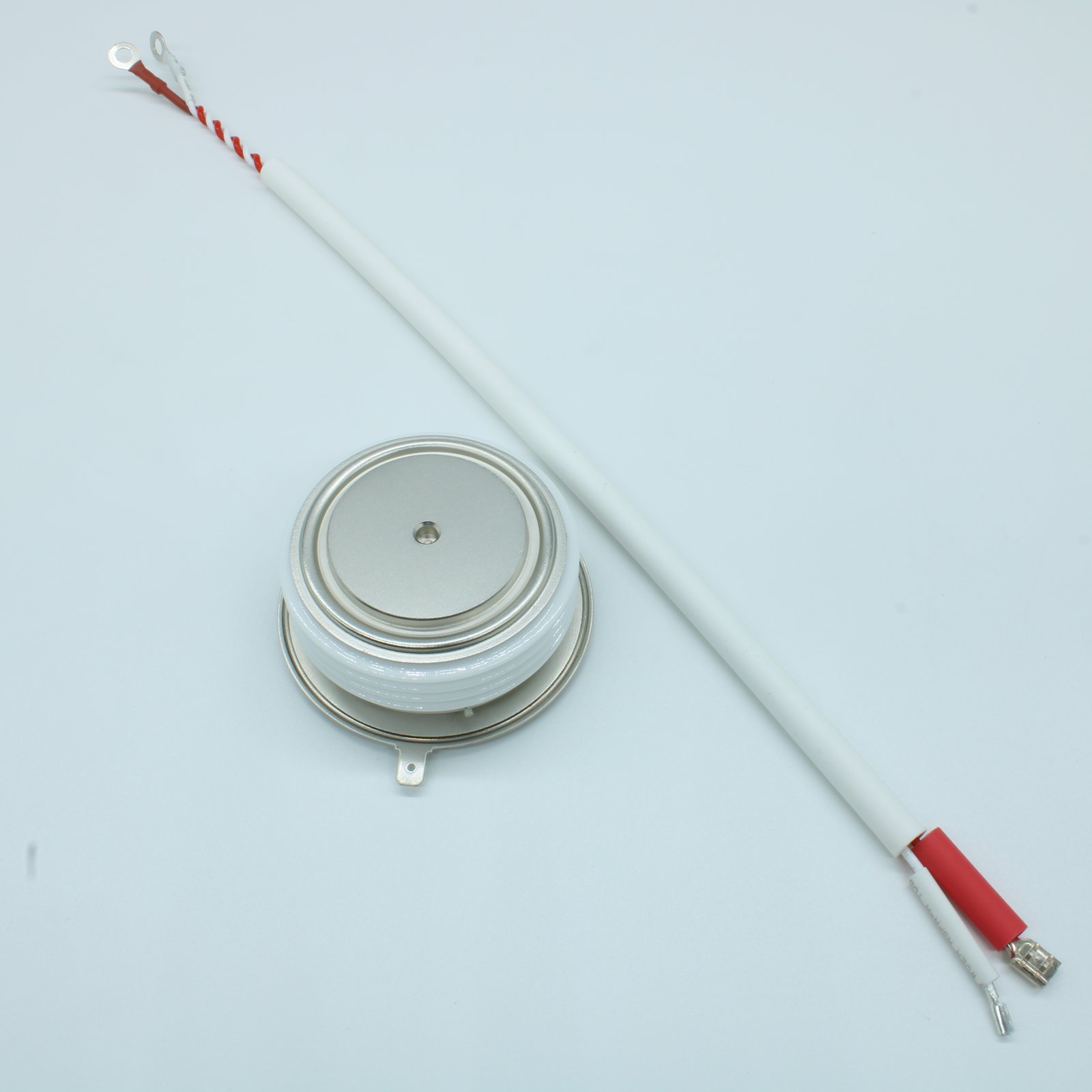

Таблеточный тиристор 6500В 420А
У поставщика
ПроизводительTechSem
У поставщиков
39 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:39 шт
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18 915,81 |
| от 2 | 18 317,29 |
| от 3 | 17 842,23 |
| от 4 | 17 424,33 |
| от 5 | 17 141,77 |
Описание
Таблеточный тиристор TechSem на напряжение 6500 В и ток 420 А. Компонент выполнен в прочном корпусе для высоковольтных применений и рассчитан на работу с фазовым управлением. Используется в мощных преобразователях частоты, промышленной автоматике и системах управления электроприводами.
Технические характеристики
| Вес | 300g |
| Корпус | KT33dT |
| Тип монтажа | stud |
| Gate type | center amplifying gate |
| Материал корпуса | metal with ceramic insulator |
| I2t for fusing | 101000A^2s |
| Mounting force | 10-20kN |
| Ток удержания | 20-200mA |
| Recovery charge | 2000μC |
| Threshold voltage | 1.25V |
| Темп. хранения | -40 to 140°C |
| Gate trigger current | 40-300mA |
| Gate trigger voltage | 0.8-3.0V |
| Peak on state voltage | 3.50V |
| Surge on state current | 4.5kA |
| Тип упаковки | Штучный товар |
| Non trigger gate voltage | 0.3V |
| On state slope resistance | 2.20mΩ |
| Описание (англ.) | Phase Controlled Thyristors VRRM: 6500 (V) ITAV: 400 (A) |
| Повторяющееся импульсное обратное напряжение | 5600-6500V |
| Repetitive peak off state voltage | 5600-6500V |
| Mean on state current 180 half sine | 430A |
| Thermal resistance case to heatsink | 0.0075°C/W |
| Тепл. сопр. переход-корпус | 0.045°C/W |
| Mean on state current double side cooled | 350A |
| Critical rate of rise of on state current | 100A/μs |
| Critical rate of rise of off state voltage | 2000V/μs |
