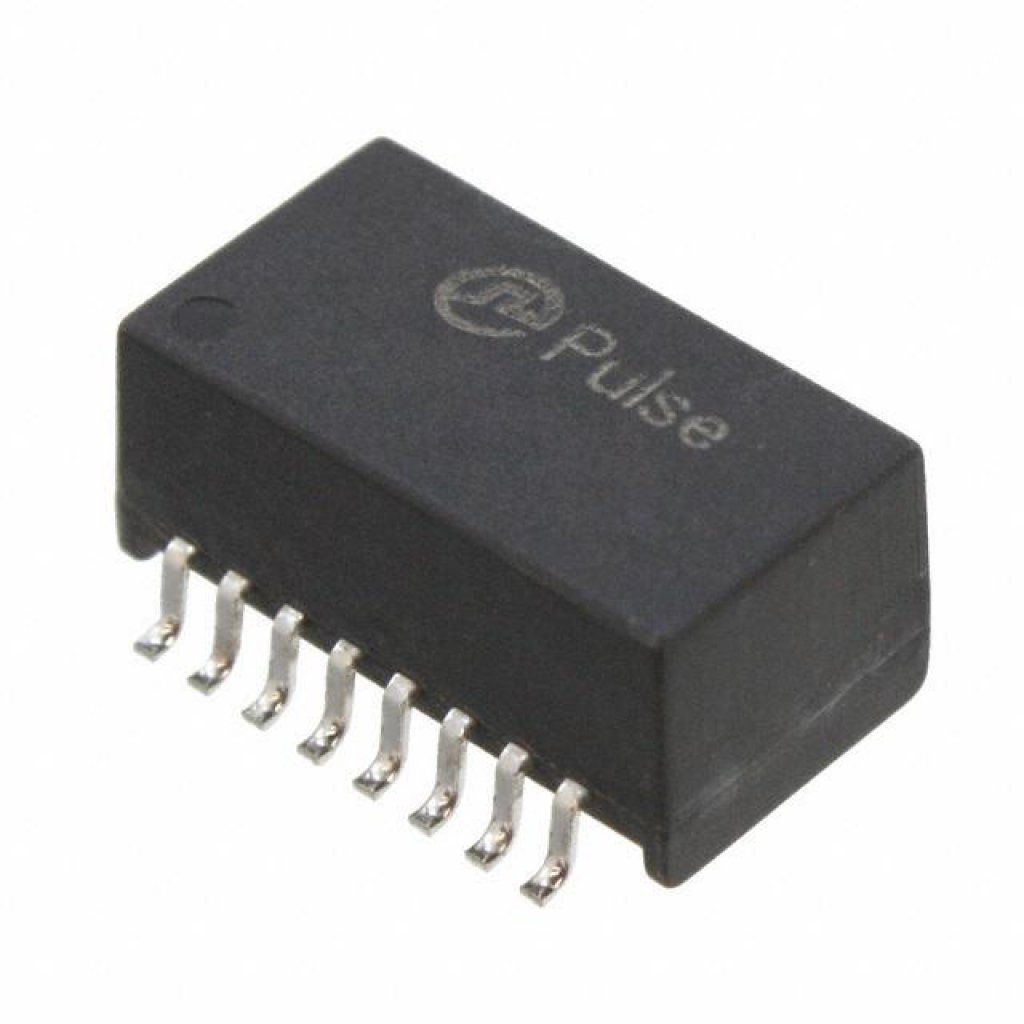

Телекоммуникационный трансформатор 1:1/1:1 16 выводов для поверхностного монтажа
У поставщика
ПроизводительPulse
У поставщиков
1 012 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:1 012 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 82,26 |
| от 44 | 76,84 |
| от 88 | 72,53 |
| от 175 | 68,75 |
| от 349 | 66,21 |
Описание
Телекоммуникационный трансформатор Pulse H2019NLT для поверхностного монтажа. Выполнен с коэффициентом трансформации 1:1, первичное сопротивление постоянному току 3,5 Ом, оснащён 16 выводами типа «крыло чайки». Применяется в телекоммуникационном оборудовании и сетевых интерфейсах.
Технические характеристики
| Ports | 1 |
| Серия | 10/100BASE-TX VoIP Magnetics Modules |
| Корпус | SMD |
| Тип монтажа | SMD |
| Вес г | 1 |
| Упаковка | Tape & Reel |
| Соответствие | IEEE 802.3af, ANSI X3.263, RoHS |
| Turn ratio | 1:1/1:1 |
| Описание | Telecom Transformer 1:1/1:1 16-Pin SMD |
| Артикул | H2019NLT |
| Производитель | Pulse Engineering |
| Количество в катушке | 600 |
| Tube quantity | 35 |
| Hipot vrms min | 1500 |
| Описание | Audio Transformers / Signal Transformers 100Base-TX SMD PoE 350uH .65Ohms 1-Port |
| Dc resistance ohm max | 3.5 |
| Crosstalk 30mhz db min | -45 |
| Crosstalk 60mhz db min | -40 |
| Crosstalk 100mhz db min | -35 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Return loss 40mhz db min | -14 |
| Return loss 50mhz db min | -13 |
| Peak reflow temperature c | 245 |
| Макс. темп. хранения °C | 85 |
| Мин. темп. хранения °C | -40 |
| Уровень чувствительности к влаге | 1 |
| Return loss 1 30mhz db min | -16 |
| Макс. раб. темп. °C | 70 |
| Мин. раб. темп. °C | 0 |
| Return loss 60 80mhz db min | -12 |
| Описание (англ.) | Telecom Transformer 1:1 3.5Ohm Prim. DCR 16Term. Gull Wing SMD |
| Insertion loss 1 100mhz db max | -1.2 |
| Differential to common mode rejection 30mhz db min | -43 |
| Differential to common mode rejection 60mhz db min | -37 |
| Differential to common mode rejection 100mhz db min | -33 |
| Индуктивность, мкГн | 350 |
