Преобразователь DC/DC на печатную плату 1Вт вход 10.8В...13.2В выход 12В 83мА
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
217 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт308,89 ₽
Сумма617,78 ₽
В наличии7 шт
от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии210 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 296,23 ₽
2 шт · Склад 39 · 617,78 ₽
Описание

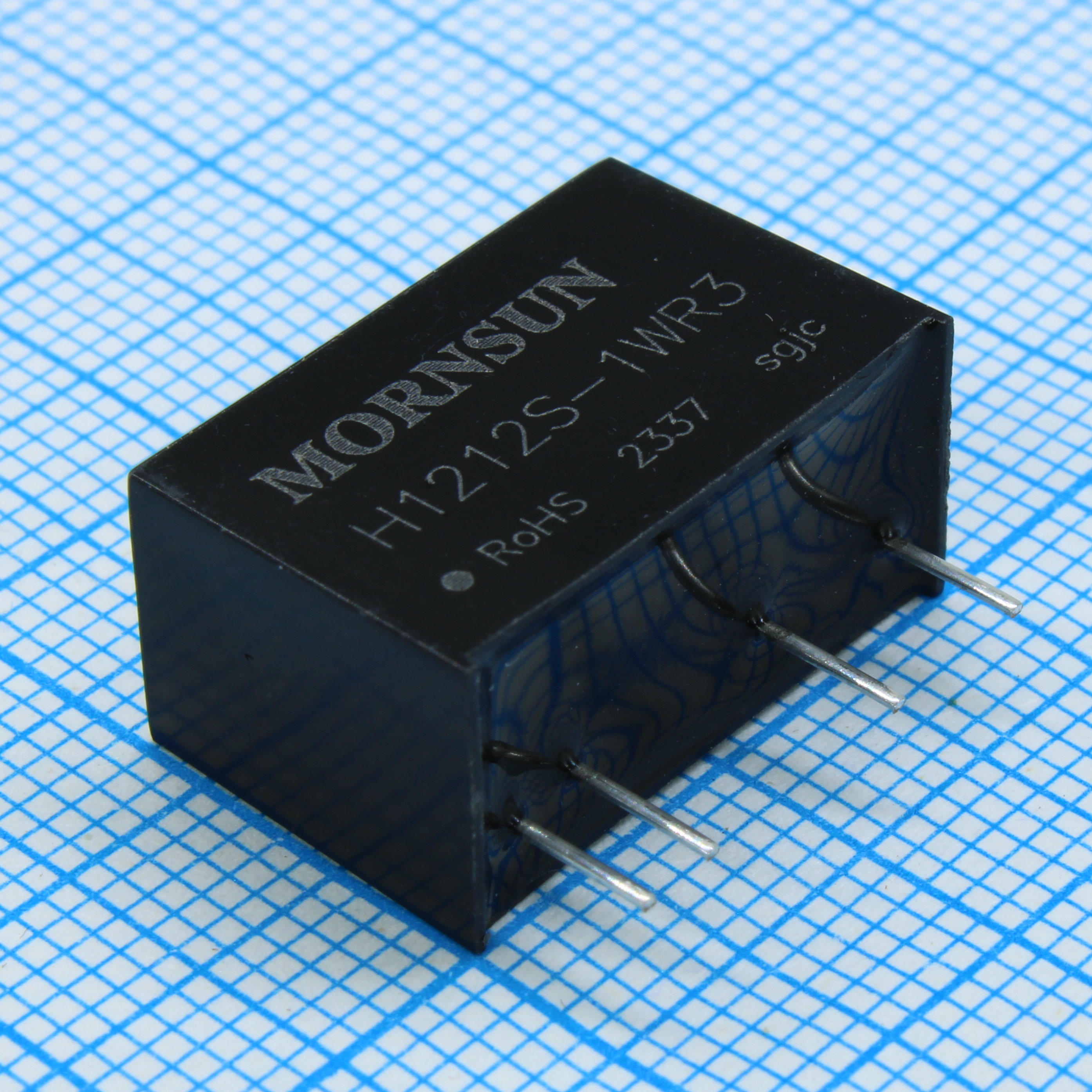

MORNSUN H1212S-1WR3 — это изолированный DC/DC-преобразователь для монтажа на печатную плату. Модель мощностью 1 Вт работает от входного напряжения 10,8–13,2 В и выдаёт стабильные 12 В при токе до 84 мА. Компонент поставляется в тубе. Применяется в промышленной автоматике и вторичных цепях питания.
Технические характеристики
| MTBF | 19360khours |
| Вес | 4.0g |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Размеры | 19.50x9.80x12.50mm |
| Описание | DC/DC Converter, 1W, Fixed input voltage, 5000VAC or 6000VDC isolated |
| Артикул | H1212S-1WR3 |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Пульсации и шум | 80mVp-p typ, 120mVp-p max |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| ЭМС излучение | CISPR32/EN55032 CLASSB, EN60601-1-2/CISPR11 GROUP1 CLASSB |
| Импульсное напряжение | 18VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 83% |
| Тип. КПД | 79% |
| Вых. напряжение | 12VDC |
| Ток утечки | 2µA |
| Рег. нагрузки | 15% |
| Помехоустойчивость ЭСР | Air ±15kV, Contact ±8kV perf. Criteria B |
| Напр. изоляции | 5000VAC or 6000VDC |
| Линейная регулировка | 1.2% |
| Макс. емк. нагр. | 470µF |
| Диап. вх. напр. | 10.8-13.2VDC |
| Частота перекл. | 200kHz |
| Нагрев корпуса | 25°C |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 4pF |
| Мин. ток нагрузки выхода | 9mA |
| Точность выходного напряжения | See output regulation curve |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Вых. ток полн. нагр. | 84mA |
| Отраженный пульсирующий ток | 200mA |
| Диап. темп. хр. | -55°C to +125°C |
| Расстояние утечки и зазора | 5mm |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 12V 84mA 10.8V~13.2V Input |
| Защита от КЗ выхода | Continuous, self-recovery |
| Мощность, Вт | 1 |
