Преобразователь DC/DC на печатную плату 1Вт, вход 12 (10.8…13.2)В, выход 5В/200мА, изоляция 6000В DC, КПД 73% -40…+85°C
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
70 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт211,52 ₽
Сумма1 057,60 ₽
+ доплата 490,00 ₽
В наличии70 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 6 — 203,90 ₽ (−4%)
Заказ со склада «Склад 13» с этой позицией — 1 057,60 ₽. До заказа без доплаты не хватает 16 242,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 057,60 ₽
Описание

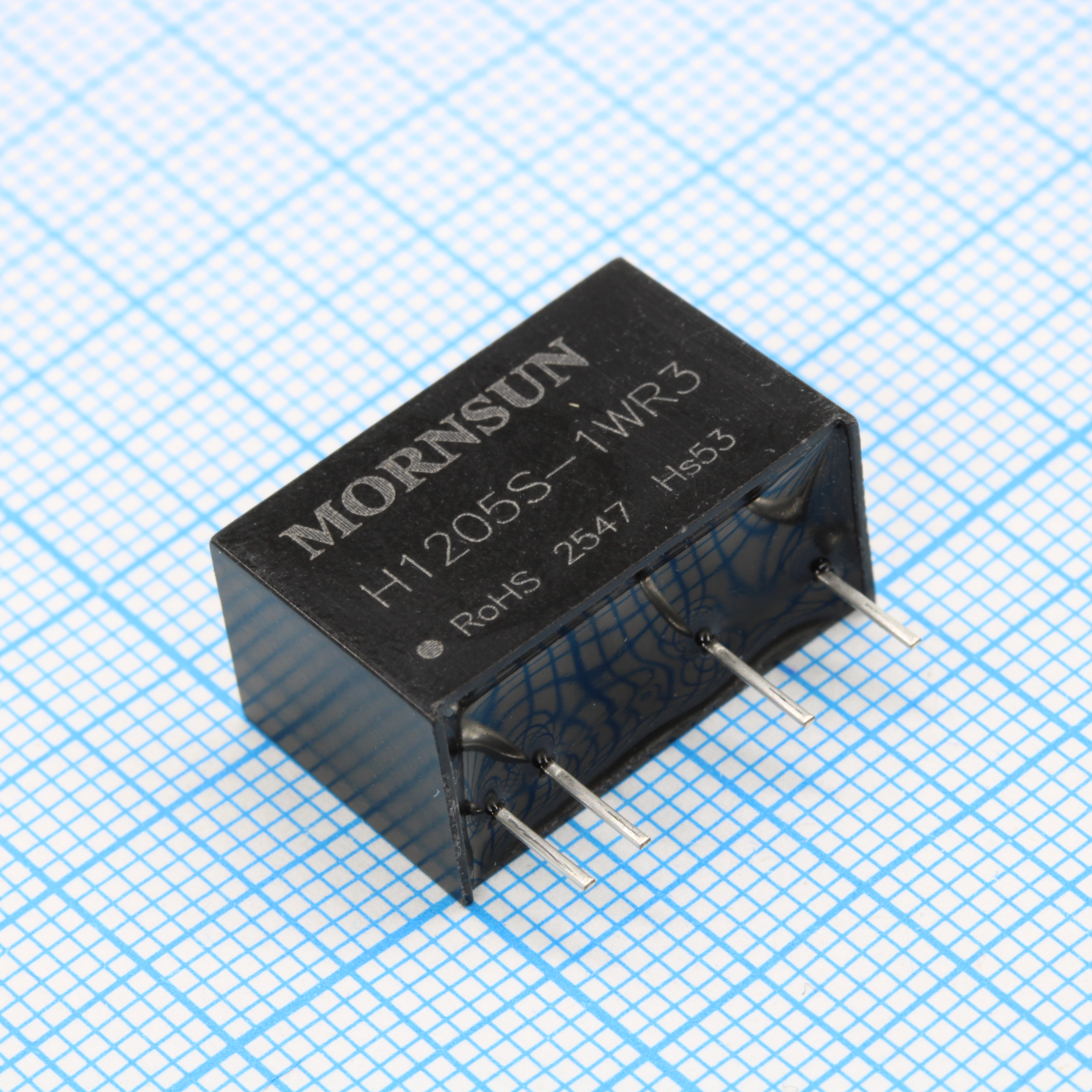

MORNSUN H1205S-1WR3 — это изолированный DC/DC-преобразователь мощностью 1 Вт. Работает от входа 12 В (диапазон 10.8–13.2 В) и выдаёт стабильные 5 В при токе до 200 мА. КПД достигает 73%, а изоляция выдерживает 6000 В постоянного тока. Подходит для гальванической развязки в промышленной автоматике и системах управления.
Технические характеристики
| Тип | Isolated Module |
| MTBF | 19360 khours |
| Серия | G_S-1WR3 & H_S-1WR3 |
| Вес | 4.0g |
| Корпус | SIP |
| Горячая замена | Unavailable |
| КПД, % | 79% |
| Размеры | 19.50x9.80x12.50mm |
| Описание | 1W, Fixed input voltage, 5000VAC or 6000VDC isolated, unregulated dual/single output DC/DC converter |
| Артикул | H1205S-1WR3 |
| Применение | ITE (Commercial), Medical |
| Вх. фильтр | Capacitance filter |
| Вых. мощность | 1W |
| Тип монтажа | Through Hole |
| Мощность, Вт | 1 W |
| Материал корпуса | Black plastic; flame-retardant and heat-resistant (UL94V-0) |
| Сертификация | EN/BSEN, IEC60601, RoHS |
| ЭМС излучение | CISPR32/EN55032 CLASSB, EN60601-1-2/CISPR11 GROUP1 CLASSB |
| Тип монтажа | PCB |
| Импульсное напряжение | 18VDC |
| Корпус | 7-SIP Module, 4 Leads |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 75% |
| Тип. КПД | 79% |
| Условия MTBF | MIL-HDBK-217F@25℃ |
| Вых. напряжение | 5VDC |
| Номер стандарта | 60601-1; 62368-1 |
| Рег. нагрузки | 20% max |
| Размеры | 0.77" L x 0.39" W x 0.49" H (19.5mm x 9.8mm x 12.5mm) |
| Помехоустойчивость ЭСР | EN60601-1-2 (IEC/EN61000-4-2) Air ±15kV, Contact ±8kV perf. Criteria B |
| Макс. пульс. шум | 120mVp-p |
| Пульсации шум тип. | 80mVp-p |
| Влажн. хранения | 5-95%RH |
| Описание | ISOLATED MODULE DC DC CONVERTER |
| Число выходов | 1 |
| Макс. вх. ток | 116mA |
| Линейная регулировка | ±1% |
| Патентная защита | Да |
| Напряжение выхода 1 | 5V |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Напряжение изоляции | 6 kV |
| Макс. емк. нагр. | 2200µF |
| Диап. вх. напр. | 10.8-13.2VDC |
| Время испытания изоляции | 1min |
| Темп. хранения | -55 to +125℃ |
| Частота перекл. | 200kHz |
| Время пайки волной | 10 секунд |
| Isolation voltage ac | 5000VAC |
| Напряжение изоляции, В DC | 6000VDC |
| Рабочая температура | -40°C ~ 105°C (With Derating) |
| Входное напряжение (Макс.) | 13.2V |
| Мин. входное напряжение | 10.8V |
| Нагрев корпуса | 25℃ |
| Входной ток без нагрузки | 10mA |
| Ном. вх. напр. | 12VDC |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 4pF |
| Раб. температура | -40 to +105℃ |
| Выходной ток, макс. | 200mA |
| Полоса пульсаций и шума | 20MHz |
| Длит. импульсного напр. | 1sec max |
| Входной ток при полной нагрузке | 106mA |
| Input voltage variation | ±10%Vin |
| Точность выходного напряжения | See output regulation curve (Fig.1) |
| Patient leakage current | 2µA |
| Темп. коэф. | ±0.02%/℃ |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 200mA |
| Ток утечки изоляции | <1mA |
| Условия регулирования нагрузки | 10%-100% load |
| Storage humidity condition | Non-condensing |
| Температура пайки волной | 255-265℃ |
| Расстояние утечки и зазора | 5mm |
| Рек. входной конденсатор | 10µF/25V |
| Рек. выходной конденсатор | 10µF/16V |
| Описание (англ.) | Isolated Module DC DC Converter Buck 1 Output 5V 200mA 10.8V~13.2V Input |
| Switching frequency condition | 12/15/24V input, 100% load |
| Снижение рабочей температуры | ≥85℃ |
| Case temperature rise condition | Ta=25℃ |
| Условие сопр. изоляции | 500VDC |
| Isolation capacitance condition | 100kHz/0.1V |
| Защита от КЗ выхода | Continuous, self-recovery |
| Patient leakage current condition | 250VAC, 50/60Hz |
| Temperature coefficient condition | 100% full load |
| Pin soldering resistance condition | Soldering spot 1.5mm away from case for 10 seconds |
| Темп. пайки выводов | 300℃ |
