Телекоммуникационный трансформатор
У поставщика
ПроизводительPulse
У поставщиков
758 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:758 шт
Срок поставки: до недели
Норм. уп.: 600
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 64,18 |
| от 34 | 59,20 |
| от 67 | 55,13 |
| от 133 | 52,08 |
| от 266 | 49,81 |
Описание

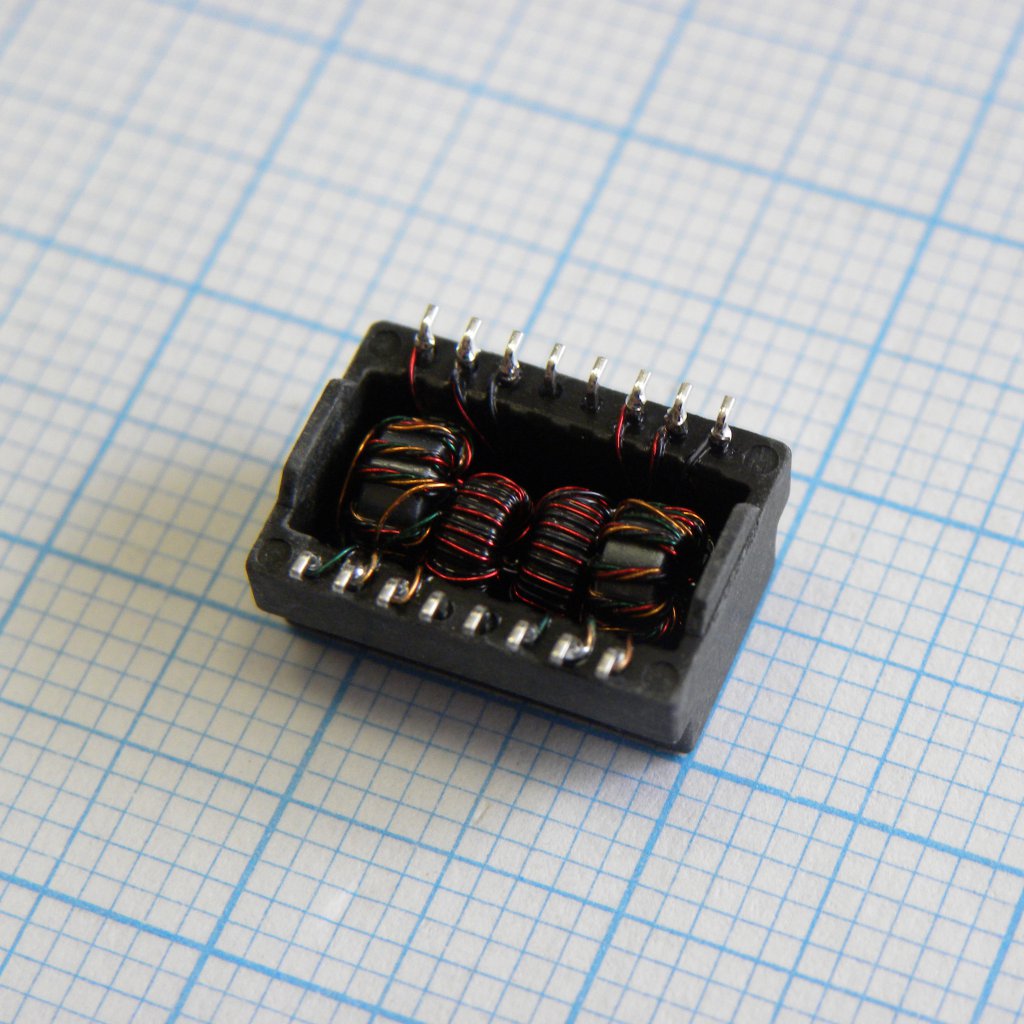

Телекоммуникационный трансформатор от Pulse Electronics. Выполнен в SMD-корпусе с 16 выводами, шаг 1.27 мм. Поддерживает изоляцию 1500 В RMS и коэффициент трансформации 1:1. Применяется в сетевом оборудовании, совместимом со стандартом IEEE 802.3 (Ethernet 1000BASE-T).
Технические характеристики
| Корпус | SMD |
| Тип монтажа | SMD |
| Полярность | Per schematic |
| Стандарт | IEEE 802.3 |
| Упаковка | Tape & Reel (add 'T' suffix) |
| Кол-во выводов | 16 |
| Шаг выводов | 1.27 mm |
| Wash area | 0.005 in [0.13 mm] min |
| Inductance | 350µH |
| Размеры | Ширина: 0.400 in [10.16 mm]; Высота: 0.270 in [6.86 mm]; Длина: 0.500 in [12.70 mm]; Ширина корпуса: 0.268 in [6.80 mm]; Шаг выводов: 0.050 in [1.27 mm]; Ширина вывода: 0.030 in [0.76 mm]; Высота корпуса: 0.358 in [9.09 mm]; Длина корпуса: 0.380 ±0.010 in [9.65 ±0.25 mm]; Длина вывода: 0.039 in [1.00 mm] |
| Применение | IEEE 802.3 compatible telecom transformer |
| Описание | Telecom Transformer |
| Артикул | H1102FNLT |
| Коэфф. трансформации | 1:1 ±2% |
| Производитель | Pulse Electronics |
| Mounting Type | Surface Mount |
| Ширина корпуса | 10.16 mm |
| Паяемость | 245°C reflow profile (J-STD-002) |
| Inductance ocl | 350 uH min (media side, 0°C–70°C, 100 kHz, 8 mA DC bias, 100 mVRMS) |
| Вносимые потери | -1.1 dB max (100 kHz - 100 MHz) |
| Длина корпуса | 12.70 mm |
| Соотв. RoHS | Да |
| Header material | DAP (Diallyl Phthalate) |
| Pin orientation | Pin 1 orientation marked |
| Size / Dimension | 0.500" L x 0.358" W (12.70mm x 9.09mm) |
| Transformer Type | LAN 10G Base-T |
| Return loss spec | 1000BT, Zout=100 ohm ±15%: 0.1-30 MHz -16 dB min, 30-60 MHz -10+20*log10(f/60) dB min, 60-80 MHz -10 dB min |
| Описание | PULSE XFMR LAN 350UH SMD |
| Напр. изоляции | 1500 VRMS min @ 60 seconds |
| Reflow solder max | 245°C (J-STD-075 R7) |
| Inductance ocl min | 350 µH (0°C-70°C, 100 kHz, 8 mA DC bias, 100 mVrms) |
| Return loss 1000bt | 1-30 MHz: -16 dB min; 30-60 MHz: -10 + 20*LOG10(f/60 MHz) dB min; 60-80 MHz: -10 dB min |
| Класс горючести | UL 94V-0 |
| Package body height | 6.86 mm |
| Темп. хранения | -20°C to +125°C |
| Height - Seated (Max) | 0.236" (5.99mm) |
| Operating Temperature | 0°C ~ 70°C |
| Раб. температура | 0°C to +70°C |
| Input output isolation | 1500 VRMS min for 60 seconds |
| Suggested land pattern | Шаг: 0.050 in [1.27 mm]; Шаг строк: 0.350 in [8.89 mm] |
| Dc resistance imbalance | ±0.065 Ohms max (center tap symmetry) |
| Диап. темп. хр. | -20°C to +125°C |
| Dc resistance half winding | 0.65 Ohms max |
| Уровень чувствительности к влаге | Level 1 |
| Crosstalk adjacent channels | 1 MHz -35 dB min, 30 MHz -42 dB min, 60 MHz -37 dB min, 100 MHz -30 dB min |
| Dc resistance imbalance max | ±0.065 ohms |
| Диап. раб. темп. | 0°C to 70°C |
| Total height including pins | 9.65 mm ±0.25 mm |
| Solder reflow temperature max | 245°C |
| Turns Ratio - Primary:Secondary | 1CT:1CT Transmitter, 1CT:1CT Receiver |
| Dc resistance per half winding max | 0.65 ohms |
| Differential to common mode rejection | 30 MHz -35 dB min, 60 MHz -30 dB min, 100 MHz -30 dB min |
| Индуктивность, мкГн | 350 |
