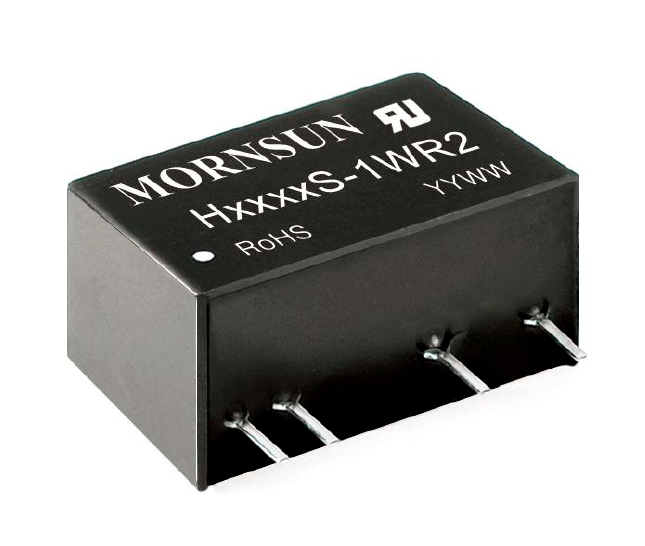

Преобразователь DC-DC H0505S-1WR2
У поставщика
У поставщиков
190 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 348,46 |
| от 12 | 330,60 |
| от 25 | 316,43 |
| от 50 | 303,97 |
| от 100 | 295,55 |
Описание
Изолированный DC-DC преобразователь MORNSUN H0505S-1WR2 мощностью 1 Вт. Входное напряжение 5 В, выходное 5 В, КПД до 78%. Выполнен в корпусе SIP для монтажа в отверстия, оснащён конденсаторным фильтром и сертифицирован по медицинским стандартам EN60601-1. Подходит для медицинского оборудования, промышленной автоматики и измерительных приборов.
Технические характеристики
| MTBF | 3500 khours |
| Вес | 4.2g |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| Mop level | 1xMOPP/2xMOOP |
| Стандарты | EN60601-1, ANSI/AAMI ES60601-1, IEC60950 |
| Размеры | 19.50mm x 9.80mm x 12.50mm |
| Вес тип. | 4.2g |
| Артикул | H0505S-1WR2 |
| Вх. фильтр | capacitor filter |
| Вых. мощность | 1W |
| Тип корпуса | SIP |
| Пульсации и шум | 80mVp-p typ, 150mVp-p max |
| Станд. ЭМС | EN60601-1-2/CISPR11 GROUP1 CLASSB |
| Импульсное напряжение | 9VDC |
| Сертификаты | UL/CE/CB |
| Метод охлаждения | free air convection |
| Мин. КПД | 74% |
| Тип. КПД | 78% |
| Вых. напряжение | 5V |
| Casing material | black flame-retardant and heat-resistant plastic (UL94V-0) |
| Рег. линии | ±1.2% (others), ±1.5% (3.3V output) |
| Рег. нагрузки | 20% (3.3V/5V output), 15% (others) |
| Medical standard | EN60601-1, ANSI/AAMI ES60601-1 |
| Одобр. безоп. | UL/CE/CB |
| Влажн. хранения | 95%RH |
| Напр. изоляции | 4200VAC or 6000VDC |
| Макс. импульсное напряжение | 9V for 1s |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Размеры упаковки | 19.50x9.80x12.50mm |
| Диап. вх. напр. | 4.5V to 5.5V |
| Макс. емк. нагрузка | 1000µF |
| Частота перекл. | 100kHz |
| Сопр. изоляции | 1000MΩ |
| Макс. пульсации и шум | 120mVp-p |
| Пульсации и шум тип. | 70mVp-p |
| Макс. влажн. хр. | 95% RH |
| Transformer creepage | 5mm |
| Входной ток без нагрузки | 35mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 5pF |
| Transformer clearance | 5mm |
| Pcb creepage clearance | 5.5mm |
| Casing temperature rise | 25°C |
| Входной ток при полной нагрузке | 274mA |
| Точность выходного напряжения | see tolerance envelope curve |
| Patient leakage current | 2µA |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Типовая частота переключения | 100kHz |
| Темп. коэф. | ±0.02%/°C |
| Сопротивление изоляции мин. | 1000MΩ |
| Отраженный пульсирующий ток | 0.2A |
| Типовой входной ток без нагрузки | 35mA |
| Типовая изоляционная емкость | 5pF |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Диап. темп. хр. | -55°C to +125°C |
| Pcb creepage and clearance | 5.5mm |
| Casing temperature rise typ | 25°C |
| Типовой входной ток при полной нагрузке | 274mA |
| Диап. раб. темп. | -40°C to +85°C |
| Patient leakage current max | 2µA |
| Pin welding resistance time | 10s |
| Pin welding temperature max | 300°C |
| Отраж. пульс. ток тип. | 0.2A |
| Защита от КЗ выхода | 3s |
| Short circuit protection duration | 3s |
| Pin welding resistance temperature | 300°C |
| Выходной ток, А | 0,2 |
| КПД, % | 78 |
| Мощность, Вт | 1 |
