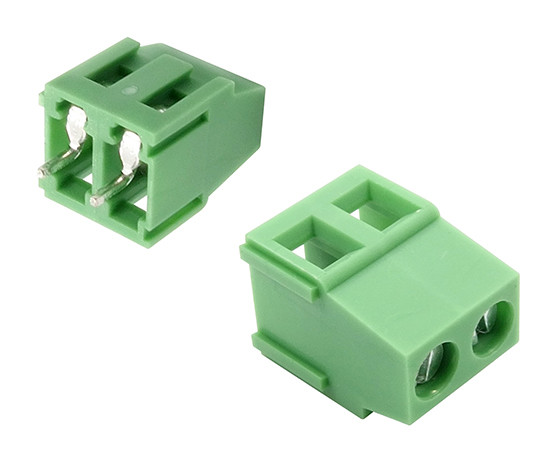

Клеммник на плату GT500-5.08-02P-14-00
У поставщика
У поставщиков
37 853 шт.
Норм. уп.: 500
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт17,40 ₽
Сумма522,00 ₽
В наличии3 853 шт
от 30 штюрлицам и ИП
от 229 — 15,19 ₽ (−13%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии27 533 шт
только упаковками по 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 11,35 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии6 467 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 10,66 ₽
30 шт · Склад 39 · 522,00 ₽
Описание
Клеммник на плату GT500-5.08-02P-14-00 от производителя GOLTEN предназначен для надёжного соединения проводников в электронных устройствах. Модель рассчитана на два контакта с шагом 5,08 мм, что обеспечивает удобство монтажа. Применяется для создания разъёмных соединений в промышленной автоматике, блоках питания и распределительных щитах.
Технические характеристики
| Серия | GT500 |
| Количество контактов | 2 |
| Шаг | 5.08mm |
| Монтаж | Выводной |
| Материал корпуса | PA66 UL94V-0 |
| Материал контакта | Латунь луженая |
| Полюса | 02 |
| Момент | M2.5, 0.4N.m |
| Корпус | клеммная колодка для печатной платы |
| Размеры | Глубина: 3.50±0.3mm; Шаг: 5.08mm; Ширина: 14.00±0.2mm; Высота: 10.00+0.2mm; Шаг выводов: 2.54mm; Сечение A-A: 5.08+0.1mm; Диаметр штыря: 0.90±0.05mm; Pcb layout hole: 5.00mm; Шаг печатной платы: 5.08mm; Формула общего шага: 5.08x(P-1) |
| Артикул | GT500-5.08-02P-14-00 |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Материал блока | BRASS Ni Plated |
| Материал винта | STEEL Zn Plated |
| Диапазон проводов AWG | 24-12AWG |
| Сечение провода мм2 | 0.5-2.5mm2 |
| Соответствие RoHS | Да |
| Сертификат безопасности | c Aus, CE, UL, IEC |
| Таблица допусков | Допуск в мм: ±0.18, ±0.20, ±0.25, ±0.3, ±0.35, ±0.44, ±0.60, ±0.70, ±0.85; Nominal range mm: 0-30, 30-53, 53-70, 70-90, 90-115, 115-150, 150-200, 200-250, 250-320 |
| Момент затяжки (импер.) | M2.5, 3.54Lb.in |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 6-7mm |
| Номин. ток IEC | 18A |
| Ном. напр. IEC | 250V |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG500-5.08-02P-14-00ZH |
| Раб. температура | -40°C~+105°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG500-5.08 |
