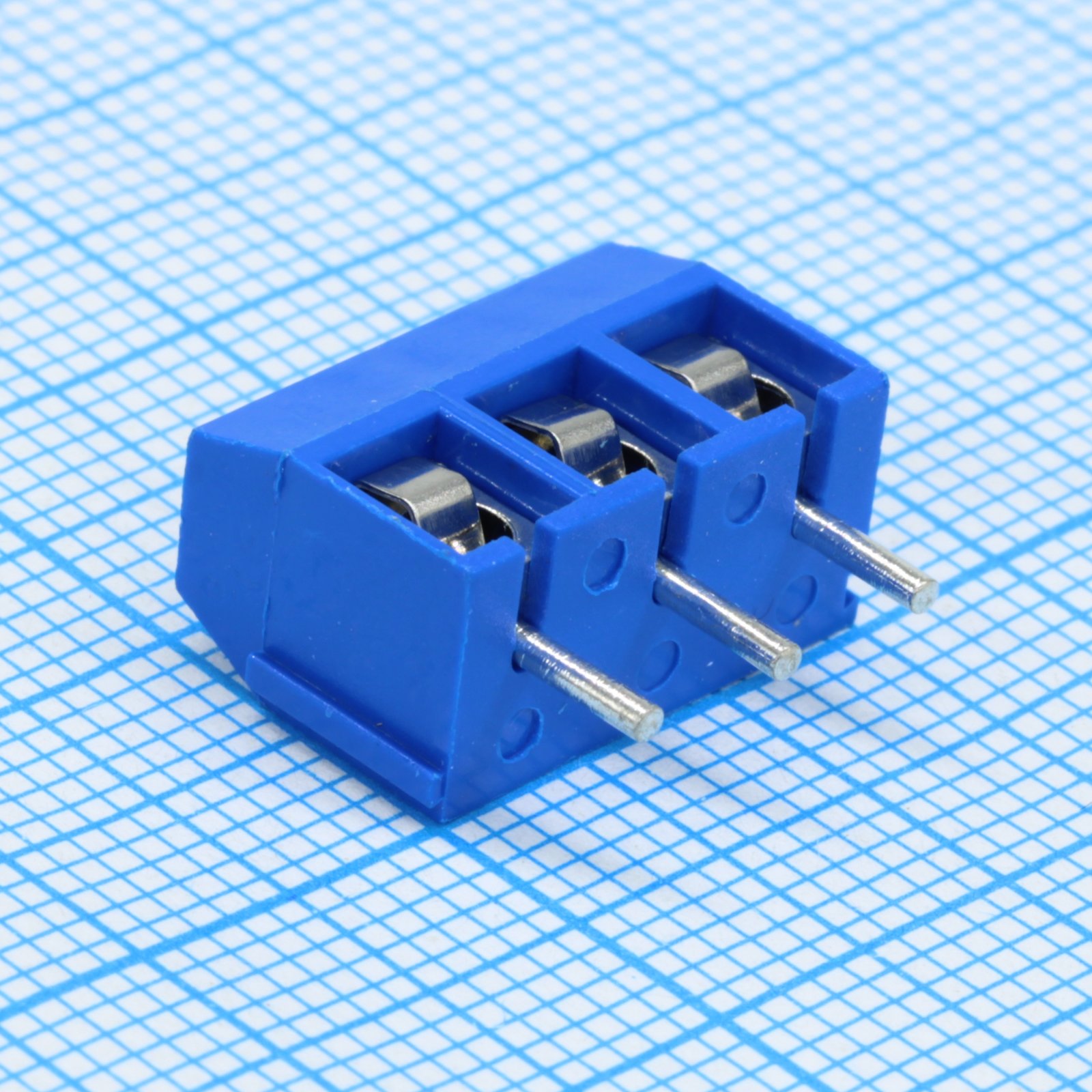

Клеммник на плату GT301-5.0-03P-12-00
У поставщика
У поставщиков
46 497 шт.
Норм. уп.: 300
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт7,22 ₽
Сумма722,00 ₽
+ доплата 490,00 ₽
В наличии36 449 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 136 — 7,03 ₽ (−3%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии10 048 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 9,45 ₽
Заказ со склада «Склад 13» с этой позицией — 722,00 ₽. До заказа без доплаты не хватает 16 578,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 722,00 ₽
Описание
Клеммник на плату GT301-5.0-03P-12-00 от производителя GOLTEN предназначен для надёжного соединения проводов с печатной платой. Модель рассчитана на три контакта с шагом 5.0 мм, что упрощает монтаж в стандартные посадочные места. Используется в промышленной автоматике, блоках питания и распределительных устройствах для организации аккуратных и долговечных соединений.
Технические характеристики
| Серия | GT301 |
| Количество контактов | 3 |
| Шаг | 5.0mm |
| Монтаж | Выводной |
| Материал корпуса | PBT UL94V-0 |
| Полюса | 3 |
| Момент | M2.5, 0.4N.m |
| Размер A | 5.00*(N-1) |
| Размер B | 5.00*N |
| Размер C | 7.60mm |
| Размер d | 5.00mm |
| Размер e | 4.50mm |
| Размер F | 1.20mm |
| Размер G | 10.00±0.1mm |
| Размер H | 4.30±0.3mm |
| Размер I | 2.50mm |
| Размер J | 4.50mm |
| Размер K | 5.00+0.05mm |
| Размер L | 1.00±0.05mm |
| Варианты цвета | Серый, Синий, Чёрный, Зелёный, Оранжевый, Красный, Прозрачный, Жёлтый, Белый |
| Покрытие винта | Zn Plated |
| Формула длины | L=5.00*N |
| Материал винта | Сталь |
| Диапазон проводов AWG | 22-14AWG |
| Сечение провода мм2 | 0.75-1.5mm2 |
| Соответствие RoHS | Да |
| Сертификат безопасности | UL, IEC, CE |
| Момент затяжки (импер.) | M2.5, 3.54Lb.in |
| Customer request | 00-- Standard |
| Ном. ток UL | 15A |
| Ном. напр. UL | 300V |
| Длина зачистки | 5-6mm |
| Номин. ток IEC | 17.5A |
| Ном. напр. IEC | 250V |
| Материал осколков | Нержавеющая сталь |
| Покрытие штыревого разъёма | лужёный |
| Материал штыревого разъема | Латунь |
| Выдерживаемое напряжение | AC2000В/1мин |
| Примечание | DG301-5.0-03P-12-00ZH |
| Раб. температура | -30°C~+120°C |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG301-5.0 |
