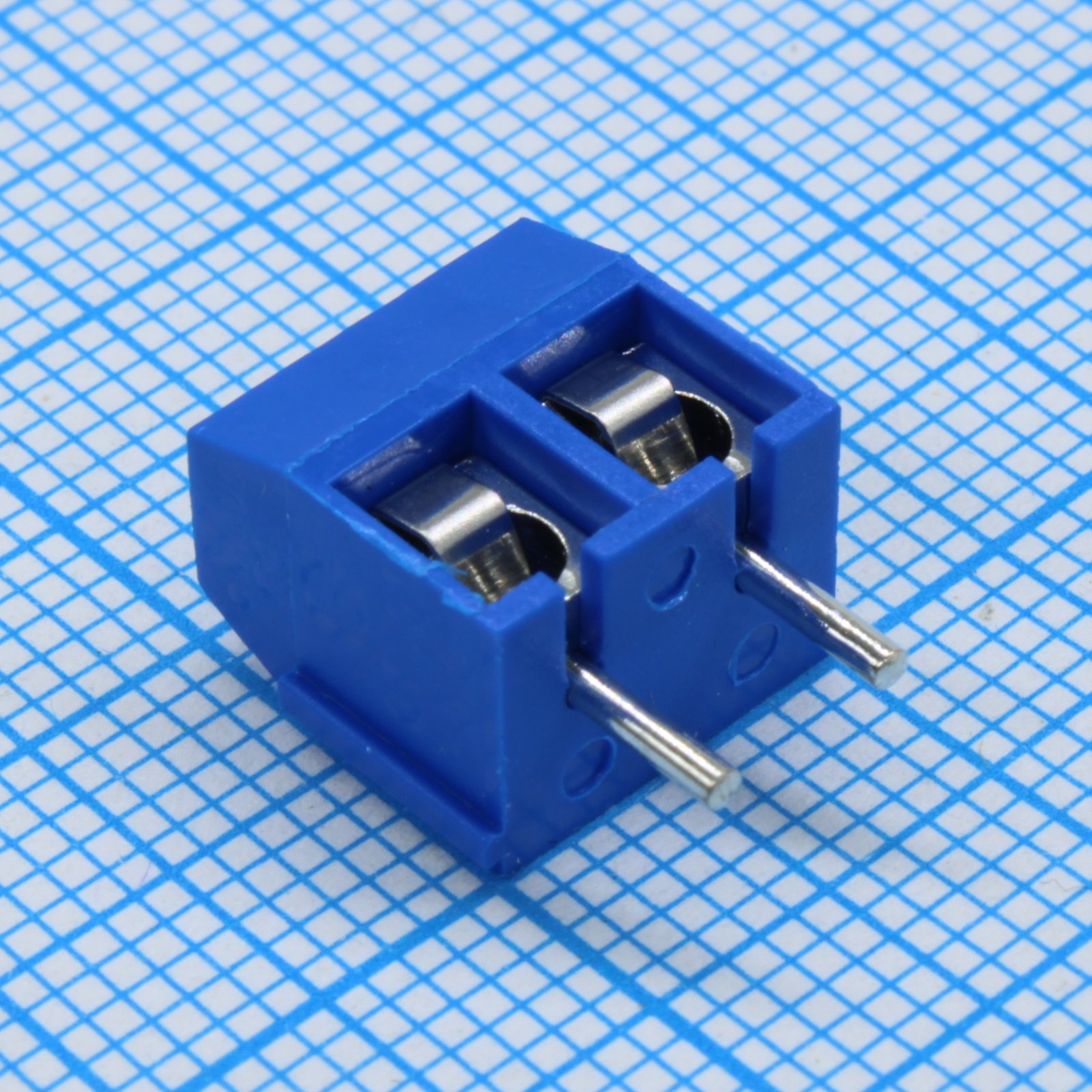

Клеммник на плату GT301-5.0-02P-12-00
У поставщика
У поставщиков
175 635 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:133 464 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 138 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,01 |
| от 184 | 4,88 |
| от 368 | 4,81 |
| от 736 | 4,76 |
| от 2 000 | 4,72 |
Склад 14
В наличии:42 111 шт.
Срок поставки: до 7 дн.
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 500 | 6,58 |
Склад 39
В наличии:60 шт.
Срок поставки: до недели
Норм. уп.: 500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,23 |
| от 669 | 5,18 |
| от 1 115 | 4,59 |
| от 1 834 | 4,13 |
| от 3 073 | 3,81 |
Описание
Клеммник на плату GT301-5.0-02P-12-00 от производителя GOLTEN представляет собой разъем для пайки на печатную плату. Модель рассчитана на подключение двух контактов с шагом 5,0 мм, что подходит для силовых цепей и промышленной автоматизации. Конструкция обеспечивает надежное соединение проводов без дополнительных инструментов.
Технические характеристики
| Количество контактов | 2 |
| Номинальный ток | 15 А |
| Номинальное напряжение | 300 В |
| Шаг | 5.0mm |
| Монтаж | Выводной |
| Цвет | 12 (customer request) |
| Корпус | GT301-5.0-02P-12-00 |
| Материал | Материал винта: Steel, Zn Plated; Корпус: PBT UL94V-0; Shrapnel: Нержавеющая сталь; Pin header: Brass, Tin Plated |
| Размеры | Ширина: 10.00±0.1 mm; Высота: 7.60±0.1 mm; Длина: 5.00*N mm; Топология платы: 5.00*(N-1) mm |
| Диапазон проводов | 22-14AWG / 0.75-1.5mm2 |
| Torque value | 3.54Lb.in / 0.4N.m |
| Число полюсов | 2 |
| Соответствие RoHS | Да |
| Сертификат безопасности | cUL, IEC, CE |
| Длина зачистки | 5-6mm |
| Выдерживаемое напряжение | AC2000V/1Min |
| Примечание | DG301-5.0-02P-12-00ZH |
| Раб. температура | -30°C~+120°C |
| Quality control point | Да |
| Total pitch tolerance | See table |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | PCB Universal screw terminal block. Series DG301-5.0 |
