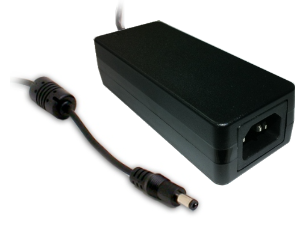

Источник питания GSM40A12-P1J

Name: Источник питания GSM40A12-P1J
Brand: MEAN WELL
SKU: 113464
Price: 1856.59 RUB
Availability: InStock

Артикул:113464

У поставщика

ПроизводительMEAN WELL

КатегорияБлоки питания, адаптеры

Ед. изм.шт

У поставщиков

414 шт.

Норм. уп.: 40

Цены поставщиков

Склад 39

В наличии:364 шт.

Срок поставки: до недели

Кол-во, шт.	Цена, ₽
от 1	1 856,59
от 2	1 810,42
от 4	1 786,52
от 7	1 767,10
от 11	1 743,69

Склад 13

В наличии:50 шт

Срок поставки: до недели

Норм. уп.: 40

Кол-во, шт.	Цена, ₽
от 1	2 152,33
от 2	2 054,83
от 3	1 975,42
от 5	1 916,48
от 10	1 872,63

Описание

Источник питания MEAN WELL GSM40A12-P1J — это компактный адаптер мощностью 40 Вт с выходным напряжением 12 В и током 3,34 А. Оснащён разъёмом 2.1x5.5 мм и работает от сети переменного тока 80–264 В или постоянного 113–370 В. Подходит для промышленной автоматики, систем безопасности и портативного оборудования.

Технические характеристики

MTBF	740K hrs min. MIL-HDBK-217F(25℃)
Кабель	UL1185 16AWG 1000±50mm for 9 ~ 12V
Мощность, Вт	40
Серия	GSM40A
Номер корпуса	GS60A
Упаковка	0.29Kg; 40pcs/ 12.6 Kg/1.05CUFT
Ac inlet	IEC320-C14
Тип монтажа	Desktop/External Adapter
Номер заказа	GSM40A12-P1J
Длина провода	1
Разъем	See page 4~5; Other type available by customer requested
Вибрация	10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes
Напряжение DC	12V
Размеры	1255031.5mm (LWH)
Тип разъема	2.1x5.5
Описание	40W AC-DC Reliable Green Medical Adaptor series
Каналов	1
Вых. ток	3.34
Выходное напряжение, В	12
ЭМС излучение	EN55011 (CISPR11), FCC PART 15 / CISPR22, CAN ICES-3(B)/NMB-3(B) Class B; Harmonic current EN61000-3-2 Class A; Voltage flicker EN61000-3-3
Помехоустойчивость	ESD EN61000-4-2 Level 4, 15KV air; Level 4, 8KV contact; RF field susceptibility EN61000-4-3 Level 3, 10V/m(80MHz~2.7GHz), Table 9, 9~28V/m(385MHz~5.78GHz); EFT bursts EN61000-4-4 Level 3, 2KV; Surge susceptibility EN61000-4-5 Level 3, 1KV/Line-Line, 2KV/Line-FG; Conducted susceptibility EN61000-4-6 Level 3, 10V; Magnetic field immunity EN61000-4-8 Level 4, 30A/m; Voltage dip, interruption EN61000-4-11 100% dip 1 periods, 30% dip 25 periods, 100% interruptions 250 periods
Working temp	-30 ~ +70℃
Выходной ток, А	3,34
Диапазон напряжений	80 ~ 264VAC; 113 ~ 370VDC
Ток AC типовой	1A / 115VAC; 0.5A / 230VAC
Тип. КПД	88%
Вх. напряжение AC, В	80
Вх. AC напр. 2	264
Вх. напряжение DC, В	113
Вх. напряжение DC 2, В	370
Диап. частот	47 ~ 63Hz
Уровень изоляции	Primary-Secondary: 2xMOPP, Primary-Earth: 1xMOPP
Рег. линии	±1.0%
Рег. нагрузки	±3.0%
Макс. номинальная мощность	40W
Safety model no	GSM40A12
Время нарастания	1000ms, 30ms / 230VAC; 1500ms, 30ms / 115VAC at full load
Dc plug standard	P1J
Время удержания тип.	50ms / 230VAC; 24ms / 115VAC at full load
Станд. безоп.	IEC60601-1, TUV EN60601-1, ANSI/AAMI ES60601-1(3.1 version), CAN/CSA-C22.2 No. 60601-1:14 - Edition 3, EAC TP TC 004 approved
Температурный коэффициент	±0.03% / ℃ (0~50℃)
Рабочая влажность	20% ~ 90% RH non-condensing
Допуск напряжения	±3.0%
Выдерживаемое напр.	I/P-O/P: 4KVAC; I/P-FG: 2KVAC; O/P-FG: SHORT
Пусковой ток типовой	Cold start 30A/115VAC; 60A/230VAC
Рабочая высота	3000 meters
Макс. ток утечки	Earth leakage current < 90μA/264VAC; Touch current < 90μA/264VAC
Защита от перегр.	105 ~ 160% rated output power; Hiccup mode, recovers automatically after fault condition is removed
Input connector type	IEC320-C14 AC Inlet
Сопр. изоляции	I/P-O/P, I/P-FG: 100M Ohms / 500VDC / 25℃ / 70% RH
Output connector type	DC plug
Storage temp humidity	-40 ~ +85℃, 10 ~ 95% RH non-condensing
Dc plug pin assignment	5.5 x 2.1 x 11±0.5mm, C"+"
Пульсации вых. макс.	100mVp-p
Защита от перенапр.	12.6 ~ 16.2V; Shut down o/p voltage, re-power on to recover
Каналы	1
Макс. входное напряжение AC, В	264
Макс. входное напряжение DC, В	370
Мин. входное напряжение AC, В	80
Мин. входное напряжение DC, В	113
