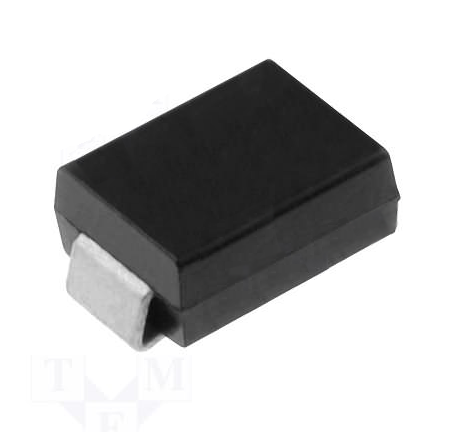

Диод SMD GS3MB
У поставщика
У поставщиков
12 622 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт2,35 ₽
дешевле всех
Сумма705,00 ₽
В наличии1 720 шт
от 300 штюрлицам и ИП
Склад 13срок до недели
Цена за шт4,24 ₽
Сумма1 272,00 ₽
+ доплата 490,00 ₽
В наличии10 902 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 200 штюрлицам и ИП
от 416 — 3,57 ₽ (−16%)
300 шт · Склад 2 · 705,00 ₽
Описание
Диод SMD GS3MB от Yangjie выполнен в корпусе для поверхностного монтажа. Компонент рассчитан на средние токи и обратное напряжение до 1000 В. Подходит для выпрямительных цепей в блоках питания и промышленной автоматике.
Технические характеристики
| I²t | 41.5 A²s |
| RoHS | Да |
| Корпус | DO-214AA |
| Тип монтажа | SMD |
| Полярность | Линия катода обозначает конец катода |
| Уровень MSL | 1 |
| Размеры | A max: 2.15mm; A min: 1.85mm; B max: 3.94mm; B min: 3.30mm; C max: 4.75mm; C min: 4.05mm; D max: 2.61mm; D min: 1.99mm; E max: 5.59mm; E min: 5.21mm; F max: 1.41mm; F min: 0.90mm; G max: 0.20mm; G min: 0.05mm; H max: 0.31mm; H min: 0.15mm |
| Номинал I²t | 41.5 A²s |
| Среднеквадратичное напряжение | 700V |
| Без галогенов | Да |
| Код маркировки | GS3MB |
| Прямое напряжение | 1.1V at 3A |
| Макс. среднекв. напряжение | 700V |
| Напряжение блокировки DC | 1000V |
| Код маркировки | GS3MB |
| Макс. прямое напряжение | 1.1V |
| Обратный ток при 25°C | 5μA |
| Макс. обратное напряжение | 1000V |
| Емкость перехода | 25pF |
| Обратный ток 125°C | 100μA |
| Средний прямой ток | 3.0A |
| Макс. DC блокирующее напряжение | 1000V |
| Прямой импульсный ток 1 мс | 200A |
| Диап. темп. хр. | -55 to +150°C |
| Прямой импульсный ток 60 Гц | 100A |
| Диапазон темп. перехода | -55 to +150°C |
| Средний выпрямленный выходной ток | 3A |
| Прямой импульсный ток 1 мс (прямоугольный) | 200A |
| Макс. импульсное обратное напряжение | 1000V |
| Тепл. сопр. переход-корпус | 18°C/W |
| Тепловое сопротивление переход-вывод | 22°C/W |
| Импульсный прямой ток, полусинус, 60 Гц | 100A |
| Термосопротивление переход-среда | 65°C/W |
| Обратное напряжение, В | 1000 |
| Прямой ток, А | 3 |
