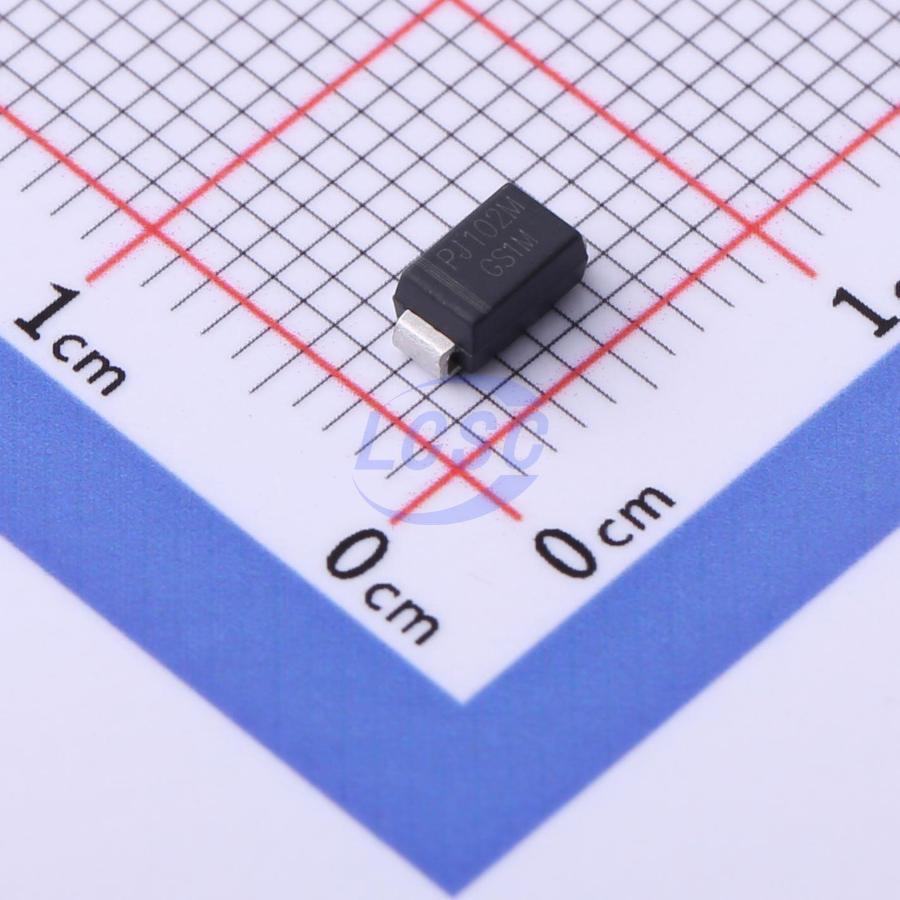

Выпрямительный диод GS1M от PANJIT в компактном SMD-корпусе SMA (DO-214AC). Рассчитан на прямой ток до 1 А и обратное напряжение до 1000 В. Подходит для общего применения в цепях выпрямления и защиты. Используется в импульсных блоках питания и бытовой электронике.
Технические характеристики
| Серия | GS1A~GS1N |
| Вес | 0.067g |
| Корпус | SMA (DO-214AC) |
| Упаковка | T/R 7.5K per 13" plastic Reel |
| Полярность | Цветная полоса обозначает конец катода |
| Ширина корпуса | 4.00mm to 4.60mm |
| Ширина вывода | 0.76mm to 1.52mm |
| Высота корпуса | 2.29mm to 2.50mm |
| Длина корпуса | 4.80mm to 5.28mm |
| Артикул | GS1M_R1_00001 |
| Без галогенов | Да |
| Код упаковки | R1 |
| Version code | 00001 |
| Материал корпуса | JEDEC DO-214AC molded plastic |
| Тип монтажа | SMD |
| Тип компонента | Surface Mount Rectifier Diode |
| Толщина вывода | 0.152mm to 0.305mm |
| Соотв. RoHS | Да |
| Покрытие выводов | луженый, паяемый по MIL-STD-750 Method 2026 |
| Стандартная упаковка | 12mm tape (EIA-481) |
| Класс горючести | UL 94V-0 |
| Макс. RMS напряжение | 700V |
| Температура пайки | 260°C / 10 seconds at terminals |
| Макс. прямое напряжение | 1.1V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Диап. темп. хр. | -55°C to +150°C |
| Имп. прямой ток | 35A |
| Макс. DC блокирующее напряжение | 1000V |
| Typical junction resistance | 37°C/W |
| Тип. емкость перехода | 12pF |
| Описание (англ.) | SMA/1A/1000V/Gen,Purp, Rect,/SMD/GP |
| Условия измерения прямого напряжения | 1A |
| Условия испытания обратного напряжения | rated DC blocking voltage |
| Макс. средний прямой ток | 1A |
| Макс. обратный постоянный ток при 25 °C | 1uA |
| Макс. обратный ток при 125 °C | 50uA |
| Условия измерения ёмкости перехода | 1MHz, VR=4V |
| Диапазон темп. перехода | -55°C to +150°C |
| Макс. повторяющееся импульсное обратное напряжение | 1000V |
| Typical junction to ambient thermal resistance | 150°C/W |
