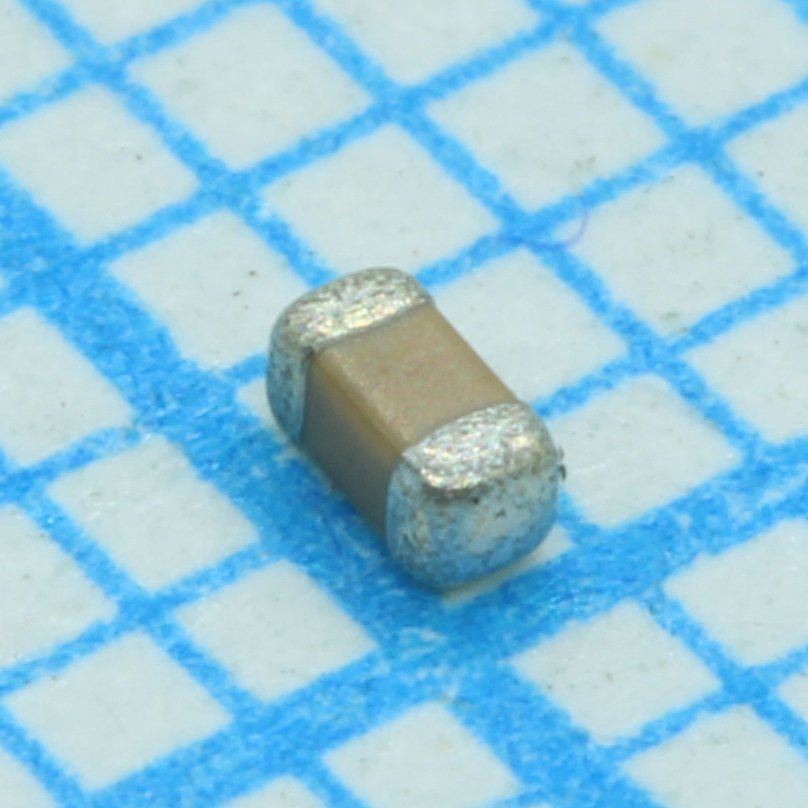

Конденсаторы керамические GRM1885C1H302JA01D
У поставщика
ПроизводительMurata
КатегорияКонденсаторы керамические
У поставщиков
48 283 шт.
Норм. уп.: 100
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт1,88 ₽
Сумма564,00 ₽
В наличии19 983 шт
от 300 штюрлицам и ИП
от 2 000 — 1,50 ₽ (−20%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии16 300 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 500 штюрлицам и ИП
продаётся от 500 штпри 500 — 2,56 ₽
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии12 000 шт
от 10 000 штюрлицам и ИП
продаётся от 10 000 штпри 10 000 — 1,76 ₽
300 шт · Склад 39 · 564,00 ₽
Описание
Конденсатор керамический многослойный (MLCC) производства Murata. Компонент серии GRM, выполненный в стандартном типоразмере 0603 (1608 метрический). Относится к классу 1 (C0G/NP0), что обеспечивает высокую стабильность ёмкости и низкие потери в широком диапазоне частот и температур. Предназначен для применения в цепях фильтрации, резонансных контурах и высокочастотных схемах, где требуется минимальный температурный дрейф.
Технические характеристики
| Ёмкость | 3000pF |
| Ёмкость | 3 нФ |
| Допуск | 5 % |
| Корпус | PAPER Tape W8P4 |
| Монтаж | SMD |
| Диэлектрик | C0G |
| Ширина | 0.8+/-0.1mm |
| Длина | 1.6+/-0.1mm |
| Серия | GRM |
| Добротность | ≥1000 |
| Упаковка | φ180mm Reel: 4000 pcs/reel; φ330mm Reel: 10000 pcs/reel |
| Толщина | 0.8+/-0.1mm |
| Размеры | 1.6mm x 0.8mm x 0.8mm |
| Долговечность | Max Operating Temp +/-3℃, 1000+/-12h, 200% rated voltage, Capacitance Change Within +/-3%, Q>=350, I.R.>1000MΩ |
| Ном. напряжение | DC 50V |
| Паяемость | 95% coverage, Sn-3.0Ag-0.5Cu, 245+/-5℃, 2+/-0.5s |
| Испытательное напряжение | 150V (300% of rated) |
| Ном. напряжение | 50V DC |
| Код размера | 1608M(0603) |
| Упаковка на катушке | φ180mm reel, paper tape, 4000 pcs/reel |
| Тип диэлектрика | C0G |
| Способ монтажа | Flow, Reflow |
| Размеры катушки | Φ180mm: A: φ180+0/-3.0mm; B: φ50mm min.; C: φ13+/-0.2mm; D: φ21+/-0.8mm; E: 2.0+/-0.5mm; Мощность: 14.4mm max.; W1: 8.4+1.5mm; Φ330mm: A: φ330+/-2.0mm |
| Tape dimensions | A: 1.05+/-0.10mm; B: 1.85+/-0.10mm; C: 8.0+/-0.3mm; D: 3.5+/-0.05mm; E: 1.75+/-0.1mm; F: 4.0+/-0.1mm; G: 2.0+/-0.1mm; H: 1.15mm max.; J: 4.0+/-0.1mm; K: φ1.5+0.1/-0 |
| Ширина клеммы E | 0.2 to 0.5mm |
| Дрейф емкости | within ±0.2% or ±0.05pF |
| Темп. диапазон | -55 to 125°C |
| Коэффициент рассеяния | <=0.001 (Q>=1000) |
| Terminal spacing g | 0.5mm min. |
| Вибростойкость | 10Hz to 55Hz, 1.5mm amplitude, 2h each direction, 3 directions |
| Напряжение, В | 50 В |
| Допуск емкости | +/-5% |
| Сопр. изоляции | >10000 MΩ |
| Опорная температура | 25°C |
| Испытание на изгиб подложки | Flexure 1mm, Holding Time 5+/-1s, Capacitance Change Within +/-5% |
| Темп. коэф. | 0±30 ppm/°C |
| Резкое изменение температуры | 5 cycles, Capacitance Change Within +/-2.5% |
| Диап. раб. темп. | -55 to 125°C |
| Темп. хар-ки | C0G(EIA) |
| Стойкость к теплу пайки | Capacitance Change Within +/-2.5%, 270+/-5℃, 10+/-0.5s |
| Напряжение измерения ёмкости | 1.0+/-0.2Vrms |
| Прочность клеевого соединения | Applied Force 5N, Holding Time 10+/-1s |
| High temperature humidity steady | 40+/-2℃, 90-95%RH, 500+/-12h, Capacitance Change Within +/-7.5%, Q>=200, I.R.>500MΩ |
| Изменение ёмкости от температуры | -10℃: Max: 0.25; Min: -0.11; -30℃: Max: 0.4; Min: -0.17; -55℃: Max: 0.58; Min: -0.24 |
| Частота измерения ёмкости | 1.0+/-0.1kHz |
| Единица измерения | мкФ |
| Емкость (диапазон) | 0.003 |
| Емкость (значение) | 0.003 |
| Рабочее напряжение, В | 50 |
| Температурный коэффициент емкости | C0G (NP0) |
