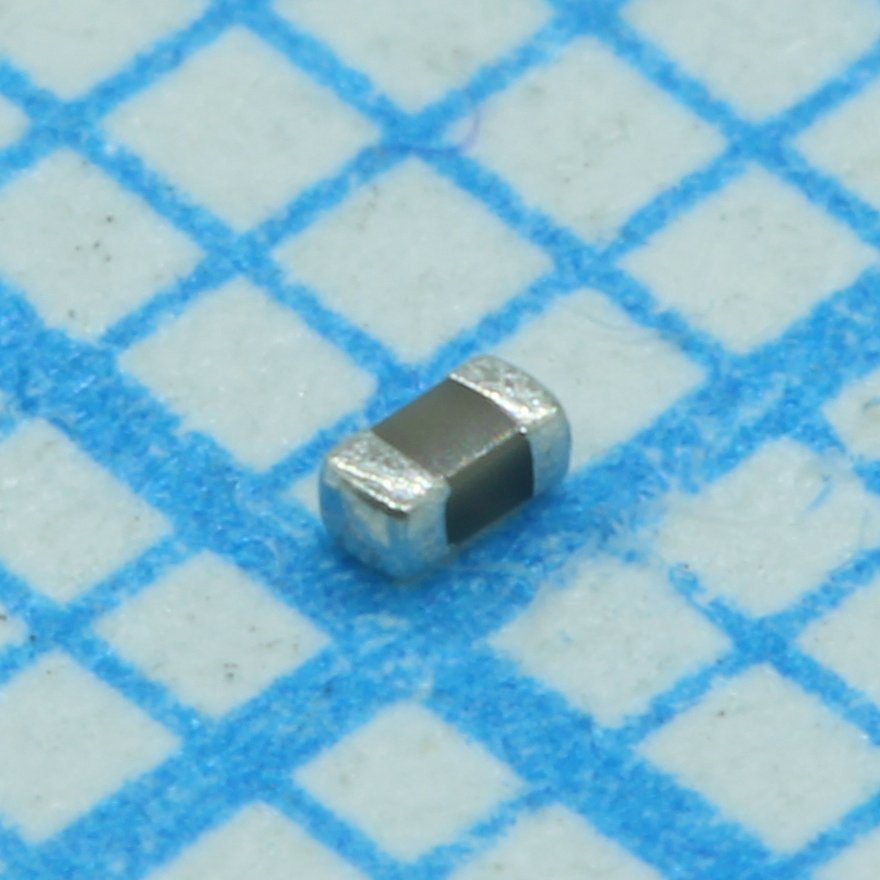

Конденсаторы керамические GRM155R6YA105KE11D
У поставщика
ПроизводительMurata
КатегорияКонденсаторы керамические SMD 0402
У поставщиков
471 630 шт.
Норм. уп.: 10000
Цены поставщиков
Склад 39
В наличии:441 630 шт.
Срок поставки: до недели
Норм. уп.: 10000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,32 |
| от 1 200 | 2,70 |
| от 2 000 | 2,36 |
| от 3 300 | 2,09 |
| от 5 500 | 1,90 |
Склад 13
В наличии:30 000 шт
Срок поставки: до недели
Норм. уп.: 10000
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,19 |
| от 600 | 2,62 |
| от 1 200 | 2,16 |
| от 2 300 | 1,83 |
| от 4 500 | 1,63 |
Описание
Керамический многослойный конденсатор GRM155R6YA105KE11D производства Murata. Компонент типоразмера 0402, ёмкостью 1 мкФ, предназначен для поверхностного монтажа. Отличается высокой стабильностью и низкими потерями, что делает его пригодным для цепей развязки и фильтрации в компактной электронике.
Технические характеристики
| Gap | 0.3mm min |
| Тип | Chip Monolithic Ceramic Capacitor |
| Ширина | 0.5±0.1mm |
| Gap mm | 0.3 min |
| Длина | 1.0±0.1mm |
| Серия | GRM |
| Solder | Sn-3.0Ag-0.5Cu |
| Тип | Керамический |
| Корпус | 0402 |
| Монтаж | SMD |
| Ширина, мм | 0.5±0.1 |
| Код корпуса | 0402 |
| Размер корпуса | 0402 |
| Длина, мм | 1.0±0.1 |
| Упаковка | Tape and Reel |
| Размер катушки | 180mm |
| Толщина | 0.5±0.1mm |
| Диэлектрик | X5R |
| Размеры | Ширина: 0.5 ± 0.1 mm; Длина: 1.0 ± 0.1 mm; Толщина: 0.5 ± 0.1 mm; Terminal spacing min: 0.3 mm; Terminal width range: 0.15 to 0.35 mm |
| Применение | General Electronic Equipment |
| Ёмкость | 1uF |
| Описание | Chip Monolithic Ceramic Capacitor for General |
| Артикул | GRM155R6YA105KE11D |
| Производитель | Murata |
| Размер корпуса | 0402 |
| Толщина мм | 0.5±0.1 |
| Допуск | 10 % |
| Ном. напряжение | DC 35V |
| Паяемость | 95% of terminations soldered evenly and continuously |
| Испытательное напряжение | 87.5V for 1-5s |
| Код упаковки | D |
| Ёмкость | 1 мкФ |
| Тип диэлектрика | X5R |
| Номин. напряжение DC | 35V |
| Кол-во на катушке | 10000 |
| Темп. диапазон | -55 to 85°C |
| Ширина вывода | 0.15 to 0.35mm |
| Коэффициент рассеяния | ≤ 0.1 (at 1 kHz, 1.0 Vrms) |
| Температура пайки | 245±5°C |
| Vibration duration | 2h in each 3 mutually perpendicular directions (total 6h) |
| Амплитуда вибрации | 1.5mm |
| Частота вибрации | 10Hz to 55Hz to 10Hz |
| Termination width mm | 0.15 to 0.35 |
| Диэлектрик | X6R |
| Напряжение, В | 35 В |
| Допуск емкости | ±10% |
| Сопр. изоляции | > 50 Ω·F (product of IR and capacitance) |
| Reference temperature | 25°C |
| Макс. коэфф. рассеяния | 0.1 |
| Темп. коэф. | -15 to 15% |
| Мин. сопротивление изоляции | 50MΩ |
| Packaging unit 180mm reel | 10000 pcs./Reel |
| Packaging unit 330mm reel | 40000 pcs./Reel |
| Диап. темп. хр. | -55 to 85°C |
| Substrate bending flexure | 1mm |
| Температурная характеристика | X5R |
| Диап. раб. темп. | -55 to 85°C |
| Темп. хар-ки | X5R (EIA) |
| Изменение емкости от температуры | ±15% |
| Capacitance measurement voltage | 1.0±0.2Vrms |
| Adhesive strength of termination | 5N |
| Temperature sudden change cycles | 5 cycles |
| Capacitance measurement frequency | 1±0.1kHz |
| Capacitance change over temperature | ±15% (no bias), +15/-40% (50% rated voltage) |
| Resistance to soldering heat temperature | 270±5°C |
| Resistance to soldering heat immersion time | 10±0.5s |
| Temperature sudden change capacitance change | Within ±7.5% |
