Оптический датчик на отражение 950нм
У поставщика
ПроизводительSharp
КатегорияДатчики оптические, датчики света
У поставщиков
381 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт59,42 ₽
Сумма594,20 ₽
В наличии272 шт
от 10 штюрлицам и ИП
от 65 — 54,62 ₽ (−8%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии109 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 15 штюрлицам и ИП
продаётся от 15 штпри 15 — 59,56 ₽
10 шт · Склад 39 · 594,20 ₽
Описание

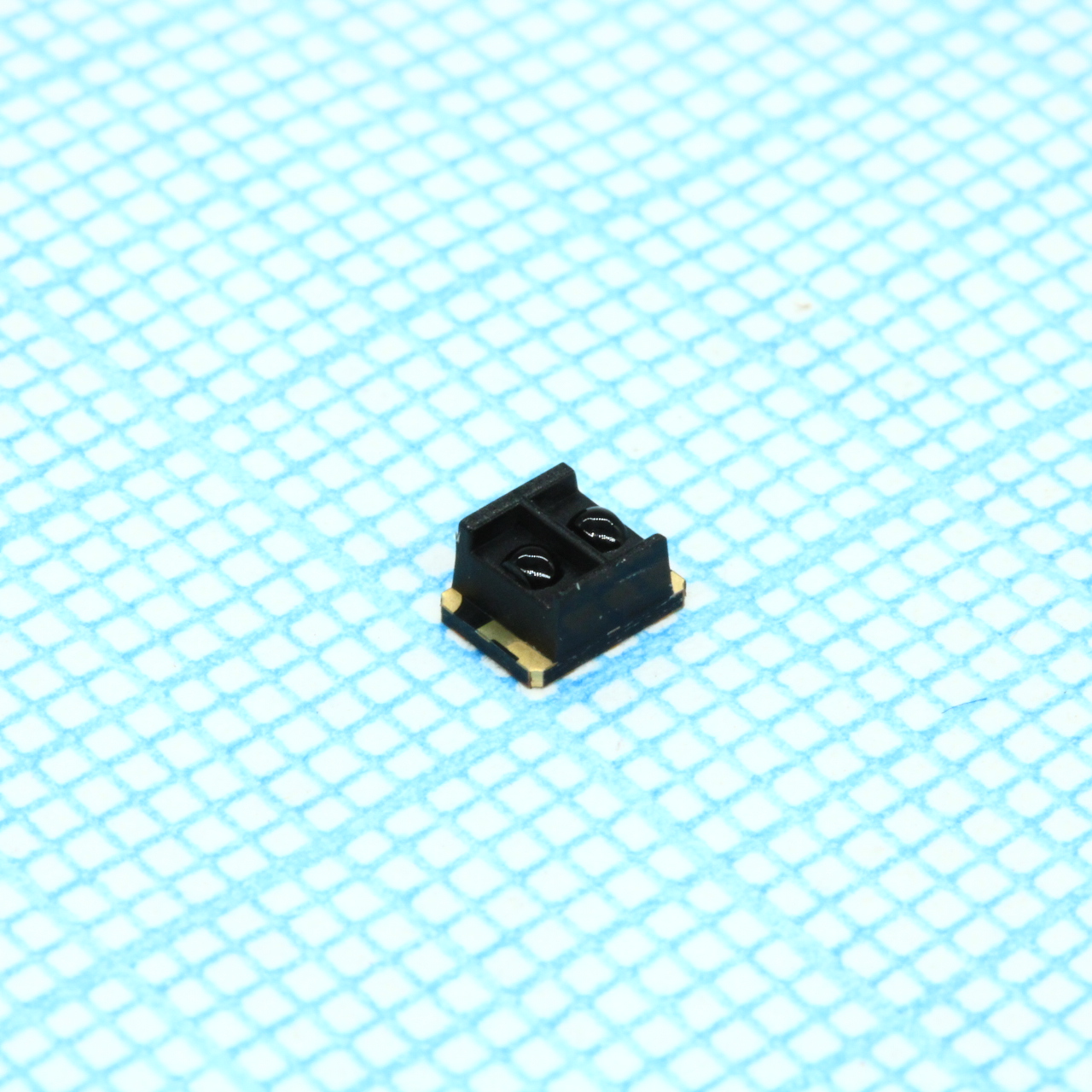

Оптический датчик на отражение от Sharp с длиной волны 950 нм. Выполнен в компактном корпусе SMT4, поставляется на ленте и катушке. Используется для бесконтактного обнаружения объектов в промышленной автоматике и бытовой электронике.
Технические характеристики
| Масса | 0.025g |
| Корпус | SMT |
| Материал | Pcb: Glass epoxy resin; Корпус: Black epoxy resin; Light emitter: Gallium arsenide (GaAs) IRED; Light detector: Silicon phototransistor; Lead frame plating: Au plating |
| Тип монтажа | SMD |
| Тип входа | Infrared LED |
| Длина волны | 950nm |
| Описание | Compact reflective photointerrupter with phototransistor output |
| Тип выхода | Phototransistor |
| Лента и катушка | 1000 pcs/reel |
| Название компонента | GP2S700HCP |
| Соотв. RoHS | Да |
| Оплавление пайки | Да |
| Расстояние срабатывания | 3mm |
| Страна происхождения | Japan |
| Размеры упаковки | 4x3x2mm |
| Visible light cut resin | Да |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Предельные значения | Прямой ток: 50mA; Обратное напряжение: 6V; Ток коллектора: 20mA; Темп. хранения: -40 to +100°C; Раб. температура: -25 to +85°C; Температура пайки: 260°C (for 5s or less); Рассеиваемая мощность входа: 75mW; Общая рассеиваемая мощность: 100mW; Напряжение коллектор-эмиттер: 35V; Напряжение эмиттер-коллектор: 6V; Мощн. коллектора: 75mW |
| Описание (англ.) | Photointerrupter Transmissive Phototransistor |
| Электрооптические характеристики | Ток утечки: Max: 700nA; Condition: IF=4mA, VCE=2V, without reflective object; Время отклика: Время спада: Max: 100μs; Typ: 20μs; Condition: VCE=2V, IC=100μA, RL=1kΩ, d=4mm; Время нарастания: Max: 100μs; Typ: 20μs; Condition: VCE=2V, IC=100μA, RL=1kΩ, d=4mm; Прямое напряжение: Max: 1.4V; Min: —; Typ: 1.2V; Condition: IF=20mA; Обратный ток: Max: 10μA; Condition: VR=6V; Ток коллектора: Max: 410μA; Min: 60μA; Condition: IF=4mA, VCE=2V; Темновой ток коллектора: Max: 100nA; Typ: 1nA; Condition: VCE=20V |
