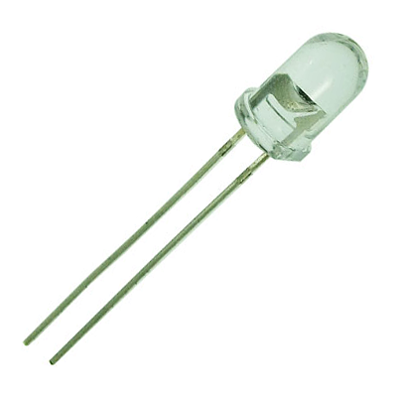

Светодиод GNL-3012ED
У поставщика
У поставщиков
9 529 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:6 006 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,80 |
| от 841 | 3,95 |
| от 1 391 | 3,48 |
| от 2 329 | 3,11 |
| от 3 882 | 2,85 |
Склад 13
В наличии:3 523 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 94 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,48 |
| от 290 | 6,41 |
| от 579 | 5,52 |
| от 1 000 | 4,84 |
| от 3 000 | 4,39 |
Описание
Светодиод GNL-3012ED от G-NOR — круглый индикаторный элемент диаметром 3 мм с оранжево-красным свечением. Выполнен в выводном корпусе с матовой линзой, обеспечивает угол обзора 60° и яркость 80 мКд при типовом токе 20 мА (прямое напряжение 2,0 В). Благодаря низкому энергопотреблению и надежности подходит для индикации в промышленной автоматике и бытовой электронике.
Технические характеристики
| Цвет | оранжевый |
| Угол 1 | 60 |
| Серия | GNL-3012xx |
| Кандел | 80 |
| Форма LED | Круглые |
| Корпус | 3mm round type |
| Особенности | Low power consumption, High efficiency and low cost, Versatile mounting on P.C.board or panel, Wide and narrow viewing angle, Long life solid state reliability |
| Материал | GaAsP/GaP |
| Тип монтажа | Выводной |
| Размеры | 3mm round |
| Цвет линзы | матовый красный |
| Длина волны | 635 |
| Описание | 3mm round type standard brightness LED, GaAsP/GaP orange red, red diffused lens |
| Артикул | GNL-3012ED |
| Тестовый ток | 20mA |
| Цвет излучения | Orange Red |
| Угол обзора | 60° |
| Прямое напряжение | 2.0V typ at 20mA |
| Пиковая длина волны | 635nm |
| Макс. обратный ток | 10µA at Vr=5V |
| Макс. обратное напряжение | 5V |
| Solder dip condition | 5 seconds, 1.6mm from body |
| Постоянный прямой ток макс. | 30mA |
| Мин. сила света | 1.0mcd |
| Типовая сила света | 8.0mcd |
| Температура пайки погружением | 300°C |
| Пиковый прямой ток макс. | 150mA |
| Диап. темп. хр. | -40°C to +100°C |
| Operation temperature range | -40°C to +80°C |
| Peak forward current condition | tw=1ms, duty=1/20 |
| Импульсный ток, А | 0,15 |
| Макс. температура хранения, °C | 100 |
| Материал чипа | GaAsp / Gap |
| Мин. температура хранения, °C | -40 |
| Обратное напряжение, В | 5 |
| Прямой ток, А | 0,03 |
| Сила света мин. | 1 |
| Сила света, мкд | 8 |
| Форм-фактор | Круглые |
| Рабочая температура | -40…+80 °C |
