Светодиод GNL-1210URC
У поставщика
У поставщиков
3 976 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,77 |
| от 200 | 3,62 |
| от 400 | 3,52 |
| от 1 000 | 3,47 |
Цены поставщиков
Склад 2
В наличии:170 шт
Срок поставки: до 2 недель
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 3,77 |
| от 200 | 3,62 |
| от 400 | 3,52 |
| от 1 000 | 3,47 |
Склад 13
В наличии:2 206 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 118 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,90 |
| от 331 | 5,03 |
| от 661 | 4,29 |
| от 1 321 | 3,74 |
| от 4 000 | 3,38 |
Склад 12
В наличии:1 600 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 2000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,11 |
| от 200 | 3,00 |
Описание

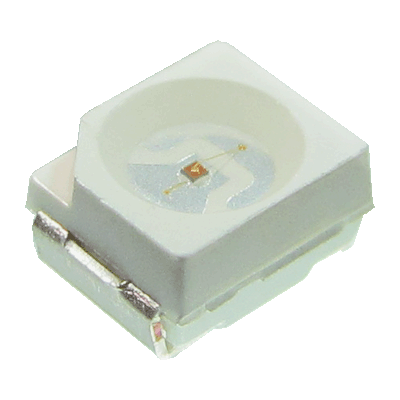

Светодиод GNL-1210URC от G-NOR в миниатюрном SMD-корпусе PLCC размером 3,1x2,8 мм. Излучает яркий красный свет (Super Red, 640 нм) с углом обзора 120°, сила света — 400 мКд при максимальном прямом токе 30 мА. Прозрачная линза (Water Clear) обеспечивает четкое свечение. Подходит для индикации и подсветки в бытовой электронике и промышленных устройствах.
Технические характеристики
| Цвет | красный |
| Угол 1 | 120 |
| Кандел | 400 |
| Корпус | 3.1x2.8mm TOP TYPE |
| Тип монтажа | SMD |
| Полярность | cathode mark |
| Размеры | 2.0mm x 2.2mm (pad pattern), body 3.1x2.8mm |
| Цвет линзы | прозрачный бесцветный |
| Длина волны | 640nm |
| Артикул | GNL-1210URC |
| Цвет излучения | Super Red |
| Угол обзора | 120° |
| Обратный ток | 10µA @ 5V |
| Обратное напряжение | 5V |
| Размеры упаковки | 3.1x2.8mm |
| Температура пайки | 260°C (5 seconds, 1.6mm from body) |
| Макс. прямой ток | 30mA |
| Типовое прямое напряжение | 1.9V |
| Макс. обратный ток | 10µA |
| Макс. обратное напряжение | 5V |
| Forward current peak | 80mA |
| Тестовый прямой ток | 20mA |
| Макс. прямой ток | 80mA (1ms, 1/20 duty) |
| Температура пайки | 260°C (5 seconds, 1.6mm from body) |
| Compatible with reflow | Да |
| Мин. сила света | 80mcd |
| Типовая сила света | 120mcd |
| Max dc forward current | 30mA |
| Прямое напряжение типовое | 1.9V |
| Макс. темп. хр. | 100°C |
| Мин. темп. хр. | -55°C |
| Макс. рабочая темп. | 85°C |
| Мин. рабочая темп. | -40°C |
| Диап. темп. хр. | -55 to 100°C |
| Цвет свечения | красный |
| Рабочая температура | -40…+85 °C |
| Compatible with automatic placement | Да |
| Импульсный ток, А | 0,08 |
| Прямое напряжение, В | 1,9 |
| Прямой ток, А | 0,03 |
| Сила света мин. | 80 |
| Сила света, мкд | 120 |
