Документация
Микроконтроллер GD32F407VGT6
У поставщика
У поставщиков
798 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:611 шт
Срок поставки: до недели
Норм. уп.: 90
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 396,07 |
| от 6 | 373,76 |
| от 12 | 355,59 |
| от 24 | 342,08 |
| от 47 | 332,03 |
Склад 15
В наличии:155 шт
Срок поставки: до 10 дн.
Норм. уп.: 5
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 5 | 345,93 |
Склад 12
В наличии:32 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 322,02 |
| от 10 | 322,02 |
Описание

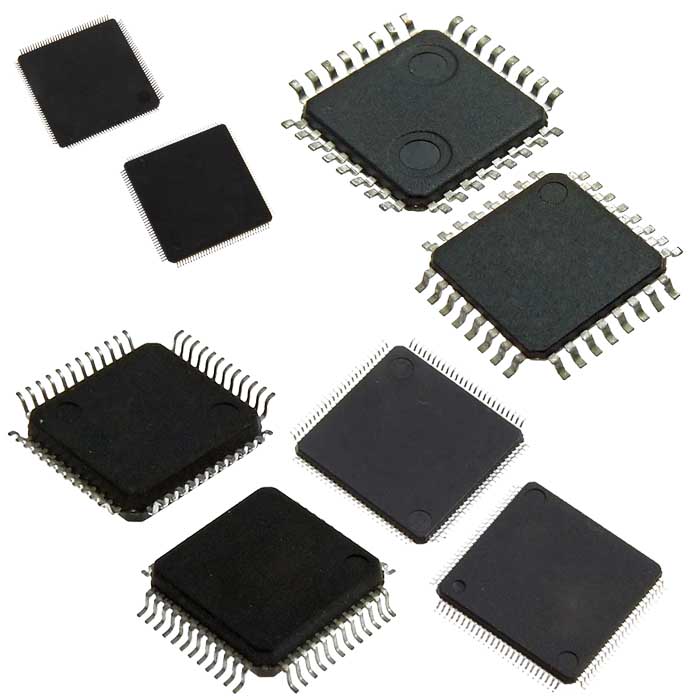

Микроконтроллер GD32F407VGT6 от GigaDevice построен на ядре ARM Cortex-M4 с частотой 168 МГц. Оснащен флеш-памятью 1024 КБ и ОЗУ 192 КБ, выпускается в корпусе LQFP-100 для поверхностного монтажа. Работает в расширенном температурном диапазоне от -40 до +85 °C. Применяется в промышленной автоматике, системах управления и встраиваемой электронике.
Технические характеристики
| Часы реального времени | Да |
| Сердечник | RISK ARM® Cortex®-M3 |
| SRAM | 192K |
| Вспышка | 1024K |
| Скорость | 168 MHz |
| Таймеры | Advanced, general-purpose, basic |
| Вес | 3.5 |
| В упаковке | TRAY, 90 шт. |
| Корпус | LQFP-100 (SMD) |
| Тип монтажа | SMD |
| Выводы GPIO | 82 |
| Кол-во выводов | 100 |
| Скорость USB | Full-speed and High-speed |
| Рабочая температура | -40…+85 |
| Io voltage | 2.6V to 3.6V |
| Каналы АЦП | Up to 16 |
| Can protocol | 2.0B |
| Каналы ЦАП | 2 |
| Каналы DMA | Up to 16 |
| Флэш-память | 1MB |
| Clock sources | External crystal, internal RC, PLL |
| Dci interface | Да |
| Разрешение АЦП | 12-bit |
| Core frequency | 200MHz |
| Разрешение ЦАП | 12-bit |
| Скорость Ethernet | 10/100 Mbps |
| Интерфейсы I2C | Up to 2 |
| I2s interfaces | Up to 2 |
| Сброс при включении | Да |
| Соотв. RoHS | Да |
| Sdio interface | Да |
| Интерфейсы SPI | Up to 3 |
| Ток питания | See datasheet for detailed values |
| Напряжение питания | 2.6V to 3.6V |
| Интерфейс отладки | SWD, JTAG |
| Low power modes | Sleep, Deepsleep, Standby |
| Uart interfaces | Up to 2 |
| Watchdog timers | Да |
| Backup registers | Да |
| Usart interfaces | Up to 4 |
| Brownout detector | Да |
| Package lead free | Да |
| Потребляемая мощн. | See datasheet for detailed values |
| Размеры упаковки | 14mm x 14mm (LQFP100) |
| Pll output frequency | Up to 200MHz |
| Разрядность | 32 |
| Диап. раб. напр. | 2.6V to 3.6V |
| Absolute maximum voltage | 4.0V (VDD) |
| Интерфейсы связи | I2C, SPI, USART/UART, I2S, USBFS, USBHS, CAN, ENET, SDIO, DCI |
| External clock frequency | 4-32MHz |
| Internal clock frequency | 8MHz (IRC16M?) |
| Диап. темп. хр. | -65°C to +150°C |
| Диап. раб. темп. | -40°C to +85°C |
| Тактовая частота, МГц | 168 |
