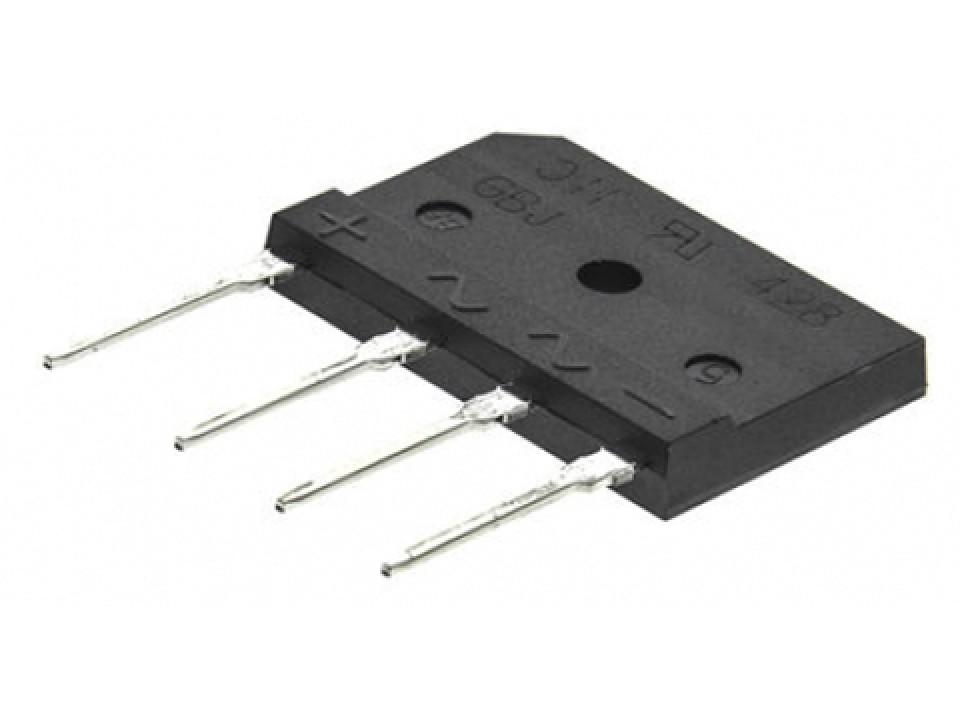

GBJ5010 (50A 1000V) GBJ диодный мост YANGJIE (арт. 107056)
У поставщика
ПроизводительYangjie
КатегорияДиодные мосты
У поставщиков
760 шт.
Норм. уп.: 15
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт44,86 ₽
Сумма672,90 ₽
до минимума склада не хватает 2 327,10 ₽
В наличии760 шт
заказ со склада от 3 000,00 ₽упаковка 15 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 672,90 ₽, не хватает 2 327,10 ₽. Добавьте позиций этого склада или выберите другой.
15 шт · Склад 29 · 672,90 ₽
Описание
Диодный мост GBJ5010 (50A, 1000V) от производителя Yangjie предназначен для выпрямления переменного тока в мощных блоках питания и промышленной электронике. Компонент выполнен в корпусе GBJ, обеспечивающем эффективный отвод тепла при высоких нагрузках. Устройство рассчитано на прямой ток до 50 А и обратное напряжение до 1000 В, что делает его подходящим для сварочных аппаратов, зарядных устройств и силовых преобразователей.
Технические характеристики
| RoHS | Да |
| Тип | Мостовой выпрямитель |
| Вес | 6.5g |
| Тип | диодный мост |
| Ток, А | 50 А |
| Корпус | 6KBJ |
| Тип монтажа | Выводной |
| Размеры | A: 29.7-30.3mm; B: 19.7-20.3mm; C: 17.0-18.0mm; D: 4.8-5.8mm; E: 3.8-4.2mm; F: 7.3-7.7mm; G: 9.8-10.2mm; H: 0.9-1.1mm; I: 2.0-2.4mm; J: 2.3-2.7mm; K: 3.4-3.8mm; Индуктивность: 4.4-4.8mm; M: 10.8-11.2mm; N: 3.1-3.7mm; O: 3.1-3.4mm; P: 0.6-0.8mm |
| Номинал I²t | 830 A²s |
| Артикул | GBJ5010 |
| UL признание | E230084 |
| Момент затяжки | 8 kg·cm |
| Обратный ток | 5μA |
| Эл. прочность | 2.5KV |
| Падение напряжения | 1.00V |
| Импульсный прямой ток | 450A |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Повторяющееся импульсное обратное напряжение | 1000V |
| Тепл. сопр. переход-корпус | 0.8 °C/W |
| Обратное напряжение | 1000 В |
| Термосопротивление переход-среда | 22.0 °C/W |
| Average rectified output current with heatsink | 50.0A |
| Average rectified output current without heatsink | 5.2A |
