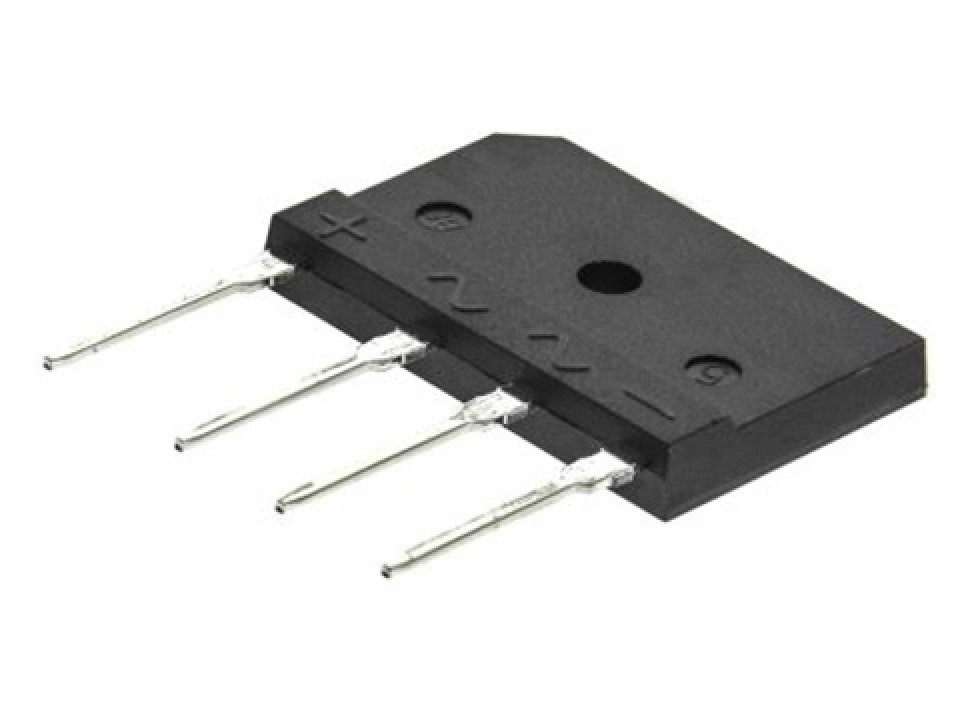

GBJ5010 (50A 1000V) GBJ диодный мост TRR (арт. 281244)
У поставщика
ПроизводительTRR
КатегорияДиодные мосты
У поставщиков
1 000 шт.
Норм. уп.: 250
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт55,88 ₽
Сумма13 970,00 ₽
В наличии1 000 шт
заказ со склада от 3 000,00 ₽упаковка 250 штюрлицам и ИП
Заказ со склада «Склад 29» с этой позицией — 13 970,00 ₽: минимальная сумма склада набрана.
250 шт · Склад 29 · 13 970,00 ₽
Описание
Диодный мост GBJ5010 от производителя TRR рассчитан на выпрямление переменного тока с номинальным током 50 А и обратным напряжением 1000 В. Компонент выполнен в стандартном корпусе GBJ, обеспечивающем эффективный отвод тепла. Применяется в мощных блоках питания, сварочных аппаратах и промышленных выпрямителях.
Технические характеристики
| Прямое напряжение VF | 1.1V |
| Тип | Single-Phase Silicon Bridge Rectifier |
| Напряжение DC | 1000V |
| Ток I FAV | 50.0A |
| Ток I_FSM | 500A |
| Выводы | Луженые выводы, паяемые по MIL-STD-202, метод 208 |
| Примечания | For capacitive load, derate current by 20%. |
| Напряжение RMS | 700V |
| VRRM | 1000V |
| Тип | диодный мост |
| Ток, А | 50 А |
| Обратный ток, 25 °C | 10µA |
| Корпус | GBJ (molded plastic, 4-pin) |
| Ток утечки при 125 °C | 500µA |
| Артикул | GBJ5010 |
| Тип монтажа | Выводной |
| Материал корпуса | Plastic, UL 94V-0 recognized |
| I r condition | at rated DC blocking voltage per element |
| Тип монтажа | THT |
| Pcb standoffs | Built-in printed circuit board stand-offs |
| V f condition | per leg at 25.0A, 25°C |
| Номер файла UL | E484648 |
| I fav condition | with heatsink, Tc=100°C, resistive or inductive load, 60Hz |
| I fsm condition | single sine-wave, superimposed on rated load (JEDEC Method) |
| Положение монтажа | любой |
| Эл. прочность | High case dielectric strength |
| Класс горючести | 94V-0 |
| Напряжение, В | 1000 В |
| Температура пайки | 260°C for 5 seconds at 5 lbs (2.3 kg) tension |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
