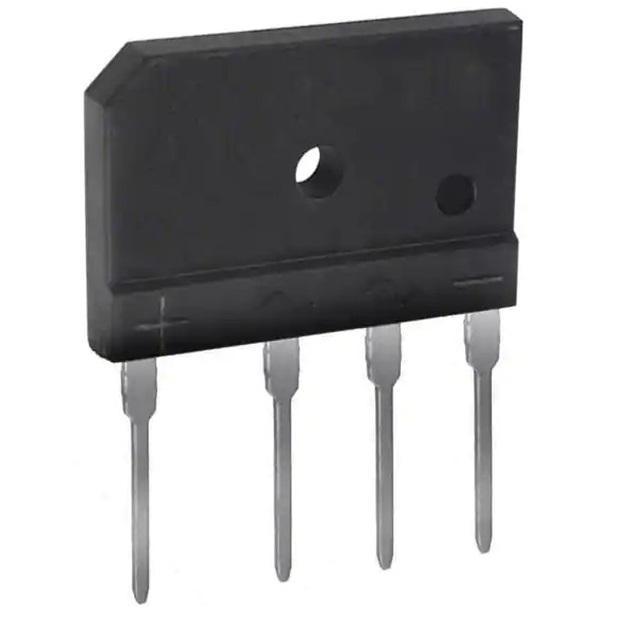

Диодный мост GBJ2510
У поставщика
У поставщиков
400 шт.
Норм. уп.: 100
Цены поставщиков
Склад 12
В наличии:400 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 33,12 |
| от 100 | 32,97 |
Описание
Диодный мост GBJ2510 от HOTTECH рассчитан на прямой ток до 25 А и обратное напряжение 1000 В. Выполнен в прочном корпусе GBJ для эффективного отвода тепла. Применяется в блоках питания, сварочном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | Glass Passivated Bridge Rectifier |
| Вес | 6.6 g |
| Тип монтажа | Through Hole for #6 Screw |
| Размеры | Шаг: 10.80-11.20 mm; Ширина корпуса: 19.70-20.30 mm; Высота корпуса: 17.00-18.00 mm; Длина корпуса: 29.70-30.30 mm; Диаметр вывода: 0.90-1.10 mm |
| Номинал I²t | 510 A²s |
| Покрытие выводов | Plated Leads (Solderable) |
| Артикул | GBJ2510 |
| Корпус | GBJ |
| Корпус | GBJ |
| Номер файла UL | E94661 |
| Описание | Bridge Rectifiers 1000V 25A |
| Напряжение блокировки DC | 1000V |
| Макс. момент затяжки | 5.0 in-lbs |
| Ср.кв. обратное напряжение | 700V |
| Case dielectric strength | 2500 VRMS |
| Конфигурация | 1-фазный мост |
| Диап. темп. хр. | -65 to +150 °C |
| Уровень чувствительности к влаге | Level 1 |
| Forward voltage per element | 1.05V at 12.5A |
| Диап. раб. темп. | -65 to +150 °C |
| Обратный ток утечки при 25°C, мкА | 10 µA |
| Обратный ток утечки при 125°C, мкА | 500 µA |
| Total capacitance per element | 85 pF at 1MHz, 4V DC |
| Имп. обратное напряжение | 1000V |
| Тепл. сопр. переход-корпус | 1.0 °C/W |
| Average forward rectified output current | 25A at TC=100°C |
| Неповтор. импульсный ток | 350A (8.3ms) |
| Максимальное постоянное обратное напряжение,В | 1000 |
| Максимальный прямой(выпрямленный за полупериод) ток,А | 25 |
| Напряжение, В | 1000 |
| Ток, А | 25 |
