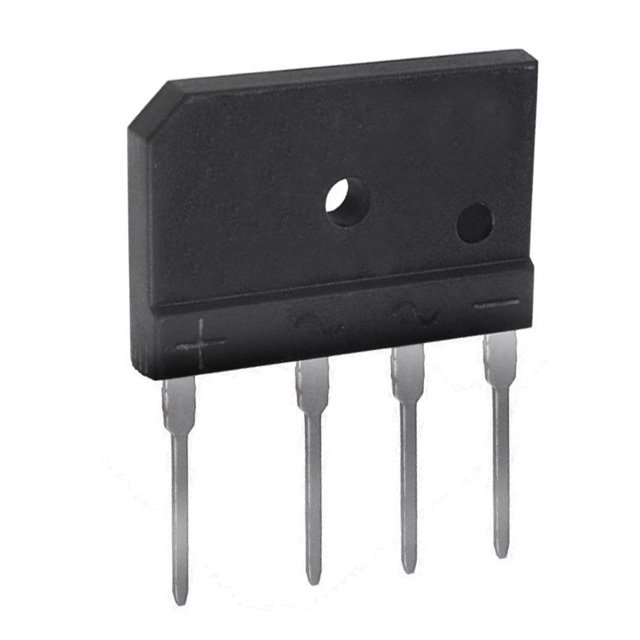

Диодный мост 25А 600В GBJ2506-F
У поставщика
ПроизводительDIODES
У поставщиков
80 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт132,26 ₽
Сумма1 322,60 ₽
+ доплата 490,00 ₽
В наличии80 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 15 — 123,30 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 1 322,60 ₽. До заказа без доплаты не хватает 15 977,40 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 322,60 ₽
Описание
Диодный мост GBJ2506-F от DIODES рассчитан на ток 25 А и обратное напряжение 600 В. Компонент выполнен в прочном корпусе GBJ. Применяется в блоках питания и выпрямителях промышленной автоматики.
Технические характеристики
| Корпус | GBJ |
| Вес | 6.6 grams |
| Тип монтажа | Выводной |
| Полярность | Molded on Body |
| Упаковка | 15/Tube |
| Клеммы | Plated Leads, Solderable per MIL-STD-202, Method 208 |
| Внесено в список UL | E94661 |
| Размеры | A: 29.70-30.30mm; B: 19.70-20.30mm; C: 17.00-18.00mm; D: 3.80-4.20mm; E: 7.30-7.70mm; G: 9.80-10.20mm; H: 2.00-2.40mm; I: 0.90-1.10mm; J: 2.30-2.70mm; K: 3.0 x 45°; Индуктивность: 4.40-4.80mm; M: 3.40-3.80mm; N: 3.10-3.40mm; P: 2.50-2.90mm; R: 0.60-0.80mm; S: 10.80-11.20mm |
| Тип диода | Мостовой выпрямитель |
| Описание | 25A Glass Passivated Bridge Rectifier |
| Покрытие выводов | Lead Free (Tin Finish) |
| Артикул | GBJ2506-F |
| Корпус | GBJ |
| Материал корпуса | литой пластик, UL 94V-0 |
| Монтажный винт | #6 |
| Соотв. RoHS | Да |
| Момент затяжки | 5.0 in-lbs maximum |
| Напряжение блокировки DC | 600V |
| Обратное среднеквадратичное напряжение | 420V |
| Примечание | Диодный мост 25А 600В |
| Номинал I²t плавления | 510A²s (t < 8.3ms) |
| Тип упаковки | Tube (туба) |
| Снижение мощности для емкостной нагрузки | 20% |
| Электрическая прочность корпуса | 2500VRMS |
| Уровень чувствительности к влаге | Level 1 per J-STD-020 |
| Прямое напряжение на элемент | 1.05V @ IF=12.5A |
| Рабочее пиковое обратное напряжение | 600V |
| Описание (англ.) | RECT BRIDGE GPP 600V 25A GBJ |
| Total capacitance per element | 85pF @ 1MHz, 4V DC |
| Обратный ток утечки при 25°C, мкА | 5µA |
| Обратный ток утечки при 125°C, мкА | 1000µA |
| Повторяющееся импульсное обратное напряжение | 600V |
| Тепл. сопр. переход-корпус | 1.0°C/W |
| Диапазон раб. и темп. хранения | -65 to +150°C |
| Средний выпрямленный прямой ток | 25A @ TC=100°C |
| Неповтор. импульсный ток | 350A (8.3ms single half sine-wave) |
