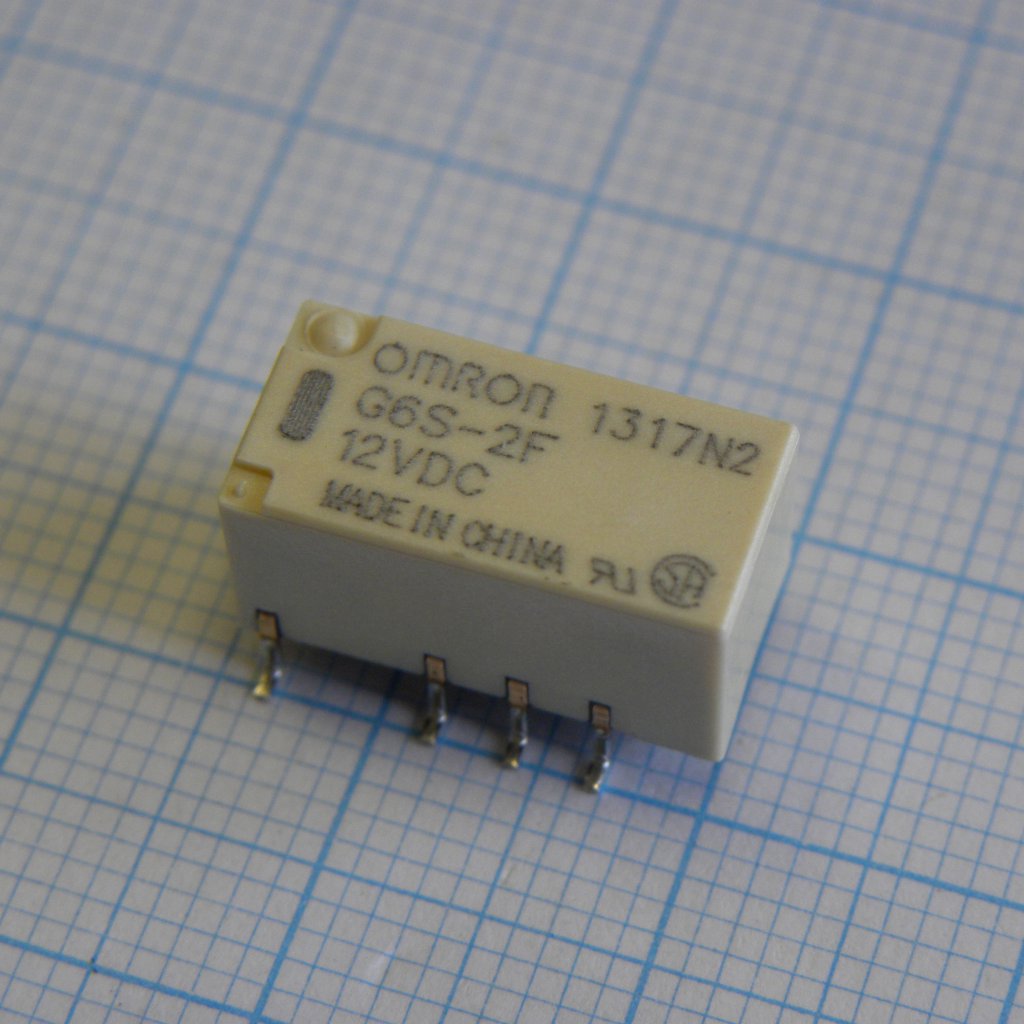

Сигнальное реле 2А две контактных группы на переключение катушка 12В (14.8х9.2х9.2мм) для поверхностного монтажа
У поставщика
ПроизводительOmron
У поставщиков
302 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт134,22 ₽
Сумма805,32 ₽
+ доплата 490,00 ₽
В наличии302 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 6 штюрлицам и ИП
от 17 — 125,22 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 805,32 ₽. До заказа без доплаты не хватает 16 494,68 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
6 шт · Склад 13 · 805,32 ₽
Описание
Сигнальное реле Omron G6S-2F-TR-12VDC с двумя переключающими контактными группами (DPDT). Рассчитано на катушку 12 В постоянного тока и коммутацию тока до 2 А. Компактный корпус 14,8×9,2×9,2 мм предназначен для поверхностного монтажа. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Серия | G6S |
| Вес | Approx. 2g |
| Тип монтажа | SMD |
| Размеры | 9.4mm (H) × 7.5mm (W) × 15mm (L) |
| Форма контакта | DPDT (2c) |
| Тип контакта | Bifurcated crossbar |
| Интенсивность отказов | 10μA at 10mVDC (P level, reference value) |
| Время срабатывания | 4ms max. |
| Тип упаковки | Tape packing |
| Время отпускания | 4ms max. |
| Relay function | Single-side stable |
| Соотв. RoHS | Да |
| Форма выводов | Outside-L surface mounting terminals |
| Сопр. катушки | 1028Ω |
| Число полюсов | 2 |
| Напряжение катушки, макс. | 170% (20.4V) |
| Материал контакта | Ag (Au-Alloy) |
| Степень защиты корпуса | Fully sealed |
| Approved standards | UL, CSA |
| Ном. ток катушки | 11.7mA |
| Номинальное напряжение катушки | 12VDC |
| Contact rated load | 0.5A at 125VAC; 2A at 30VDC |
| Сопр. контакта | 75mΩ max. |
| Примечание | 12VDC 2A DPDT |
| Сопр. изоляции | 1000MΩ min. (at 500VDC) |
| Механическая прочность | 100,000,000 operations min. (at 36,000 operations/hr) |
| Потребляемая мощность катушки | Approx. 140mW |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Electrical durability ac | 100,000 operations min. (at 1,800 operations/h with rated load) |
| Electrical durability dc | 100,000 operations min. (at 1,200 operations/h with rated load) |
| Напряжение срабатывания катушки | 75% max. (9V) |
| Напряжение отпускания катушки | 10% min. (1.2V) |
| Рабочая влажность | 5% to 85% |
| Minimum ordering unit tape | 800 pcs (400 pcs × 2 reels) |
| Contact rated carry current | 2A |
| Insulation distance creepage | 1.5mm |
| Ударная стойкость (разрушение) | 1000m/s² |
| Ударная нагрузка (без сбоя) | 750m/s² |
| Описание (англ.) | Signal Relay 12VDC 2A DPDT( (14.8mm 9.2mm 9.2mm)) SMD |
| Рабочая температура окружающей среды | -40°C to 85°C (with no icing or condensation) |
| Contact max switching current | 2A |
| Contact max switching voltage | 250VAC, 220VDC |
| Insulation distance clearance | 1mm |
| Вибрация, разрушающая нагрузка | 10 to 55 to 10Hz, 2.5mm single amplitude (5mm double amplitude) |
| Устойчивость к вибрации при сбоях | 10 to 55 to 10Hz, 1.65mm single amplitude (3.3mm double amplitude) |
| Эл. прочность катушка-контакты | 2000VAC, 50/60Hz for 1 min |
| Impulse withstand voltage coil contacts | 2500V (2×10μs); 1500V (10×160μs) |
| Dielectric strength between contacts same polarity | 1000VAC, 50/60Hz for 1 min |
| Dielectric strength between contacts different polarity | 1500VAC, 50/60Hz for 1 min |
| Impulse withstand voltage between contacts same polarity | 1500V (10×160μs) |
| Impulse withstand voltage between contacts different polarity | 2500V (2×10μs); 1500V (10×160μs) |
