Signal Relay 5VDC 1A DPDT(10x7.8x5.2)mm
У поставщика
ПроизводительOmron
У поставщиков
3 034 шт.
Норм. уп.: 900
Цены поставщиков
Склад 13
В наличии:3 034 шт
Срок поставки: до недели
Норм. уп.: 900
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 105,13 |
| от 76 | 98,84 |
| от 152 | 94,63 |
| от 304 | 90,93 |
| от 608 | 88,42 |
Описание

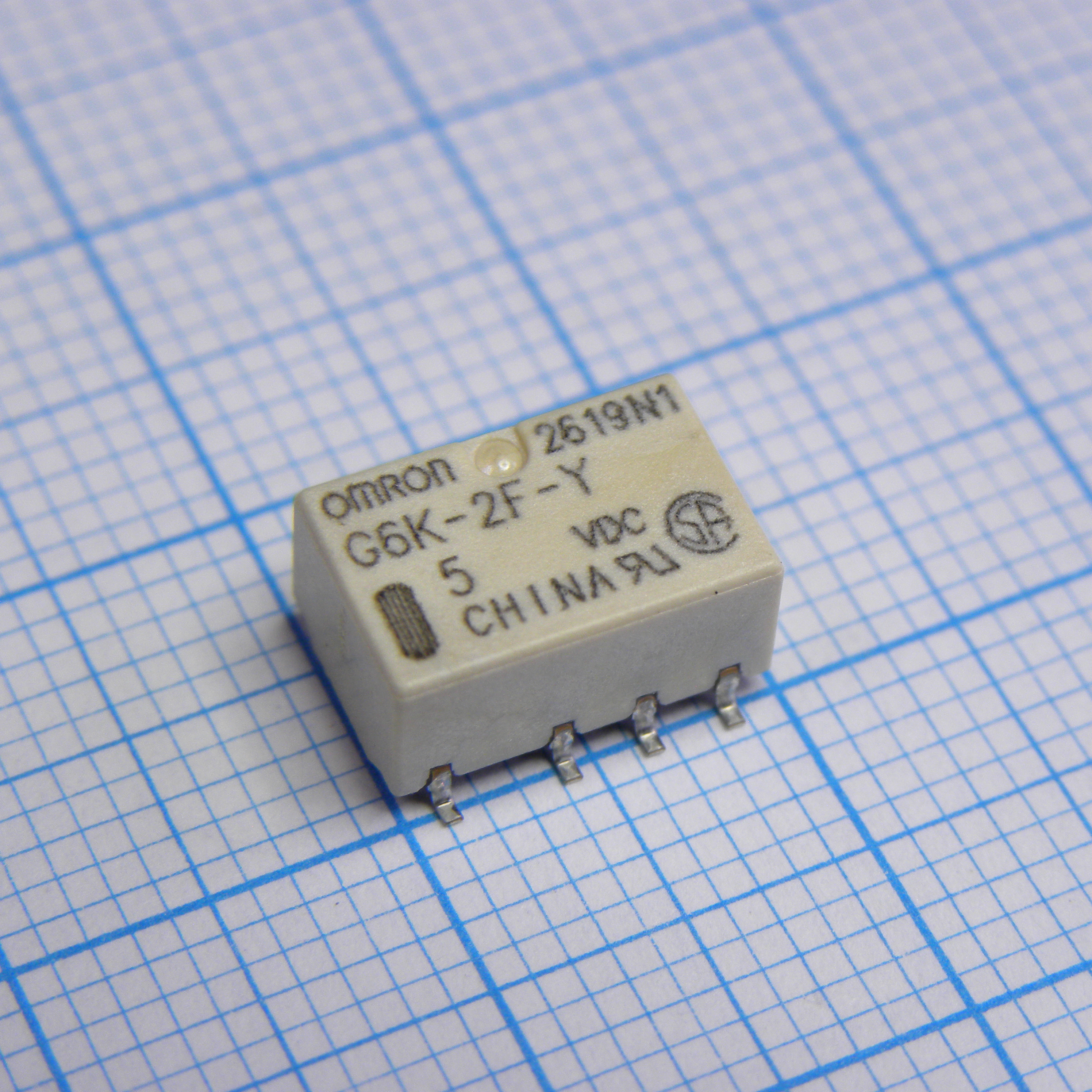

Сигнальное реле Omron G6K-2FY-TR-5VDC с катушкой на 5 В постоянного тока. Коммутирует нагрузку до 1 А, имеет две переключающие группы контактов (DPDT) и компактный корпус 10x7.8x5.2 мм. Поставляется в упаковке на ленте и катушке. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| Тип | signal_relay |
| Модель | G6K-2FY-TR-5VDC |
| Вес | 0.7g |
| Корпус | SMT |
| Тип монтажа | SMD |
| Тип катушки | Single-side stable |
| Корпус | fully sealed |
| Размеры | 10mm x 7.8mm x 5.2mm |
| Артикул | G6K-2FY-TR-5VDC |
| Ток катушки | 21.1mA |
| Форма контакта | DPDT (2c) |
| Тип контакта | bifurcated crossbar |
| Интенсивность отказов | 10μA at 10mVDC (P level) |
| Время срабатывания | 3ms max |
| Время отпускания | 3ms max |
| Operating time | 3ms max |
| Соотв. RoHS | Да |
| Шаг выводов | Coil-Contact 3.2mm, Contact-Contact 2.2mm |
| Terminal shape | Outside-L surface mounting terminals |
| Сопр. катушки | 237Ω |
| Maximum voltage | 7.5V |
| Материал контакта | Ag (Au-Alloy) |
| Max coil voltage | 150% of rated (7.5V) |
| Потребляемая мощн. | 100mW |
| Shock destruction | 1000m/s² |
| Shock malfunction | 750m/s² |
| Сопр. контакта | 100mΩ max |
| Rated coil voltage | 5VDC |
| Rated carry current | 2A |
| Ном. напряжение катушки | 5VDC |
| Must operate voltage | 80% of rated (4V) |
| Must release voltage | 10% of rated (0.5V) |
| Примечание | 5VDC 1A DPDT |
| Electrical durability | 100,000 operations min at rated load |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 1A |
| Механическая прочность | 50,000,000 operations min |
| Vibration destruction | 10-55-10Hz 2.5mm single amplitude, 55-500Hz 300m/s² |
| Vibration malfunction | 10-55-10Hz 1.65mm single amplitude, 55-500Hz 200m/s² |
| Ambient humidity range | 5% to 85% |
| Coil power consumption | 100mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. AC напряжение | 125VAC |
| Макс. DC напряжение | 60VDC |
| Диапазон темп. окр. | -40 to 70°C |
| Ambient humidity operating | 5% to 85% |
| Contact rating resistive ac | 0.3A at 125VAC |
| Contact rating resistive dc | 1A at 30VDC |
| Shock resistance destruction | 1000m/s² |
| Shock resistance malfunction | 750m/s² |
| Раб. темп. окр. среды | -40 to 70°C |
| Terminal pitch coil to contact | 3.2mm |
| Terminal pitch between contacts | 2.2mm |
| Contact rating resistive load ac | 0.3A at 125VAC |
| Contact rating resistive load dc | 1A at 30VDC |
| Vibration resistance destruction | 10-55-10Hz, 2.5mm single amplitude, 55-500Hz, 300m/s² |
| Vibration resistance malfunction | 10-55-10Hz, 1.65mm single amplitude, 55-500Hz, 200m/s² |
| Impulse withstand coil to contacts | 2500V (2×10μs), 1500V (10×160μs) |
| Прочность изоляции катушка-контакты | 1500VAC for 1 min |
| Dielectric strength contacts same polarity | 750VAC for 1 min |
| Impulse withstand voltage coil to contacts | 2500V (2×10μs) |
| Катушка: Тип напряжения | DC |
| Dielectric strength contacts different polarity | 1000VAC for 1 min |
| Контакты: Коммутируемый ток,А | 1 |
| Катушка: напряжение срабатывания,В | 5 |
| Контакты: Коммутируемое напряжение,В | 250 AC |
