Реле сигнальное 1А две контактных группы на переключение катушка 12В
У поставщика
ПроизводительOmron
У поставщиков
2 748 шт.
Норм. уп.: 1800
Цены поставщиков
Склад 13
В наличии:2 748 шт
Срок поставки: до недели
Норм. уп.: 1800
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 212,05 |
| от 41 | 200,94 |
| от 81 | 193,50 |
| от 162 | 186,97 |
| от 324 | 182,54 |
Описание

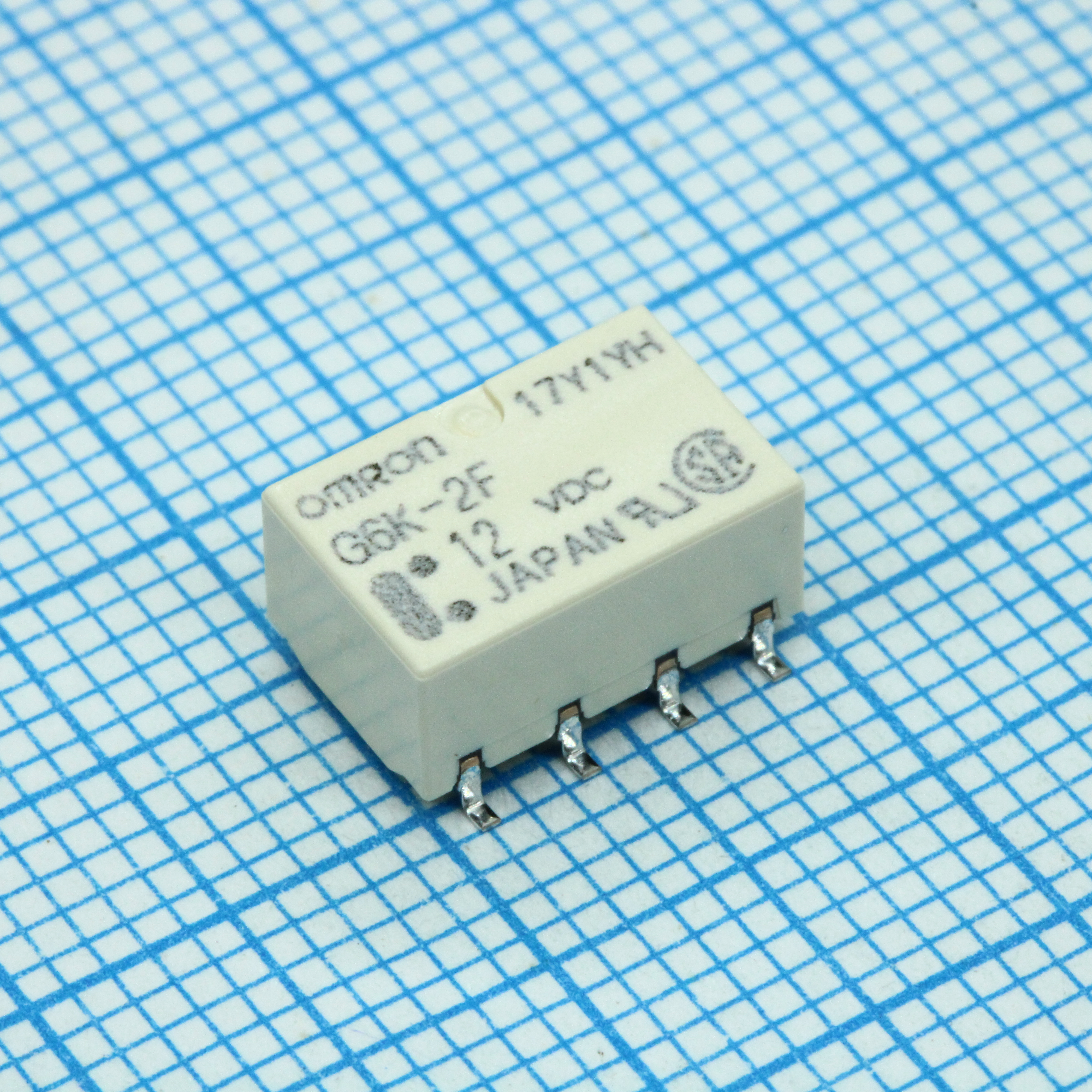

Реле сигнальное Omron G6K-2F-TR-12VDC с двумя контактными группами на переключение (DPDT). Коммутирует ток до 1 А при напряжении катушки 12 В постоянного тока. Поставляется в упаковке «лента в катушке» для автоматизированного монтажа. Применяется в телекоммуникационном оборудовании и промышленной автоматике.
Технические характеристики
| Тип | signal relay |
| Серия | G6K |
| Вес | 0.7g |
| Корпус | Surface Mounting Terminal (Outside-L) |
| Упаковка | Tape packing (TR), 900 pcs/reel, minimum order 2 reels (1800 pcs) |
| Тип монтажа | SMD |
| Корпус | fully sealed |
| Размеры | 5.2mm (H) × 6.5mm (W) × 10mm (L) |
| Артикул | G6K-2F-TR-12VDC |
| Форма контакта | DPDT (2c) |
| Тип контакта | bifurcated crossbar |
| Интенсивность отказов | P level: 10μA at 10mVDC, contact resistance criterion 50Ω |
| Производитель | Omron |
| Время срабатывания | 3ms max |
| Время отпускания | 3ms max |
| Relay function | single-side stable |
| Соотв. RoHS | Да |
| Шаг выводов | 2.54mm |
| Тестовая частота | 50/60Hz |
| Сопр. катушки | 1315Ω |
| Coil max voltage | 150% of rated voltage (18V) |
| Материал контакта | Ag (Au-Alloy contact) |
| Shock destruction | 1000m/s² |
| Shock malfunction | 750m/s² |
| Ном. ток катушки | 9.1mA |
| Coil rated voltage | 12VDC |
| Сопр. контакта | 100mΩ max |
| Rated contact load | 1A at 30VDC / 0.3A at 125VAC |
| Rated carry current | 2A |
| Примечание | 12VDC 1A DPDT |
| Electrical durability | 100,000 operations min (at 1,800 operations/hour with rated load) |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 1A |
| Макс. коммутируемое напряжение | 125VAC, 60VDC |
| Механическая прочность | 50,000,000 operations min (at 36,000 operations/hour) |
| Vibration destruction | 10-55-10Hz, 2.5mm single amplitude (5mm double amplitude) and 55 to 500Hz, 300m/s² |
| Vibration malfunction | 10-55-10Hz, 1.65mm single amplitude (3.3mm double amplitude) and 55 to 500Hz, 200m/s² |
| Coil power consumption | 100mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Coil must operate voltage | 80% max of rated voltage (9.6V) |
| Coil must release voltage | 10% min of rated voltage (1.2V) |
| Ambient operating humidity | 5% to 85% |
| Описание (англ.) | RELAY TELECOM DPDT 1A 12VDC |
| Ambient operating temperature | -40 to 70°C (no icing or condensation) |
| Impulse withstand coil to contacts | 1500V (10×160μs) |
| Прочность изоляции катушка-контакты | 1500VAC, 50/60Hz for 1min |
| Dielectric strength between contacts same polarity | 750VAC, 50/60Hz for 1min |
| Impulse withstand between contacts different polarity | 1500V (10×160μs) |
| Dielectric strength between contacts different polarity | 1000VAC, 50/60Hz for 1min |
