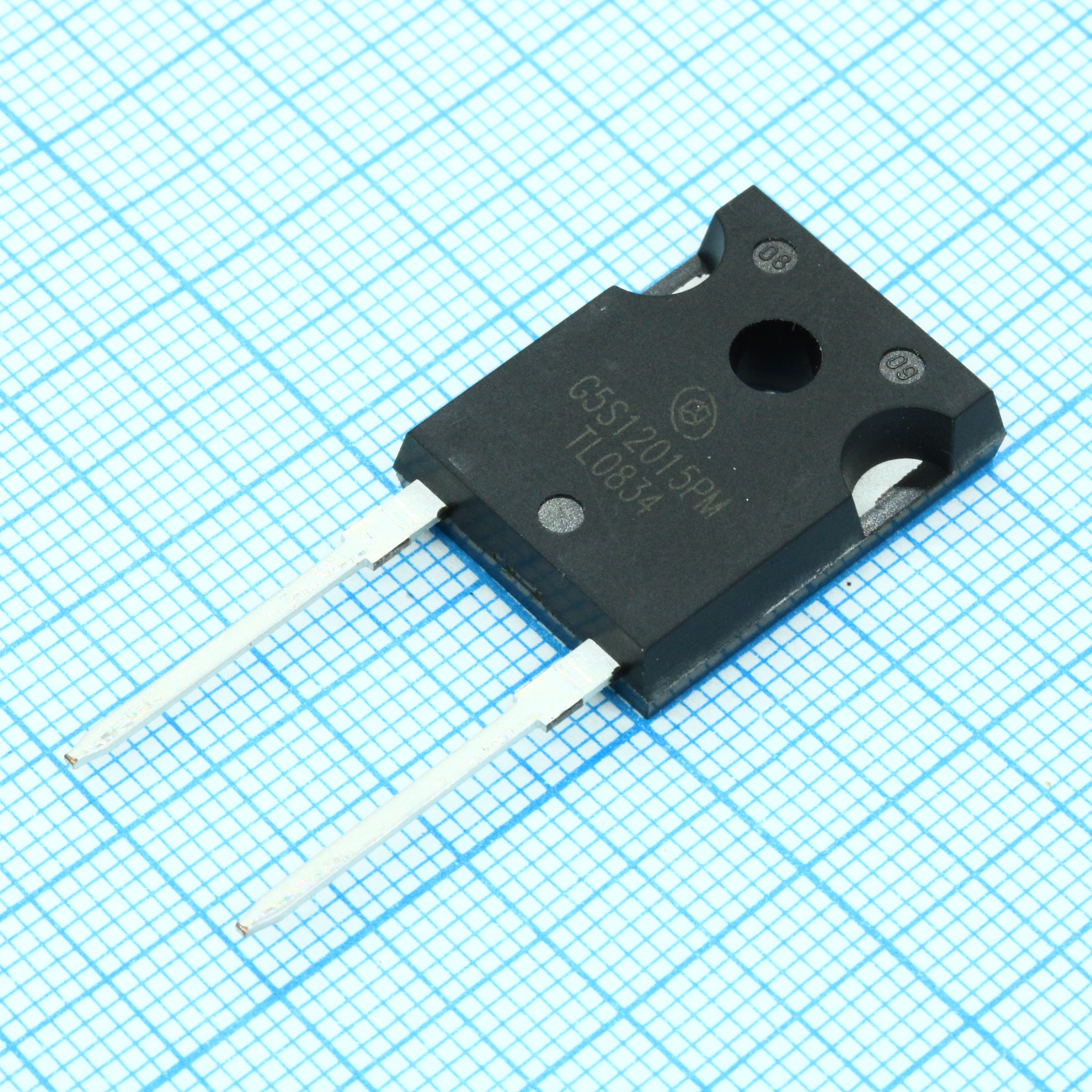

Диод Шоттки SiC 1200В 15A G5S12015PM
У поставщика
У поставщиков
90 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 325,29 |
| от 7 | 306,41 |
| от 14 | 291,03 |
| от 30 | 279,60 |
| от 60 | 271,09 |
Описание
Диод Шоттки на карбиде кремния (SiC) от производителя GPT. Рассчитан на напряжение 1200 В и ток 15 А, выпускается в корпусе TO-247AC. Обеспечивает высокую эффективность и низкие потери при переключении. Применяется в импульсных источниках питания, промышленной автоматике и силовой электронике.
Технические характеристики
| Тип | Silicon Carbide Power Schottky Barrier Diode |
| Корпус | TO-247AC |
| Benefits | Unipolar rectifier, Substantially reduced switching losses, No thermal run-away with parallel devices, Reduced heatsink requirements |
| Особенности | Zero reverse recovery current, Zero forward recovery voltage, Temperature independent switching behavior, High temperature operation, High frequency operation |
| Тип монтажа | Выводной |
| Артикул | G5S12015PM |
| Применение | SMPS, CCM PFC, Motor drives, Solar application, UPS, Wind turbine, Rail traction, EV/HEV |
| Прямое напряжение | 25C: 1.39V typ, 1.7V max; 175C: 1.67V typ, 2V max |
| Момент затяжки | M3 screw: 1Nm; 6-32 screw: 8.8lbf-in |
| Обратный ток | 25C: 8.5uA typ, 50uA max; 175C: 49uA typ, 100uA max |
| Рассеиваемая мощность | 25C: 268W; 110C: 116W |
| Общая емкость | 0V: 1370pF typ, 1420pF max; 400V: 73pF typ, 78pF max; 800V: 61pF typ, 63pF max |
| Напряжение блокировки DC | 1200V |
| Темп. хранения | -55C to 175C |
| Примечание | Шоттки SIC 1200В 15А |
| Total capacitive charge | 84nC |
| Тип упаковки | Tube (туба) |
| Непрерывный прямой ток | 25C: 55A; 125C: 30A; 157C: 15A |
| Surge peak reverse voltage | 1200V |
| Описание (англ.) | 1200V/15A |
| Рабочая температура перехода | -55C to 175C |
| Повторяющееся импульсное обратное напряжение | 1200V |
| Тепл. сопр. переход-корпус | 0.56 C/W |
| Repetitive peak forward surge current | 75A |
| Неповтор. импульсный ток | 204A |
| Обратное напряжение, В | 1200 |
| Прямой ток, А | 15 |
