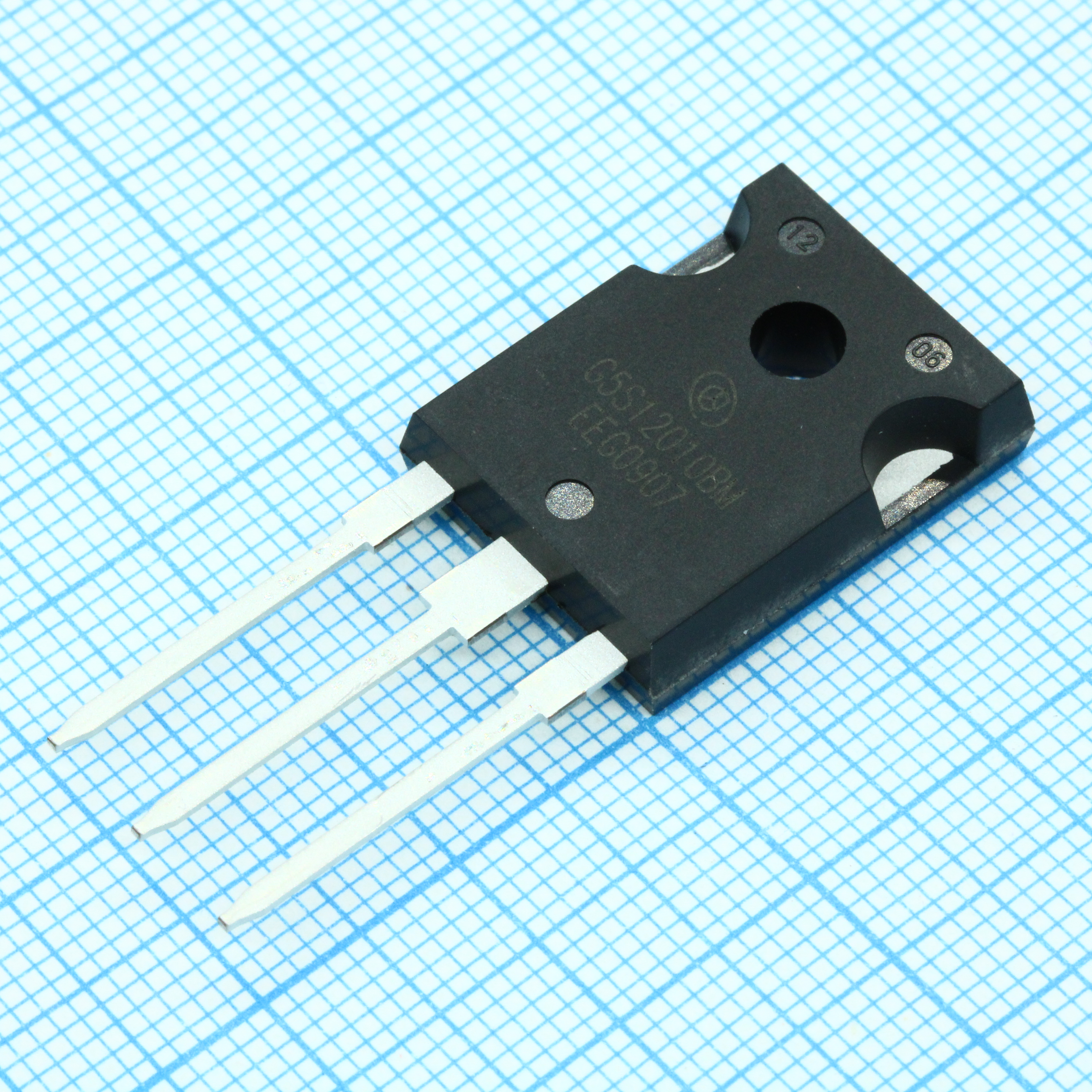

Диод Шоттки х2 SiC 5A 1200В TO-247AB
У поставщика
ПроизводительGPT
У поставщиков
341 шт.
Норм. уп.: 30
Цены поставщиков
Склад 13
В наличии:341 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,33 |
| от 5 | 172,45 |
| от 9 | 168,59 |
| от 18 | 162,82 |
| от 30 | 153,88 |
Описание
Диод Шоттки сдвоенный на карбиде кремния (SiC) от GPT. Рассчитан на ток 5 А и обратное напряжение 1200 В, выпускается в корпусе TO-247. Подходит для силовой электроники, импульсных блоков питания и преобразователей с высокими требованиями к эффективности.
Технические характеристики
| Тип монтажа | THT |
| Технология | Silicon Carbide Schottky |
| Артикул | G5S12010BM |
| Без галогенов | Да |
| Тип упаковки | TO-247AB |
| Ppap support | Да |
| Корпус | TO-247 |
| Конфигурация | dual diode (common cathode) |
| Соотв. RoHS | Да |
| Reach qualified | Да |
| Mounting torque m3 | 1Nm |
| Напряжение блокировки DC | 1200V |
| Mounting torque 6 32 | 8.8 lbf·in |
| Total capacitance 0v | 424pF |
| Примечание | Шоттки х2 SiC 1200В 5A |
| Total capacitance 400v | 26.8pF |
| Total capacitance 800v | 22.06pF |
| Forward voltage max 25c | 1.7V |
| Forward voltage typ 25c | 1.36V |
| Reverse current max 25c | 50µA |
| Reverse current typ 25c | 1.9µA |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -55°C |
| Total capacitive charge | 28.7nC |
| Тип упаковки | Tube (туба) |
| Forward voltage max 175c | 2.5V |
| Forward voltage typ 175c | 1.81V |
| High frequency operation | Да |
| Макс. темп. перехода | 175°C |
| Темп. перехода мин. | -55°C |
| Reverse current max 175c | 100µA |
| Reverse current typ 175c | 16µA |
| High temperature operation | Да |
| Surge peak reverse voltage | 1200V |
| Описание (англ.) | SIC SCHOTTKY DIODE 1200V 5A 3-P |
| Power dissipation per leg 25c | 93W |
| Zero forward recovery voltage | Да |
| Zero reverse recovery current | Да |
| Power dissipation per leg 110c | 40W |
| Повторяющееся импульсное обратное напряжение | 1200V |
| Temperature independent switching | Да |
| Continuous forward current total 158c | 10A |
| Continuous forward current per leg 25c | 19.35A |
| Continuous forward current per leg 125c | 10.5A |
| Continuous forward current per leg 158c | 5A |
| Repetitive peak forward current per leg | 30A |
| Thermal resistance junction to case per leg | 1.61°C/W |
| Thermal resistance junction to case per device | 0.805°C/W |
| Non repetitive peak forward surge current per leg | 78A |
