Корпус G113MFBK-IP67
У поставщика
У поставщиков
1 шт.
Норм. уп.: 50
Описание

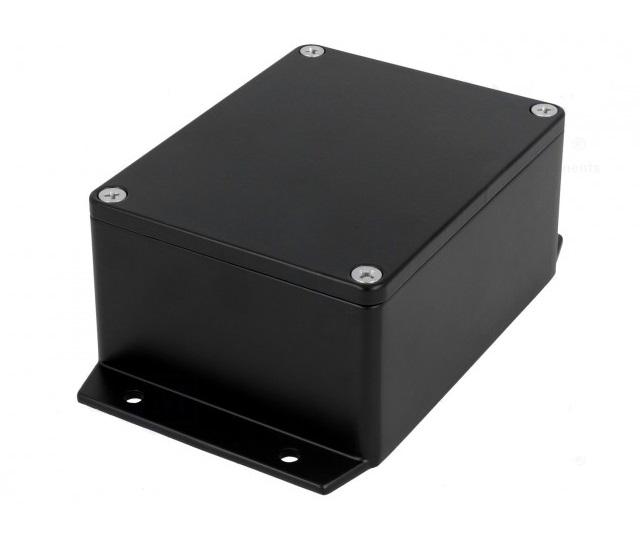

Корпус G113MFBK-IP67 от GAINTA — литой алюминиевый корпус с защитой по стандарту IP67. Габариты 115,2 × 104,86 × 79,5 мм, внутренние размеры 103,36 × 90 мм, толщина стенки 2,6 мм; материал — алюминиевый сплав ADC-12. Подходит для размещения электроники в промышленной автоматике и на открытом воздухе.
Технические характеристики
| Дата | 2011/02/01 |
| Шкала | 2:3 |
| Чертёж выполнил | JACKY |
| Материал | Aluminium Alloy ADC-12 |
| Ревизия | A |
| Размеры | Overall width in: 4.128in; Общая ширина, мм: 104.86; Внутренняя ширина, мм: 90; Overall height in: 3.15in; Общая высота, мм: 79.5; Overall length in: 4.535in; Общая длина, мм: 115.20; Internal length in: 4.069in; Internal length mm: 103.36; Mounting hole spacing in: 0.217in; Расстояние между отверстиями, мм: 5.50; Mounting hole diameter in: 0.126in; Диаметр монтажного отверстия: 3.2 |
| Тип корпуса | G113MFBK-IP67 |
| Производитель | GAINTA INDUSTRIES LTD. |
| Название компонента | G113MF |
| Номер чертежа | G113MF |
| Section reference | SECTION A-A, SECTION B-B, SECTION C-C |
| Общий допуск | ±0.30mm (±0.012in) |
| Толщина стенки, дюйм | 0.102in |
| Толщина стенки | 2.60 |
