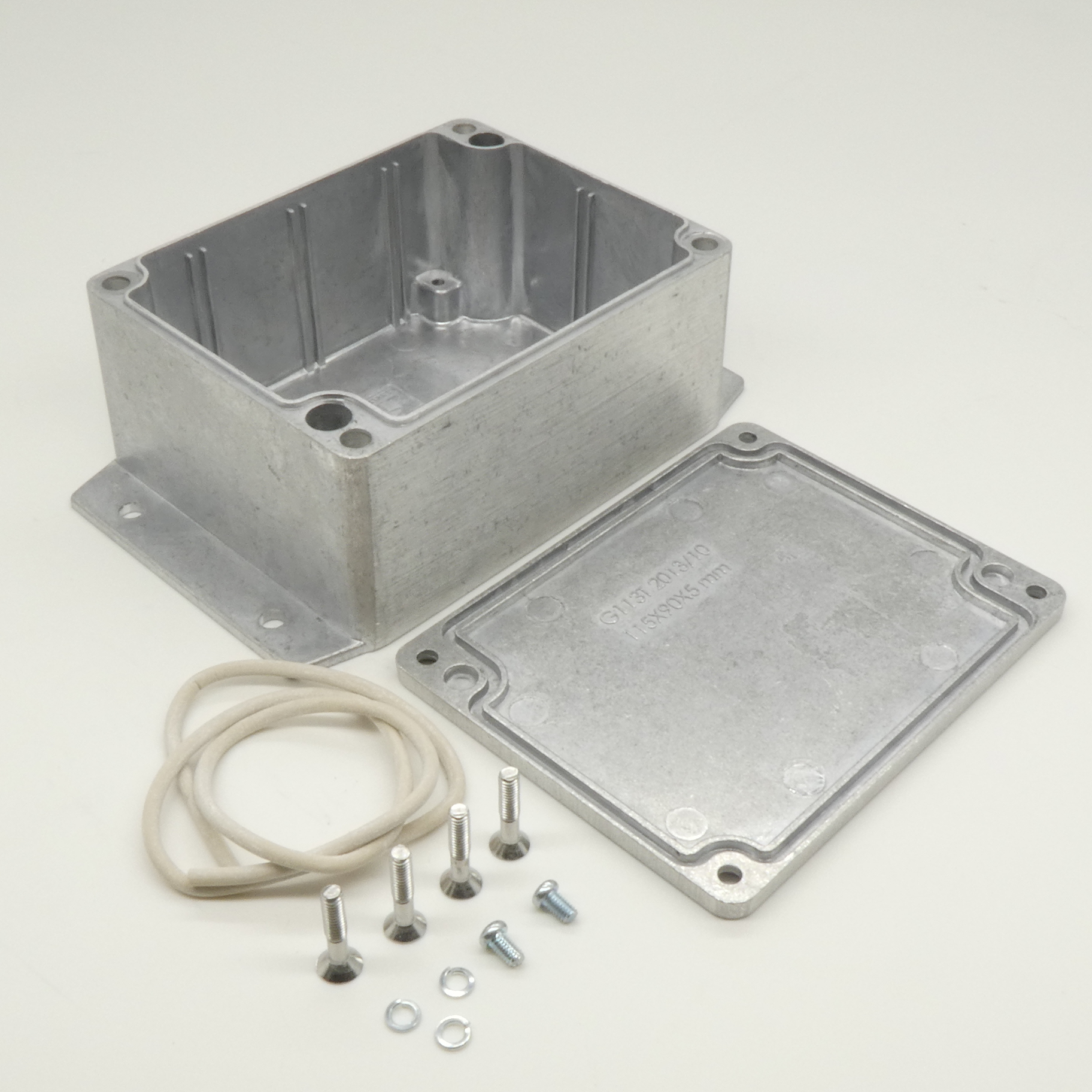

Корпус G113MF
У поставщика
У поставщиков
7 шт.
Цены поставщиков
Склад 39
В наличии:7 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 413,51 |
| от 3 | 1 375,65 |
| от 5 | 1 355,92 |
| от 9 | 1 339,90 |
| от 15 | 1 321,35 |
Описание
Корпус G113MF от производителя GAINTA представляет собой компактное решение для монтажа электронных компонентов. Изделие отличается прочностью и надежностью, обеспечивая защиту внутренних элементов от внешних воздействий. Подходит для использования в различных устройствах и системах, где требуется аккуратное размещение плат и модулей.
Технические характеристики
| Дата | 2010/11 |
| Drawn by | JACKY |
| Материал | ALUMINIUM ALLOY ADC-12 |
| Тип монтажа | panel_mount |
| Секции | A-A, B-B, C-C |
| Допуск | +/-0.30mm |
| Размеры | Ширина: 90mm; Высота: 50mm; Длина: 115.20mm; Internal width: 83.75mm; Толщина стенки: 5mm; Internal height: 45mm; Internal length: 109.05mm |
| Drawn date | 2011/02/01 |
| Описание | Enclosure / Housing |
| Артикул | G113MF |
| Drawing size | 115.2X90X5 |
| Производитель | GAINTA INDUSTRIES LTD. |
| Диаметр отверстия | 3.2mm |
| Section scale | 2:3 |
| Tolerance alt | +/-0.012in |
| Dimensions alt | Width in: 3.543in; Height in: 1.969in; Length in: 4.535in |
| Номер чертежа | 90X50 |
| Отв. монтажа | M4 holes: 4; M5 holes: 4; M3 5 holes: 4; M4 screw type: M4x20mm flat head screws; M5 screw type: M5 pan head machine screws; M3 5 screw type: M3.5x6mm self-tapping |
| Hole diameter alt | 0.126in |
| Примечание | 115х90х55мм |
| Тип упаковки | Штучный товар |
| Описание (англ.) | 115х90х55мм, IP65, Алюминиевый, некрашеный, с фланцами |
