Биполярный транзистор, PNP, составной (Darlington), 120 В, 2 А, 2Вт
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
438 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:438 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 22 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 32,22 |
| от 22 | 31,21 |
| от 44 | 29,82 |
| от 87 | 27,84 |
| от 174 | 25,68 |
Описание

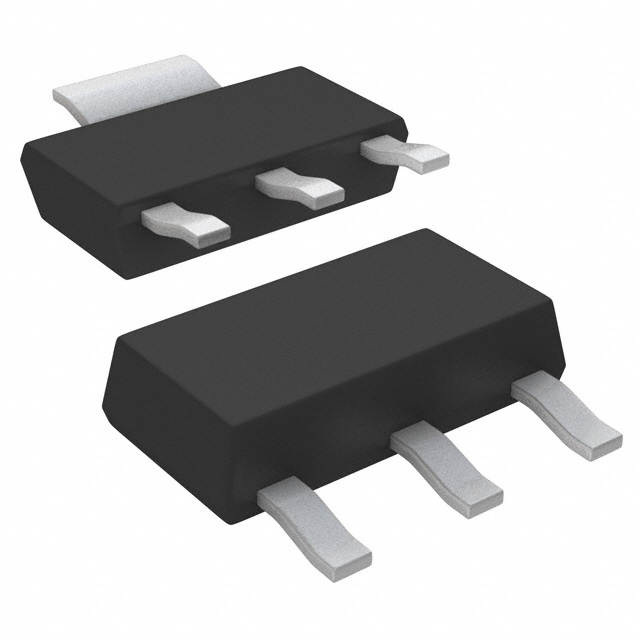

Транзистор FZT705TA от DIODES — это PNP составной (Darlington) биполярный ключ. Компонент рассчитан на напряжение до 120 В и ток до 2 А при мощности 2 Вт, выпускается в компактном корпусе SOT-223. Подходит для схем управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| Граничная частота fT | 160MHz |
| Ic | -2A |
| Pd | 2W |
| Tj | +150°C |
| Icm | -4A |
| MSL | Level 1 |
| Ton | 0.6µs |
| Cobo | 15pF |
| Ток отсечки коллектор-база Icbo | -100nA |
| Ices | -10µA |
| Ток отсечки эмиттер-база Iebo | -100nA |
| RoHS | Да |
| Toff | 0.8µs |
| Tstg | -55 to +150°C |
| Напряжение коллектор-база Vcbo | -140V |
| Напряжение коллектор-эмиттер Vceo | -120V |
| Напряжение эмиттер-база Vebo | -12V |
| RthJA | 62.5°C/W |
| Rthjl | 12.9°C/W |
| ESD (мм) | ≥200V |
| Напряжение база-эмиттер вкл | -1.7V |
| Вес | 0.112g |
| ЭСР HBM | 2000V |
| Мин. HFE | 2000 |
| Hfe typ | 3000 |
| Корпус | SOT223 |
| Vbe sat | -1.8V |
| Напряжение насыщения коллектор-эмиттер | -1.3V |
| Тип монтажа | SMD |
| Компонент | FZT705TA |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Размеры | 6.5mm x 3.5mm x 1.6mm |
| Описание | PNP Darlington Transistor |
| Без галогенов | Да |
| Ft conditions | VCE = -10V, IC = -100mA, f = 20MHz |
| Pd conditions | Note 6: 25mm x 25mm 2oz copper |
| Квалификация | AEC-Q101 |
| Hfe conditions | IC = -2A, VCE = -5V |
| Cobo conditions | VEB = -10V, f = 1MHz |
| Icbo conditions | VCB = -120V |
| Ices conditions | VCE = -80V |
| Iebo conditions | VEB = -8V |
| Vbe on conditions | IC = -1A, VCE = -5V |
| Hfe typ conditions | IC = -10mA, VCE = -5V |
| Vbe sat conditions | IC = -1A, IB = -10mA |
| Vce sat conditions | IC = -1A, IB = -1mA |
| Ton toff conditions | VCC = -10V, IC = -500mA, IB1 = -IB2 = 0.5mA |
| Раб. температура | -55 to +150°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | TRANS PNP DARL 120V 2A SOT-223 |
