Биполярный транзистор, NPN, 60 В, 3 А
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
266 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:266 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 51,32 |
| от 40 | 47,18 |
| от 80 | 43,79 |
| от 159 | 41,25 |
| от 318 | 39,34 |
Описание

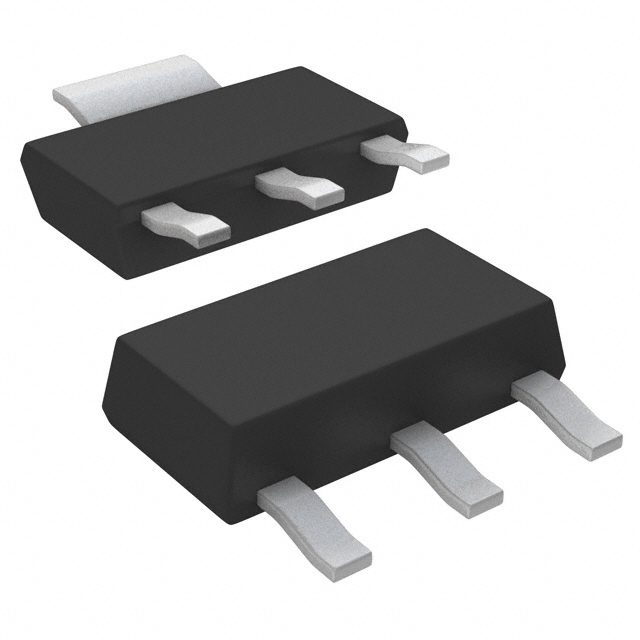

Биполярный NPN транзистор FZT651TA от DIODES рассчитан на напряжение до 60 В и ток до 3 А. Компонент выпускается в компактном корпусе SOT-223 для поверхностного монтажа. Подходит для применения в цепях управления нагрузкой и коммутации в промышленной автоматике.
Технические характеристики
| Граничная частота fT | 175MHz |
| Ton | 45ns |
| Cobo | 30pF |
| Ток отсечки коллектор-база Icbo | 0.1µA |
| Ток отсечки эмиттер-база Iebo | 100nA |
| RoHS | Соответствует |
| Toff | 800ns |
| Тип | NPN Bipolar Transistor |
| Напряжение коллектор-база Vcbo | 80V |
| Напряжение коллектор-эмиттер Vceo | 60V |
| Напряжение эмиттер-база Vebo | 7V |
| Bvcbo | 80V |
| Bvceo | 60V |
| Bvebo | 7V |
| Rthjl | 12.9°C/W |
| ESD (мм) | 400V |
| Напряжение база-эмиттер вкл | 1.0V |
| Вес | 0.112g |
| ЭСР HBM | 4000V |
| Маркировка | FZT651 |
| Корпус | SOT223 |
| Tj tstg | -55 to +150°C |
| Vbe sat | 1.25V |
| Aec q101 | Qualified |
| Тип монтажа | SMD |
| Pd note5 | 2W |
| Pd note6 | 3W |
| Компонент | FZT651TA |
| Hfe max 1a | 300 |
| Hfe max 2a | 80 |
| Hfe min 1a | 100 |
| Hfe min 2a | 40 |
| Vce sat 1a | 0.3V |
| Vce sat 3a | 0.6V |
| Описание | 60V NPN High Performance Transistor |
| Rthja note5 | 62.5°C/W |
| Rthja note6 | 41.7°C/W |
| Без галогенов | Да |
| Hfe max 50ma | 200 |
| Hfe min 50ma | 70 |
| Reel size ta | 7 inches |
| Reel size tc | 13 inches |
| Без сурьмы | Да |
| Ic continuous | 3A |
| Tape width ta | 12mm |
| Tape width tc | 12mm |
| Icm peak pulse | 6A |
| Ul flamability | 94V-0 |
| Qty per reel ta | 1000 |
| Qty per reel tc | 4000 |
| Комплементарный PNP | FZT751 |
| Чувствит. к влаге | Level 1 per J-STD-020 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | TRANS NPN 60V 3A SOT-223 |
