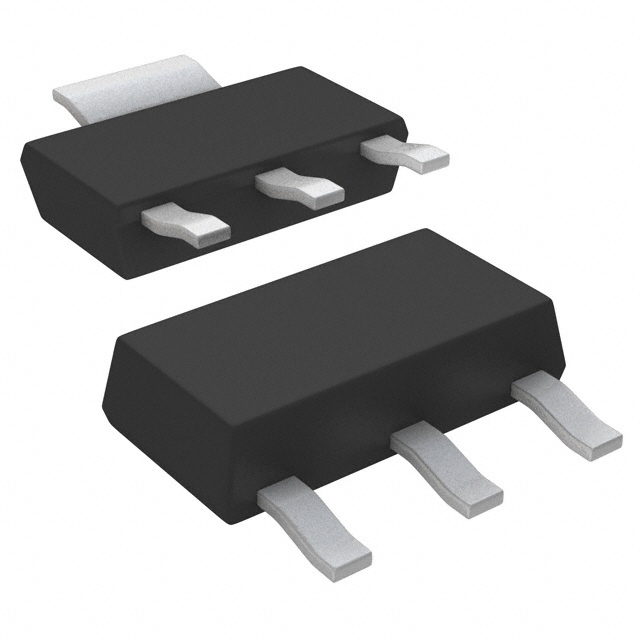

Биполярный транзистор, NPN, составной (Darlington), 120 В, 1.5 А, 2Вт
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
935 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:935 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,00 |
| от 74 | 26,29 |
| от 148 | 24,05 |
| от 295 | 22,36 |
| от 589 | 21,09 |
Описание
Биполярный NPN транзистор Дарлингтона от DIODES. Выдерживает напряжение до 120 В и ток до 1.5 А при мощности 2 Вт, выполнен в компактном корпусе SOT223-4. Подходит для схем управления нагрузками в промышленной автоматике и бытовой электронике.
Технические характеристики
| ESD (мм) | 400V (Class C) |
| Вес | 0.112 grams |
| ЭСР HBM | 4000V (Class 3A) |
| Размеры | A: 1.60mm (typ), 1.55-1.65mm; B: 0.70mm (typ), 0.60-0.80mm; C: 0.25mm (typ), 0.20-0.30mm; D: 6.50mm (typ), 6.45-6.55mm; E: 3.50mm (typ), 3.45-3.55mm; L: 0.85-1.05mm (typ 0.95mm); Q: 0.89mm (typ), 0.84-0.94mm; A1: 0.05mm (typ), 0.01-0.15mm; B1: 3.00mm (typ), 2.90-3.10mm; E1: 7.00mm (typ), 6.90-7.10mm |
| Покрытие выводов | Matte Tin Plated |
| Без галогенов | Да |
| Корпус | SOT223-4 |
| Без сурьмы | Да |
| Материал корпуса | Molded Plastic, Green Molding Compound |
| Тип монтажа | SMD |
| Соотв. RoHS | Да |
| Вх. емкость | 90pF |
| AEC-Q101 | Да |
| Выходная емкость | 15pF |
| Hfe мин. | Ic 2a vce 5v: 500; Ic 50ma vce 5v: 2000; Ic 500ma vce 5v: 5000 |
| Частота перехода | 150MHz |
| Turn on time typical | 0.5µs |
| Макс. рассеиваемая мощность | Minimum pad layout: 1.2W; 25mm x 25mm 1oz copper: 1.6W; 25mm x 25mm 2oz copper: 2.0W; 50mm x 50mm 2oz copper: 3.0W |
| Turn off time typical | 1.6µs |
| Peak pulse current max | 4A |
| Рейтинг горючести UL | 94V-0 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Напряжение эмиттер-база макс. | 14V |
| Диап. темп. хр. | -55°C to +150°C |
| Напряжение коллектор-база макс. | 140V |
| Уровень чувствительности к влаге | 1 |
| Диап. раб. темп. | -55°C to +150°C |
| Описание (англ.) | TRANS NPN DARL 120V 1.5A SOT223 |
| Макс. напр. К-Э | 120V |
| Base emitter turn on voltage max | 1.7V |
| Continuous collector current max | 1.5A |
| Thermal resistance junction lead | 12.9°C/W |
| Макс. Uбэ нас. | 1.8V |
| Тепловое сопротивление переход-среда | Minimum pad layout: 104°C/W; 25mm x 25mm 1oz copper: 78.1°C/W; 25mm x 25mm 2oz copper: 62.5°C/W; 50mm x 50mm 2oz copper: 41.7°C/W |
| Напряжение насыщения коллектор-эмиттер макс. | 1.5V |
