Биполярный транзистор, NPN, 100 В, 1 А
У поставщика
ПроизводительDIODES
КатегорияТранзисторы
У поставщиков
101 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:101 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,80 |
| от 19 | 17,99 |
| от 35 | 16,92 |
| от 69 | 15,88 |
| от 137 | 14,93 |
Описание

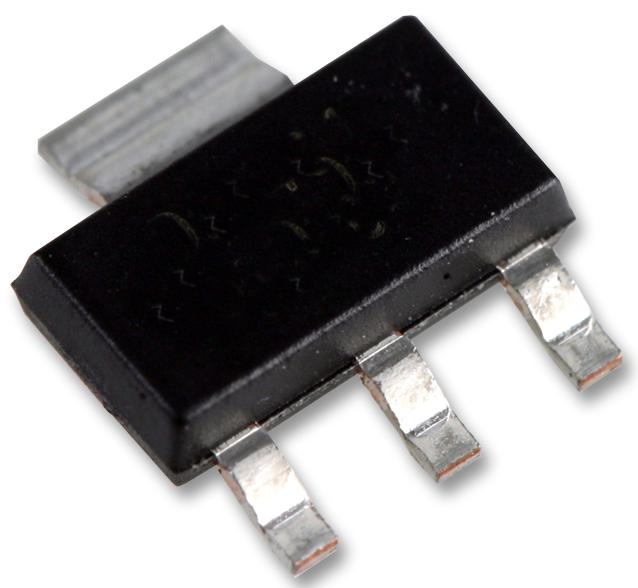

Биполярный NPN-транзистор FZT493TA от DIODES. Рассчитан на напряжение до 100 В и ток до 1 А, выпускается в компактном корпусе SOT-223. Подходит для применения в импульсных источниках питания и схемах управления нагрузкой в промышленной автоматике.
Технические характеристики
| Тип | NPN |
| ESD (мм) | 400V |
| Ib max | 200mA |
| Вес | 0.112g |
| ЭСР HBM | 4000V |
| Маркировка | FZT493 |
| Корпус | SOT223 |
| Тип монтажа | SMD |
| VCBO макс. | 120V |
| Vceo макс. | 100V |
| Vebo макс. | 7V |
| Размеры | Высота: 1.55-1.65mm; Ширина корпуса: 3.45-3.55mm; Шаг выводов: 4.60mm; Длина корпуса: 6.45-6.55mm |
| Покрытие выводов | Matte Tin Plated, Solderable |
| Без галогенов | Да |
| Без сурьмы | Да |
| Ic continuous | 1A |
| Ic peak pulse | 2A |
| Соотв. RoHS | Да |
| Материал корпуса | Molded Plastic, Green, UL94V-0 |
| Комплементарный PNP | FZT593 |
| Рассеиваемая мощность | Minimum pad: 1.2W; 25x25mm 1oz copper: 1.6W; 25x25mm 2oz copper: 2.0W; 50x50mm 2oz copper: 3.0W |
| AEC-Q101 | Да |
| Dc current gain hfe | Min 30 at 1A Vce10V: 30; Min 100 at 1mA Vce10V: 100; Min 180 at 500mA Vce10V: 180 |
| Макс. выходная емкость | 10pF |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55 to +150°C |
| Диап. раб. темп. | -55 to +150°C |
| Описание (англ.) | TRANS NPN 100V 1A SOT-223 |
| Base emitter turn on voltage max | 1.0V |
| Thermal resistance junction lead | 19.4°C/W |
| Current gain bandwidth product fT | 150MHz |
| Макс. Uбэ нас. | 1.15V |
| Тепловое сопротивление переход-среда | 25x25mm 1oz: 78.1°C/W; 25x25mm 2oz: 62.5°C/W; 50x50mm 2oz: 41.7°C/W; Minimum pad: 104°C/W |
| Напряжение насыщения коллектор-эмиттер | Typ 0.6V at Ic1A Ib100mA: 0.6V; Typ 0.3V at Ic500mA Ib50mA: 0.3V |
