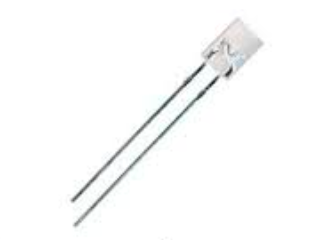

Светодиод FYL-5033SURC1M
У поставщика
У поставщиков
130 шт.
Норм. уп.: 1000
Описание
Светодиод Super Bright Red от Foryard в стандартном круглом корпусе 5 мм. Модель с вогнутой линзой и прозрачным корпусом обеспечивает яркое красное свечение (618–630 нм) с углом обзора 130°. Рабочее напряжение 1,8–2,4 В, максимальная рассеиваемая мощность 75 мВт. Подходит для индикации в промышленной автоматике, бытовой электронике и светосигнальных устройствах.
Технические характеристики
| Цвет | Super Bright Red |
| Корпус | 5mm LED, concave type |
| Диаметр | 5mm |
| Материал | AlGaInP |
| Тип монтажа | Выводной |
| Размеры | Φ5mm (diameter 5mm) |
| Описание | Super Bright Red LED, Φ5mm concave type, water clear lens, AlGaInP |
| Артикул | FYL-5033SURC1M |
| Материал кристалла | AlGaInP |
| Угол обзора | 130° |
| Цвет излучения | Super Bright Red |
| Соотв. RoHS | Да |
| Прямое напряжение | 1.8 V (min), 2.1 V (typ), 2.4 V (max) @ IF=20mA |
| Обратный ток | 10 µA max @ VR=5V |
| Обратное напряжение | 5 V |
| Рассеиваемая мощность | 75 mW |
| Сила света | 150 mcd (min), 350 mcd (typ), 700 mcd (max) @ IF=20mA |
| Снижение от 50 °C | 0.4 mA/°C |
| Доминирующая длина волны | 618 nm (min), 625 nm (typ), 630 nm (max) @ IF=20mA |
| Intensity bin codes | N11: 150~230 mcd; N12: 230~350 mcd; N13: 350~500 mcd; N14: 500~700 mcd |
| Макс. обратный ток | 10µA (at 5V) |
| Макс. обратное напряжение | 5V |
| Макс. прямой ток | 100 mA (1/10 duty cycle, 0.1ms pulse) |
| Wavelength bin codes | R1: 618~621 nm; R2: 621~624 nm; R3: 624~627 nm; R4: 627~630 nm |
| Макс. рассеиваемая мощность | 75mW |
| Binning forward voltage | V2a: 1.8~1.9 V; V2b: 1.9~2.0 V; V3a: 2.0~2.1 V; V3b: 2.1~2.2 V; V4a: 2.2~2.3 V; V4b: 2.3~2.4 V |
| Линейное снижение от 50 °C | 0.4 mA/℃ |
| Пиковая длина волны | 630 nm |
| Пиковый прямой ток макс. | 100mA (1/10 duty cycle, 0.1ms pulse width) |
| Полуширина спектр. линии | 20 nm |
| Forward voltage bin codes | V2a: 1.8~1.9V; V2b: 1.9~2.0V; V3a: 2.0~2.1V; V3b: 2.1~2.2V; V4a: 2.2~2.3V; V4b: 2.3~2.4V |
| Диап. темп. хр. | -40°C to +100°C |
| Binning luminous intensity | N11: 150~230 mcd; N12: 230~350 mcd; N13: 350~500 mcd; N14: 500~700 mcd |
| Непрерывный прямой ток | 30 mA |
| Температура пайки выводов | 260°C в течение 5 секунд |
| Binning dominant wavelength | R1: 618~621 nm; R2: 621~624 nm; R3: 624~627 nm; R4: 627~630 nm |
| Forward voltage min typ max | 1.8V / 2.1V / 2.4V (at 20mA) |
| Диап. раб. темп. | -40°C to +85°C |
| Тип. пиковая длина волны излучения | 630nm |
| Полуширина спектральной линии, тип. | 20nm |
| Постоянный прямой ток макс. | 30mA |
| Luminous intensity min typ max | 150mcd / 350mcd / 700mcd (at 20mA) |
| Dominant wavelength min typ max | 618nm / 625nm / 630nm |
