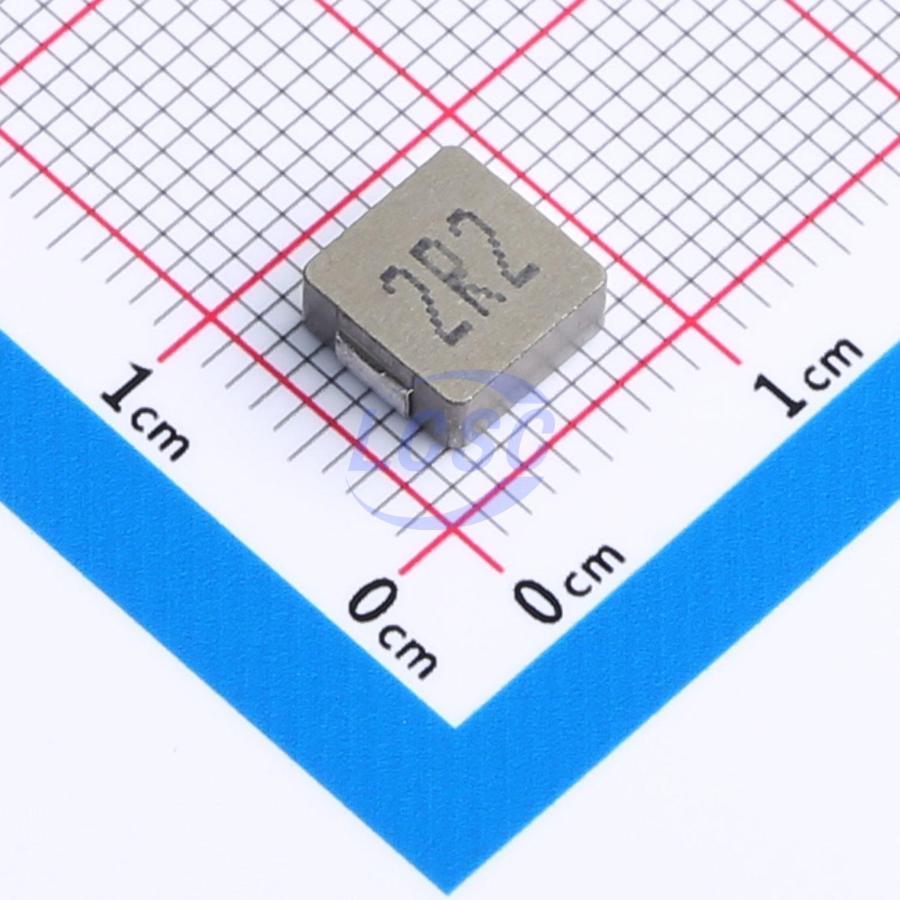

FXL0630-2R2-M
У поставщика
ПроизводительCJIANG
КатегорияДроссели SMD
У поставщиков
1 198 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 39
В наличии:1 198 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 10,40 |
| от 389 | 8,86 |
| от 644 | 7,99 |
| от 1 074 | 7,30 |
| от 1 799 | 6,83 |
Описание
FXL0630-2R2-M — это силовой дроссель (катушка индуктивности) производства CJIANG. Компонент выполнен в компактном экранированном корпусе типоразмера 0630, что обеспечивает низкий уровень электромагнитных помех. Предназначен для использования в цепях питания, DC/DC-преобразователях и фильтрах, где требуется стабильная индуктивность при высоких рабочих токах.
Технические характеристики
| Тип | дроссель |
| Серия | FXL0630 |
| Индуктивность | 2.2μH |
| Допуск | 20 % |
| Корпус/типоразмер | Wire Wound Molded SMD Power Inductor |
| Маркировка | 3-digit code |
| Тип монтажа | SMD |
| Размеры | A: 7.0±0.3mm; B: 6.6±0.2mm; C: 2.8±0.2mm; D: 1.6±0.3mm; E: 3.0±0.3mm |
| Артикул | FXL0630-2R2-M |
| Без галогенов | Да |
| Материал сердечника | Alloy Sponge Powder |
| Материал провода | Polyurethane copper wire |
| Соотв. RoHS | Да |
| Test condition | 100kHz, 1V |
| Сопротивление DC макс. | — |
| Материал клеммы | Copper plated with Sn |
| Heating current max | — |
| Heating current typ | — |
| Допуск индуктивности | ±20% |
| Saturation current max | — |
| Saturation current typ | — |
| Recommended land pattern | A typ: 3.7mm; B typ: 8.4mm; C typ: 3.5mm |
| Макс. раб. темп. | 125°C |
