Трёхфазный драйвер IC 600В, I вых 160/340mA SOP
У поставщика
ПроизводительXiner
КатегорияМикросхемы
У поставщиков
19 шт.
Норм. уп.: 20
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт290,27 ₽
Сумма1 451,35 ₽
+ доплата 490,00 ₽
В наличии19 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 10 — 280,20 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 1 451,35 ₽. До заказа без доплаты не хватает 15 848,65 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 451,35 ₽
Описание

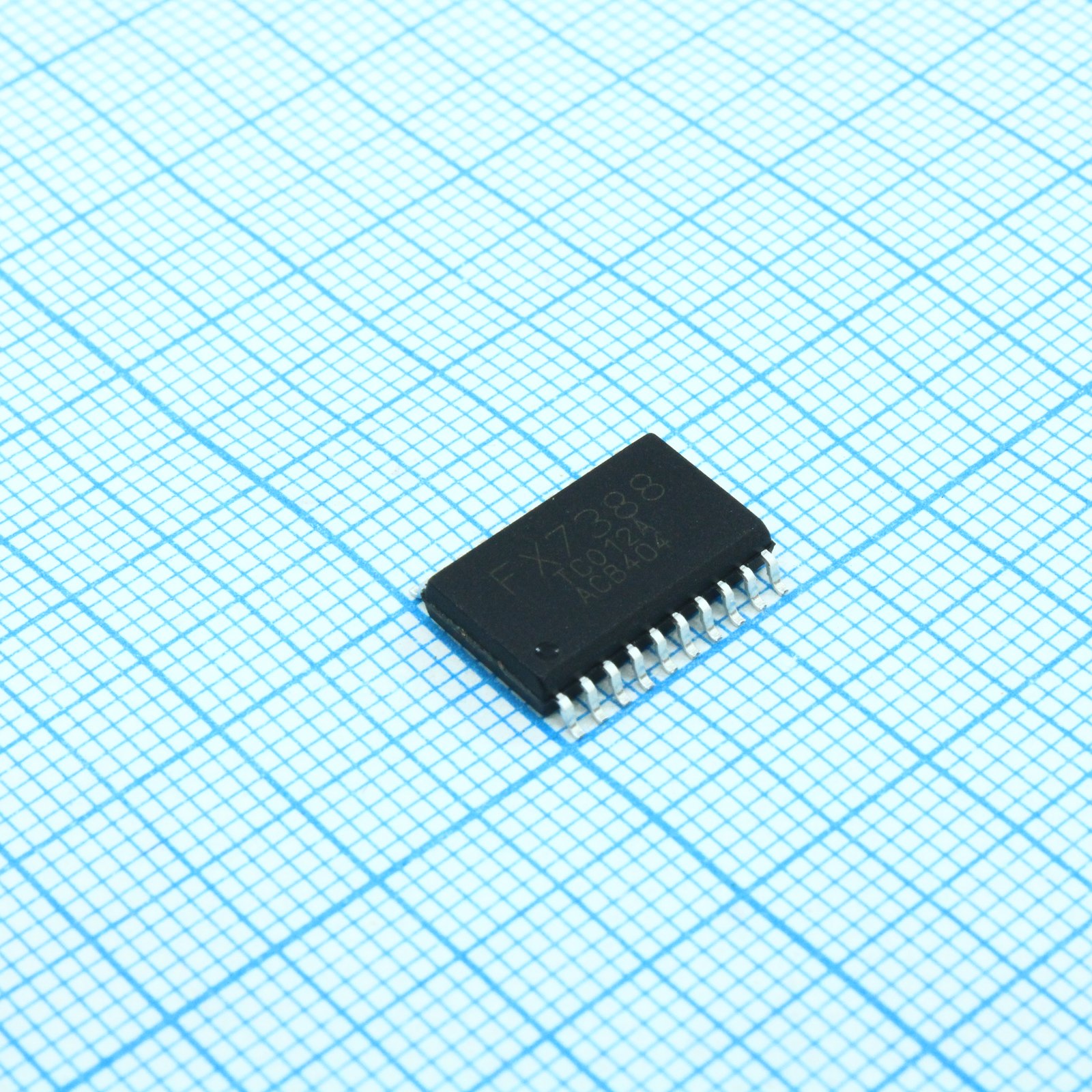

Трёхфазный драйвер IC от Xiner. Микросхема рассчитана на напряжение до 600 В и выходной ток 160/340 мА. Выпускается в корпусе SOP, упаковка — лента в катушке. Подходит для управления двигателями в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SOP-20, SOP-24, SOP-28 (300mil) |
| Vbs max | 18V |
| Функция | 3-phase half-bridge gate driver for power MOSFET and IGBT |
| Тип монтажа | SMD |
| Кол-во выводов | 20/24/28 |
| Описание | High Voltage 3-Phase Gate Driver |
| Артикул | FX7388 |
| Применение | 3-phase motor inverter driver, air conditioner, washing machines |
| Ширина корпуса | 300mil |
| Вых. ток | 160mA source / 340mA sink |
| Supply vcc max | 18V |
| V5v ldo output | 5V |
| Ном. напряжение | 600V |
| Vbs uvlo rising | 7.8V |
| Vcc uvlo rising | 9.5V |
| Vbs uvlo falling | 7.2V |
| Vcc uvlo falling | 8.8V |
| Выходной ток стока | 340mA |
| Vbs recommended max | 18V |
| Vbs recommended min | 11V |
| Built in input filter | Да |
| Выходной ток истока | 160mA |
| Блокировка при пониж. напряжении | Да |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Shoot through protection | Да |
| Совместимость входной логики | 3.3V/5V/15V |
| Minimum input pulse width | 400ns |
| Bootstrap supply supported | Да |
| Built in dead time control | Да |
| Input pull down resistance | 200kΩ |
| Supply vcc recommended max | 18V |
| Supply vcc recommended min | 11V |
| Logic ground floating range | ±5V (FX7388-S2 PGND to SGND) |
| Диап. раб. темп. | -40°C to 125°C |
| Common mode dvdt noise canceling | Да |
