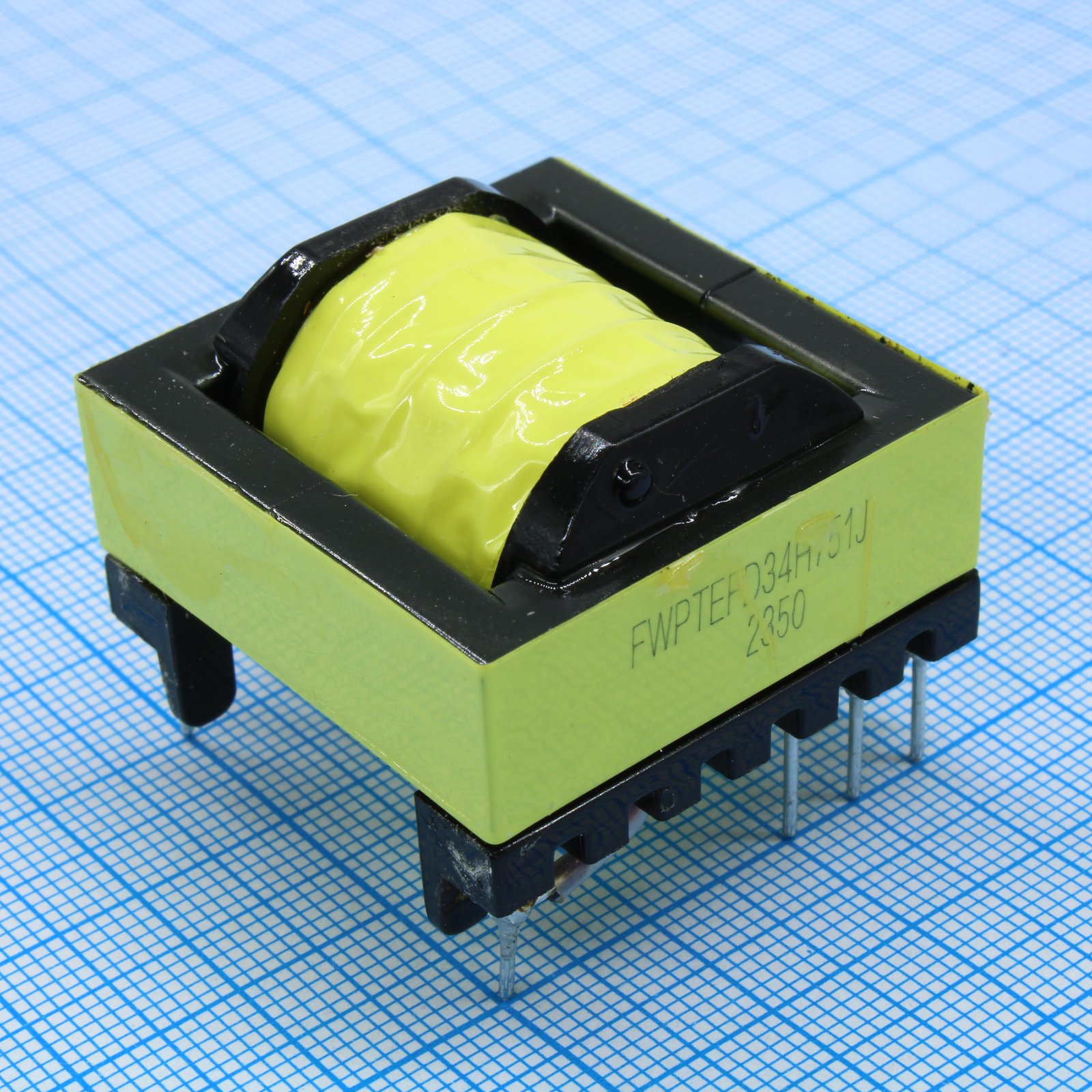

Дроссель двухобмоточный корпус ETD34, инд. первичной обмотки 750мкГн, раб.напряжение 85-265В (50-60Гц), раб.ток 1А, раб. мощность 150ВА, раб.тем-ра: -30...+115С
У поставщика
ПроизводительFerriwo
КатегорияДроссели выводные
У поставщиков
3 408 шт.
Норм. уп.: 56
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт100,63 ₽
Сумма503,15 ₽
+ доплата 750,00 ₽
В наличии3 348 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 5 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии60 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 159,42 ₽
Заказ со склада «Склад 16» с этой позицией — 503,15 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
5 шт · Склад 16 · 503,15 ₽
Описание
Дроссель двухобмоточный Ferriwo в корпусе ETD34. Предназначен для работы в импульсных источниках питания и преобразователях напряжения. Индуктивность первичной обмотки составляет 750 мкГн при рабочем токе до 1 А. Компонент рассчитан на напряжение сети 85–265 В (50–60 Гц) и мощность до 150 ВА, сохраняя работоспособность в диапазоне температур от -30 до +115 °C.
Технические характеристики
| Индуктивность | 750uH ±5% at 100kHz 1.0V |
| Индуктивность | 750мкГн |
| Корпус/типоразмер | ETD34 |
| Сердечник | FW40-EE30 |
| RoHS | Да |
| Tape | JY25-A1 |
| Провод | 2UEW 0.25mm, 2UEW 0.32mm |
| Bobbin | EE30 6+6PIN |
| Ток, А | 1А |
| Varnish | T4260GK |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Кол-во выводов | 6+6 |
| Размеры | 32.0mm MAX x 32.0mm MAX x 20.0mm MAX |
| Winding n1 | 2UEW 0.32mm*1P/36Ts, Tape: 2 layer |
| Winding n2 | 2UEW 0.32mm*1P/36Ts, Tape: 1 layer |
| Winding n3 | 2UEW 0.32mm*1P/36Ts, Tape: 2 layer |
| Winding n6 | 2UEW 0.25mm*1P/20Ts, Tape: 2 layer |
| Customer pn | FWPTEE30H-751J |
| Описание | TRANSFORMER |
| Артикул | FWPTEE30H-751J |
| Производитель | FERRÍWO |
| Drawing title | E30-V3 |
| Дата редакции | 2015.04.15 |
| Inductance pins | L(5-4) |
| Hi pot n1 n5 to n6 | AC 50Hz 1000V 2mA 3SEC |
| Температурный рейтинг | 155°C |
| Сайт производителя | www.ferriwo.com |
| Hi pot secondary to core | AC 50Hz 1500V 2mA 3SEC |
| Испытание изоляции первичная-вторичная | AC 50Hz 3000V 2mA 3SEC |
