Документация
Трансформатор силовой корпус EFD25, номинальное напряжение 85-265В (50-60Гц), рабочий ток 0.5А, номинальная мощность 100 ВА, индуктивность первичной обмотки 410мкГн, диапазон рабочих температур -30...+115С (аналог EFD25.050.163.0536)
У поставщика
ПроизводительFerriwo
КатегорияТрансформаторы
У поставщиков
8 033 шт.
Норм. уп.: 100
Цены поставщиков
Склад 16
В наличии:7 780 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,39 |
Склад 13
В наличии:253 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 65,84 |
| от 20 | 64,55 |
| от 39 | 62,82 |
| от 100 | 60,40 |
| от 200 | 57,50 |
Описание
Трансформатор силовой Ferriwo на сердечнике EFD25 предназначен для работы в импульсных источниках питания. Модель рассчитана на универсальное входное напряжение 85-265В и обеспечивает номинальную мощность 100 ВА. Компонент отличается индуктивностью первичной обмотки 410 мкГн и широким диапазоном рабочих температур от -30 до +115°C, что подходит для промышленной и бытовой электроники.
Технические характеристики
| Tin | Sn99.3Cu0.7 lead free |
| Сердечник | EFD25/26/9 FW95 or equivalent |
| Flux | TF9100 |
| Tape | CT280, 130°C, UL No. E165111 |
| Wire | 2UEW-F, 155°C, UL No. E84081 |
| Bobbin | EFD25(5+5) Phenolic, 150°C, UL No. E59481 |
| Ток, А | 0.5А |
| Корпус | EFD25 |
| Номер спец. | PS-2021-077 |
| Varnish | John C. Dolph BC-346A, UL No. E317427, 130°C |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Кол-во выводов | 10 |
| Baked time | 1~1.5 hours |
| Индуктивность | 414uH ±5% @ 1KHz, 0.3V (pins 4-8) |
| Дата выпуска | 2021-09-03 |
| Winding n1 | pins 4-8, 0.28∮ x1P, 48Ts, CLOSE, 1Ts tape |
| Winding n2 | pins 6-1, 0.28∮ x1P, 48Ts, CLOSE, 1Ts tape |
| Winding n3 | pins 5-3, 0.28∮ x1P, 8Ts, SPREAD, 2Ts tape |
| Customer pn | EFD25-414uH |
| Описание | Transformer |
| Испытание высоким напряжением | N1<->N3 1.0KV @2mA 3sec AC; N1,N2<->N3 1.5KV |

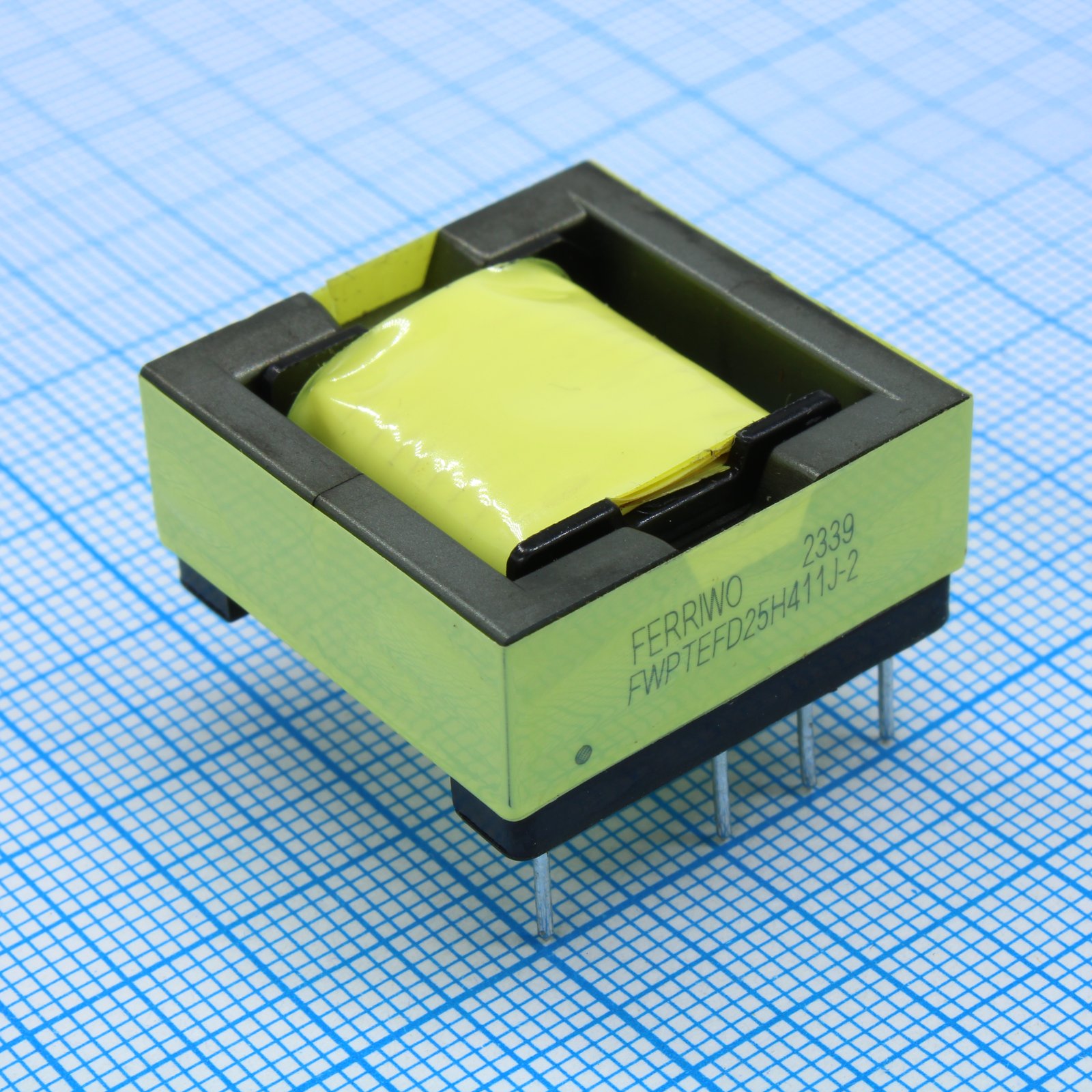

| Артикул | FWPTEFD25H411J-2 |
| Vacuum time | 15~20 minutes |
| Производитель | Haining Ferriwo Electronics Co., Ltd. |
| Входное напряжение | 85-265V (50-60Hz) |
| Test humidity | 65 ±5% RH |
| Рабочий ток | 0.5A |
| Test temperature | 25°C |
| Baked temperature | 120°C ±10°C |
| Nominal rated power | 100 VA |
| Vacuum varnish ratio | 1:2 |
| Индуктивность | 410мкГн |
| Диап. раб. темп. | -30...+115°C |
