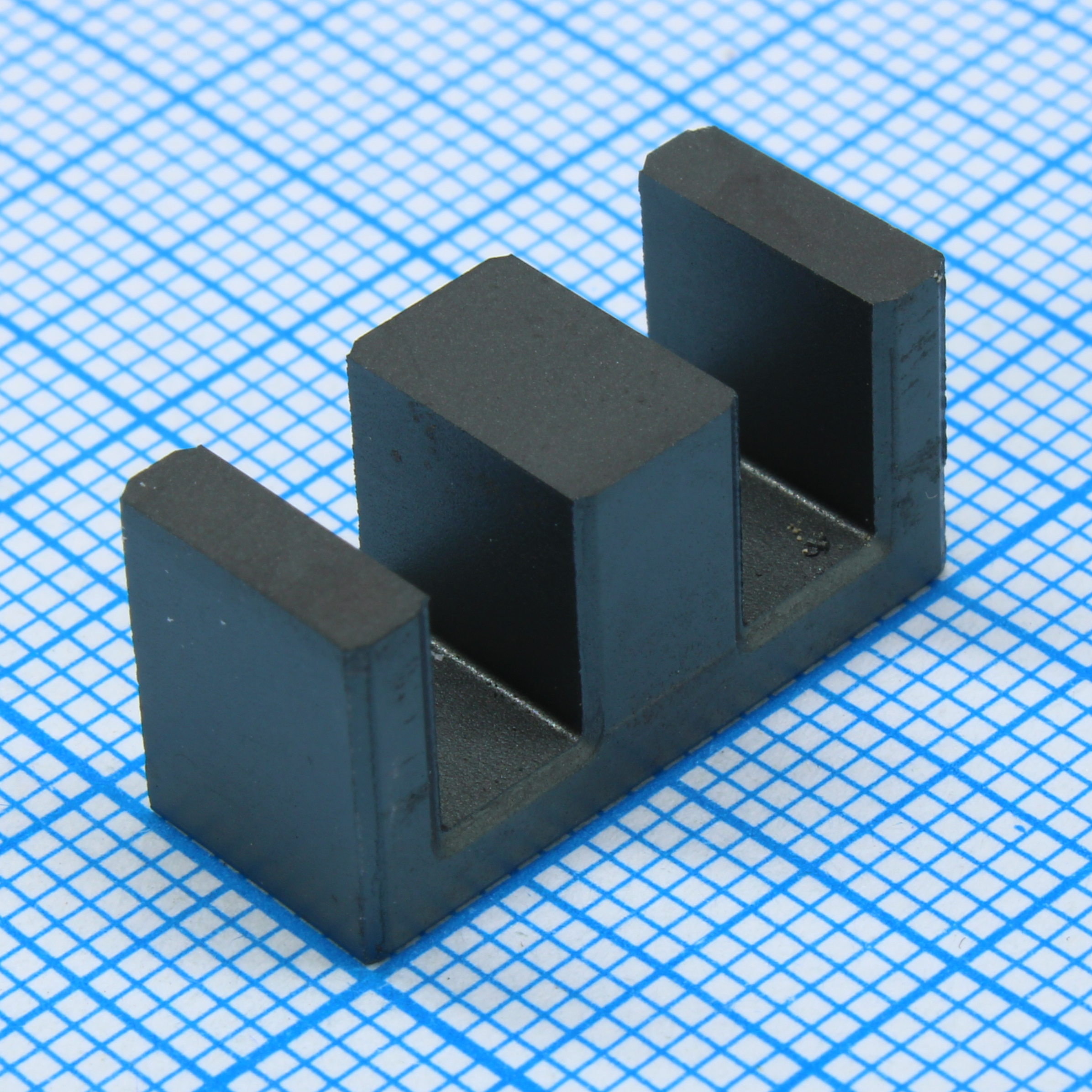

Сердечник EE типоразмер EE20/20/9, материал FW95, AL=2800нГн/вит²
У поставщика
ПроизводительFerriwo
КатегорияФерритовые сердечники
У поставщиков
103 969 шт.
Норм. уп.: 288
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт4,21 ₽
дешевле всех
Сумма842,00 ₽
+ доплата 750,00 ₽
В наличии102 169 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 200 штюрлицам и ИП
Склад 13срок до недели
Цена за шт8,26 ₽
Сумма1 652,00 ₽
+ доплата 490,00 ₽
В наличии1 800 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 288 — 7,58 ₽ (−8%)
Заказ со склада «Склад 16» с этой позицией — 842,00 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
200 шт · Склад 16 · 842,00 ₽
Описание
Сердечник EE20/20/9 от производителя Ferriwo выполнен из ферритового материала FW95. Эта модель характеризуется значением фактора индуктивности AL, равным 2800 нГн/вит². Сердечники типоразмера EE20/20/9 широко применяются в импульсных источниках питания и трансформаторах для эффективной передачи энергии и фильтрации помех.
Технические характеристики
| Тип | EE20/20/9 |
| Le mm | 46.32 |
| Ae mm2 | 48.06 |
| Ve mm3 | 2226.0 |
| Рисунок | FIG.1 |
| C1 mm-1 | 0.96 |
| Материал | FW95 |
| Тип монтажа | Выводной |
| AL nH per N2 | FW95: 2800 |
| Корпус | EE20/20/9 |
| Размеры мм | A: 20.0±0.6; B: 9.9±0.2; C: 8.8±0.25; D: 5.7±0.2; E: 14.1min; F: 7.2±0.2 |
| Материал | FW95 |
| Weight g per pair | 7.50 |
| Индуктивность/виток (AL) | 2800нГн/вит² |
