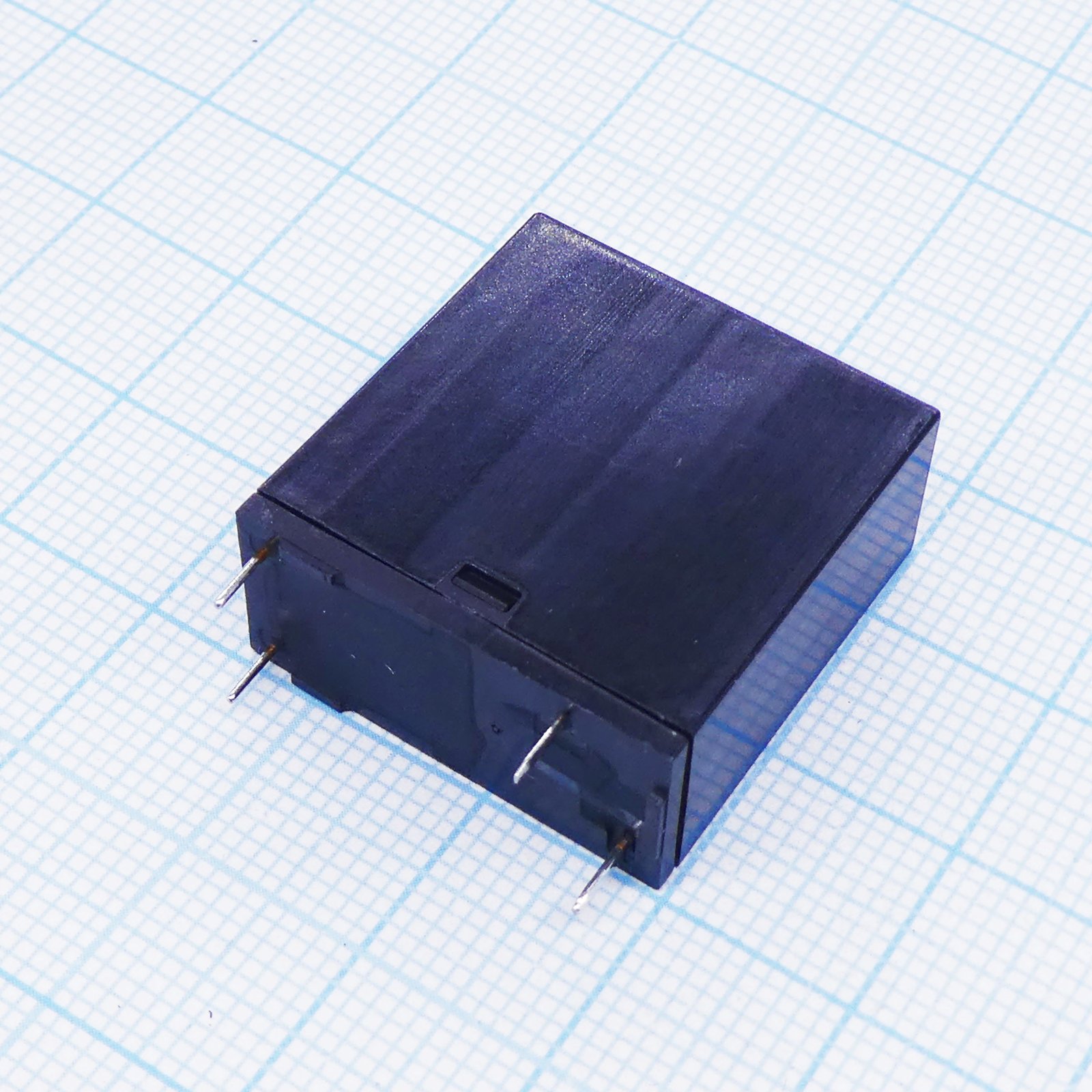

Реле силовое, 16 A, 12 В, SPST-NO (24x11x25)мм монтаж в отверстие
У поставщика
ПроизводительFCL
У поставщиков
219 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:219 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 251,82 |
| от 10 | 236,57 |
| от 19 | 224,15 |
| от 37 | 214,90 |
| от 73 | 208,02 |
Описание
Силовое реле FCL FTR-K2AK012T коммутирует нагрузку до 16 А при напряжении катушки 12 В постоянного тока. Компонент имеет один нормально разомкнутый контакт (SPST-NO) и выполняется в компактном корпусе 24x11x25 мм для монтажа в отверстия на плате. Подходит для промышленной автоматики, блоков питания и управления нагрузками в бытовой технике.
Технические характеристики
| Серия | FTR-K1 / FTR-K2 |
| Вес | Approximately 13g |
| Герметизация | Flux proof (RT II) |
| Категория | B / 250V |
| Creepage | 6mm |
| Тип монтажа | tht (сквозное отверстие) |
| Clearance | 6mm |
| Рейтинг UL | 16A, 30VDC (resistive); 15A, 140VAC (resistive); 10A, 277VAC (resistive); 1/2 HP 125VAC (UL); 1/3 HP 125VAC (CSA); TV-5 120VAC; TV-8 120VAC; Pilot duty A300 (UL), C300 (CSA) |
| Cqc rating | 16A 250VAC |
| Размеры | 24 x 11 x 25 mm |
| Тип реле | Power Relay, 1 Pole, 16A |
| Vde rating | 16A, 250VAC (cosφ=1); 8A, 250VAC (cosφ=0.4); 16A, 30VDC; 250VAC 5/80A inrush |
| Wire class | Class B (130°C) |
| Время срабатывания | 15ms max (without bounce) |
| Время отпускания | 5ms max (without bounce) |
| Solder method | Flow solder or soldering iron; reflow soldering prohibited |
| Material group | IIIa |
| Соотв. RoHS | Да |
| Soldering iron | 30-60W, maximum 350-360°C, maximum 3 sec |
| Surge strength | 10kV |
| Сопр. катушки | 270Ω ±10% |
| Flow solder dip | within 5 sec at 255°C ± 5°C |
| Мех. ресурс | 2 x 10^6 operations min |
| Coil rated power | 530mW at 20°C |
| Материал контакта | Silver tin oxide (AgSnO2) |
| Степень загрязнения | 3 |
| Одобр. безоп. | UL, CSA, VDE, CQC |
| Покрытие выводов | Sn-3.0Ag-0.5Cu (lead-free) |
| Описание | General Purpose Relays POWER SPST |
| Coil operate power | 260mW at 20°C |
| Coil rated voltage | 12VDC |
| Electrical life ac | 100 x 10^3 operations min |
| Electrical life dc | 100 x 10^3 operations min |
| Класс горючести | 94V-0 |
| Lamp load life tv5 | 25 x 10^3 operations min |
| Min switching load | 100mA, 5VDC |
| Эл. прочность | 4kV |
| Flow solder preheat | maximum 120°C within 90 sec |
| Макс. коммутируемая мощность | 4000VA / 480W |
| Cadmium free contact | Да |
| Contact construction | Single |
| Max carrying current | 16A |
| Примечание | 12VDC 16A SPST-NO |
| Конфигурация контактов | SPST-NO (1 Form A) |
| Макс. коммутируемое напряжение | 400VAC / 300VDC |
| Safety standard voltage | 250V (EN61810-1, VDE0435) |
| Тип упаковки | Bulk (россыпь) |
| Номин. контактов (резистивная) | 250VAC / 30VDC / 16A |
| Coil must operate voltage | 8.4VDC |
| Coil must release voltage | 0.6VDC |
| Начальное сопротивление контакта | 100mΩ max at 1A, 6VDC |
| Уровень чувствительности к влаге | Not applicable to electromechanical relays |
| Shock resistance endurance | 1000m/s² (6 ± 1ms) |
| Диап. раб. темп. | -40°C to +70°C (no frost) |
| Pcb mounting hole tolerance | ±0.1mm unless otherwise specified |
| Описание (англ.) | Power Relay 12VDC 16A SPST-NO(24x11x25)mm THT |
| Insulation resistance initial | 1000MΩ min at 500VDC |
| Shock resistance misoperation | 200m/s² (11 ± 1ms), >1µs |
| Vibration resistance endurance | 10 to 55 to 10Hz, single amplitude 0.75mm |
| Surge strength coil to contacts | 10000V / 1.2 x 50µs standard wave |
| Insulation distance coil contact | 6mm minimum |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) 1min |
| Vibration resistance misoperation | 10 to 55 to 10Hz, single amplitude 0.75mm, >1µs |
| Dielectric strength contacts to coil | 4000VAC (50/60Hz) 1min |
