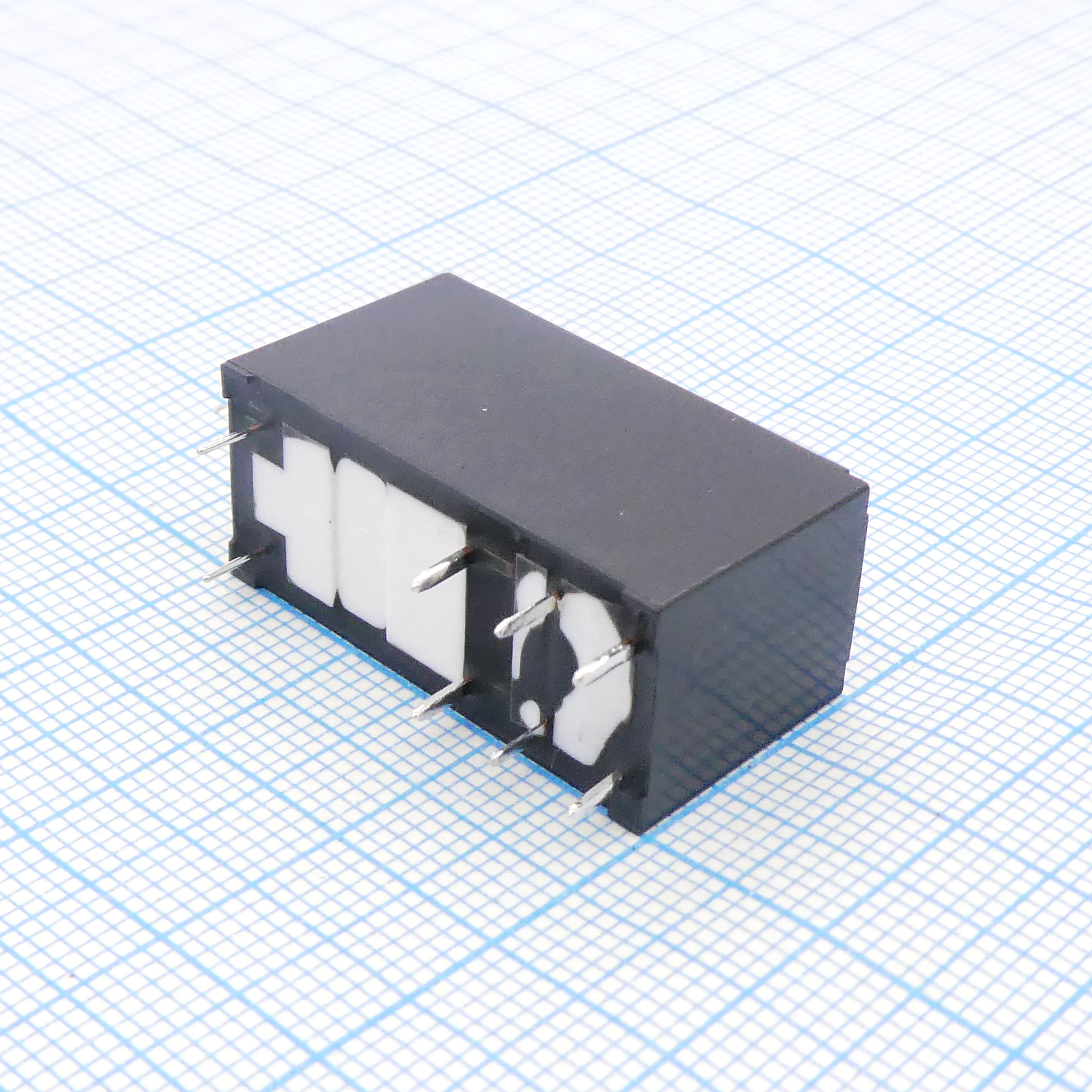

Реле силовое, 16 А, 24 В, SPDT (29x12.7x15.7)mm THT
У поставщика
ПроизводительFCL
У поставщиков
108 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:108 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 255,77 |
| от 10 | 240,18 |
| от 25 | 227,46 |
| от 50 | 218,01 |
| от 100 | 210,97 |
Описание
Реле силовое FCL FTR-K1CK024W. Коммутирует ток до 16 А при напряжении катушки 24 В постоянного тока. Компонент имеет один переключающий контакт (SPDT) и выполнен в компактном корпусе для монтажа в отверстия печатной платы. Подходит для промышленной автоматики и систем управления питанием.
Технические характеристики
| Вес | 13g |
| Корпус | FTR-K1 series |
| Герметизация | Flux proof, RTII |
| Creepage | 10mm |
| Тип монтажа | tht (сквозное отверстие) |
| Clearance | 10mm |
| Мощность катушки | 400mW |
| Размеры | 12.7 x 29.0 x 15.7 mm |
| Артикул | FTR-K1CK024W |
| Напряжение катушки | 24VDC |
| Время срабатывания | max 15ms |
| Время отпускания | max 5ms |
| Соотв. RoHS | Да |
| Сопр. катушки | 1440 ohms |
| Мех. ресурс | min 20 x 10^6 operations |
| Shock endurance | min 1000m/s² (6±1ms) |
| Материал контакта | AgSnO2 |
| Станд. безоп. | UL, CSA, VDE, CQC |
| Описание | General Purpose Relays 16A/TV-5 COMPACT |
| Сопр. контакта | max 100mOhm at 1A 6VDC |
| Electrical life ac | min 50 x 10^3 operations |
| Electrical life dc | min 30 x 10^3 operations |
| Макс. пусковой ток | 80A at 250VAC |
| Min switching load | 100mA at 5VDC |
| Shock misoperation | min 100m/s² (11±1ms) |
| Макс. коммутируемая мощность | 4000VA / 384W |
| Vibration endurance | 10-55Hz, 0.75mm amplitude |
| Max carrying current | 20A |
| Must operate voltage | 16.8VDC |
| Must release voltage | 2.4VDC |
| Примечание | 24VDC 16A SPDT |
| Конфигурация контактов | SPDT (1 form C) |
| Сопр. изоляции | min 1000MΩ at 500VDC |
| Макс. коммутируемое напряжение | 440VAC / 300VDC |
| Раб. температура | -40°C to +85°C |
| Electrical life inrush | min 10 x 10^3 operations at 85°C, 80A 250VAC |
| Vibration misoperation | 10-55Hz, 0.35mm amplitude |
| Тип упаковки | Palette (палетта) |
| Номин. контактов (резистивная) | 16A at 250VAC / 24VDC |
| Electrical life lamp tv5 | min 25 x 10^3 operations |
| Описание (англ.) | Power Relay 24VDC 16A SPDT(29x12.7x15.7)mm THT |
| Surge strength coil to contacts | 10000V |
| Эл. прочность разомкнутых контактов | 1000VAC |
| Прочность изоляции катушка-контакты | 5000VAC |
