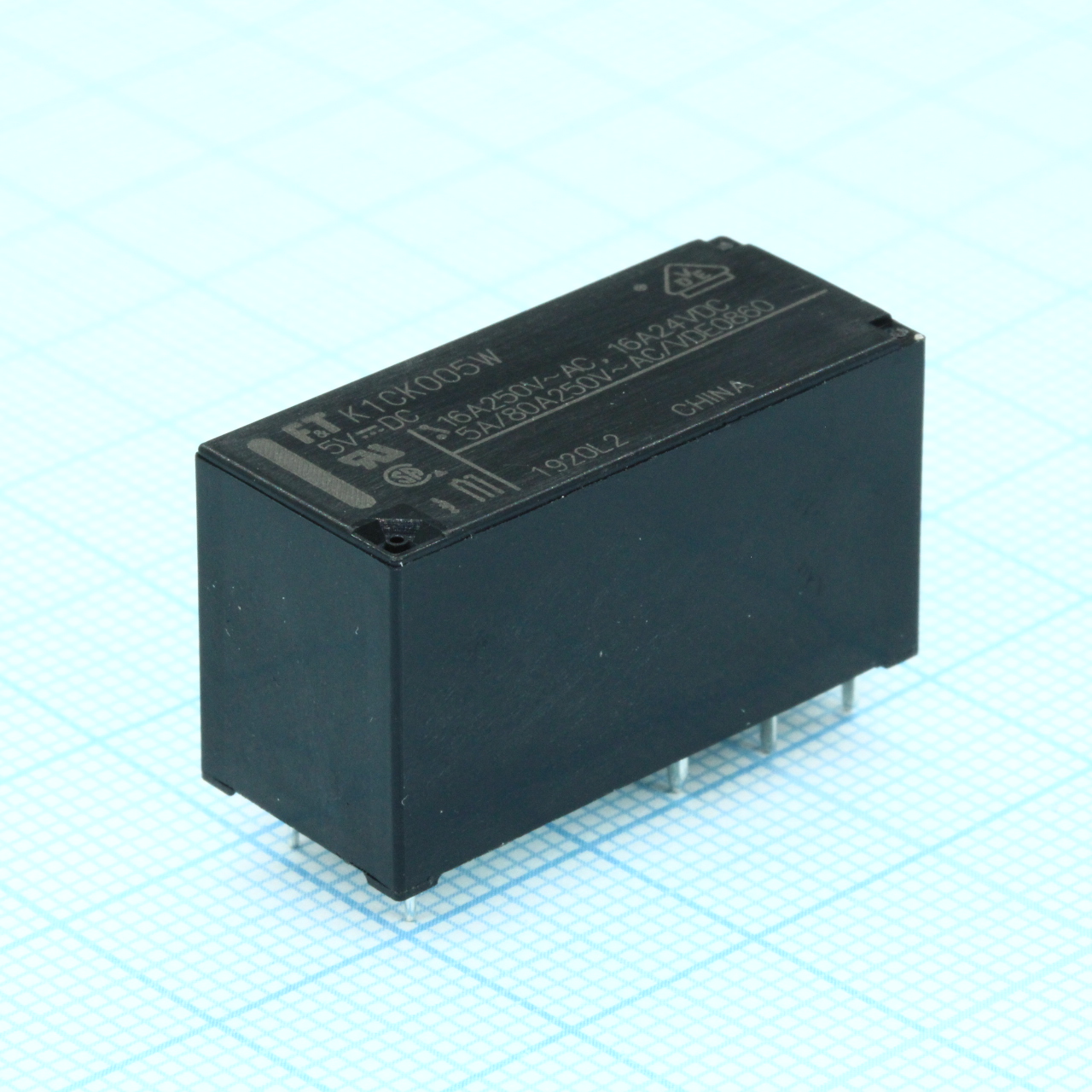

Реле силовое, 14 А, 5 В, SPDT (29x12.7x15.7)mm THT
У поставщика
ПроизводительFCL
У поставщиков
509 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:509 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 243,11 |
| от 17 | 229,85 |
| от 50 | 219,33 |
| от 75 | 210,08 |
| от 150 | 203,83 |
Описание
Реле силовое от FCL. Коммутирует нагрузку до 16 А при напряжении катушки 5 В постоянного тока, имеет переключающую группу контактов SPDT. Компонент выполнен в компактном корпусе для монтажа в отверстия печатной платы. Подходит для промышленной автоматики и управления нагрузками в бытовой электронике.
Технические характеристики
| Вес | 13g approximately |
| Герметизация | RTIII |
| Creepage | 10mm |
| Тип монтажа | THT |
| Clearance | 10mm |
| Без свинца | Да |
| Размеры | 29.3mm x 13.0mm x 15.7mm (max) |
| Время срабатывания | 15ms max |
| Тип корпуса | Sealed type |
| Время отпускания | 5ms max |
| Соотв. RoHS | Да |
| Сопр. катушки | 62Ω ±10% |
| Мех. ресурс | 20 x 10^6 operations min |
| Coil rated power | 400mW |
| Материал контакта | AgSnO2 |
| Станд. безоп. | UL, CSA, VDE, EN61810-1, EN60730-1, EN60335-1 |
| Описание | General Purpose Relays POWER |
| Contact rating ul | 16A, 277VAC resistive at 105°C |
| Coil rated voltage | 5VDC |
| Contact rating vde | 16A, 250VAC (cosφ1) at 105°C |
| Min switching load | 100mA, 5VDC |
| Макс. коммутируемая мощность | 4000VA |
| Coil operating power | 200mW |
| Max carrying current | 20A |
| Must operate voltage | 3.5VDC |
| Must release voltage | 0.5VDC |
| Примечание | 5VDC 16A SPDT |
| Конфигурация контактов | 1 form C (SPDT) |
| Макс. коммутируемое напряжение | 440VAC |
| Rated contact current | 16A |
| Тип упаковки | Коробка с паллетами |
| Pcb mounting hole layout | см. технический паспорт |
| Electrical life resistive | 10 x 10^3 operations min |
| Начальное сопротивление контакта | 100mΩ max at 1A, 6VDC |
| Shock resistance endurance | 1000m/s² (6±1ms) |
| Диап. раб. темп. | -40°C to +105°C |
| Описание (англ.) | Power Relay 5VDC 16A SPDT (29mm 12.7mm 15.7mm) THT |
| Insulation resistance initial | 1000MΩ min at 500VDC |
| Shock resistance misoperation | 100m/s² (11±1ms) |
| Vibration resistance endurance | 10 to 55 to 10Hz, single amplitude 0.75mm |
| Surge strength coil to contacts | 10000V |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
| Vibration resistance misoperation | 10 to 55 to 10Hz, single amplitude 0.35mm |
| Dielectric strength contacts to coil | 5000VAC 1min |
