Реле силовое, 16А, 12В, SPST-NO
У поставщика
ПроизводительFCL
У поставщиков
125 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:125 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 112,56 |
| от 7 | 110,49 |
| от 13 | 107,69 |
| от 25 | 103,42 |
| от 75 | 97,19 |
Описание

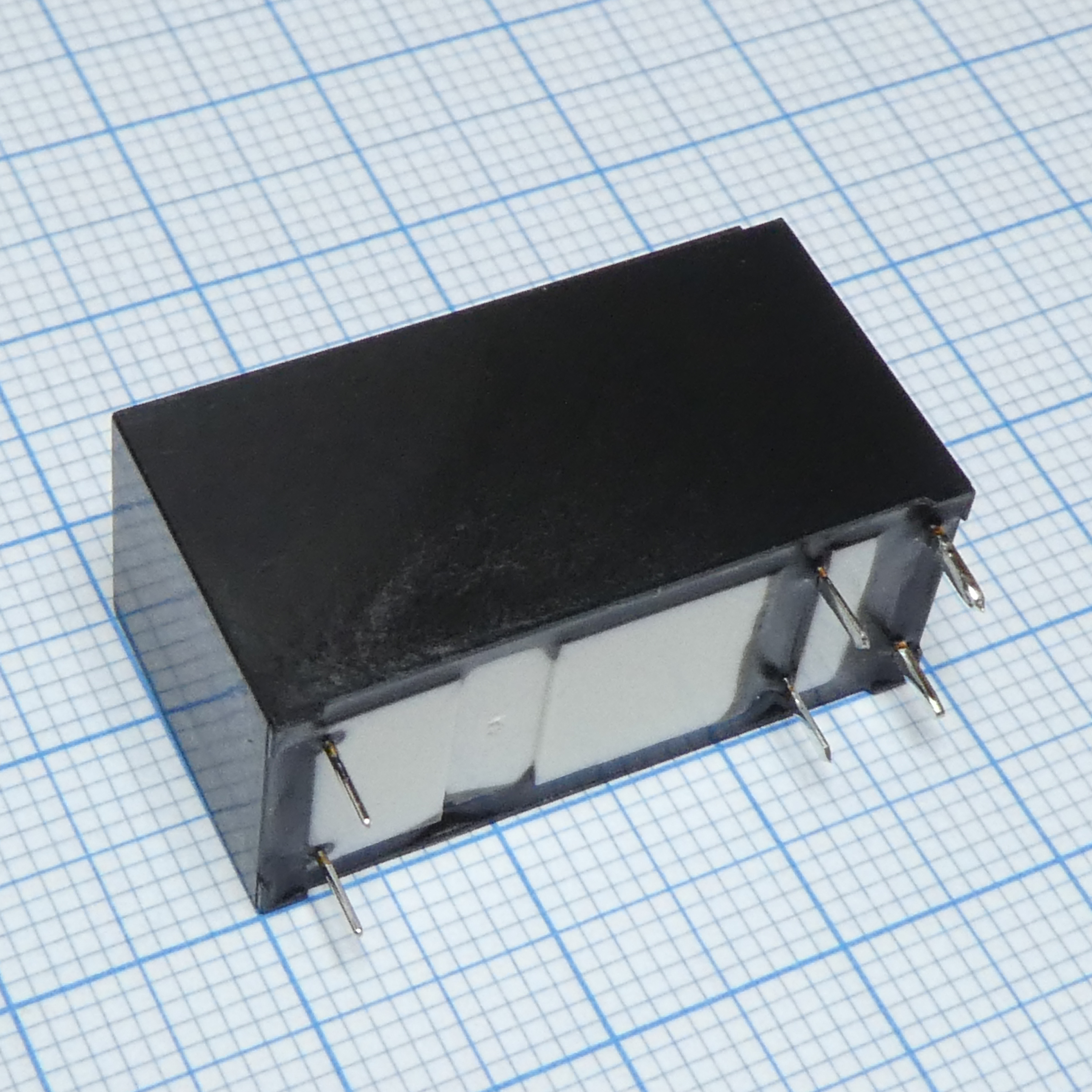

Силовое реле FCL FTR-K1AK012T с нормально разомкнутым контактом (SPST-NO) рассчитано на коммутацию до 16 А при напряжении катушки 12 В. Компонент выполнен в корпусе для монтажа в отверстия (THT) и потребляет 400 мВт. Подходит для промышленной автоматики, систем управления и бытовой техники.
Технические характеристики
| Серия | FTR-K1 |
| Вес | 13g approx |
| Тип монтажа | Through-hole (THT) |
| Тип катушки | стандартный |
| Coil class | Class F |
| Мощность катушки | 400mW |
| Размеры | 29 x 12.7 x 15.7 mm |
| Артикул | FTR-K1AK012T |
| Горючесть | UL 94V-0 |
| Время срабатывания | 15ms max (at nominal voltage, no bounce) |
| Время отпускания | 5ms max (at nominal voltage, no bounce) |
| Ном. ток | 16A |
| Ном. напряжение | 250VAC / 24VDC |
| Тип компонента | силовое реле |
| Соотв. RoHS | Да |
| Surge strength | 10000V (1.2x50µs) |
| Шаг выводов | 5.0mm |
| Сопр. катушки | 360Ω ±10% |
| Contact cadmium | Cadmium free |
| Dimensions body | 29mm x 20mm x 15.7mm (approx) |
| Мех. ресурс | 20x10^6 operations min |
| Shock endurance | 1000m/s² (6±1ms) |
| Материал контакта | AgSnO2 (TV-5 rated) |
| Станд. безоп. | UL, CSA, VDE, SEMKO, TV-5 |
| Описание | General Purpose Relays POWER |
| Contact rating tv5 | 120VAC 78A inrush |
| Electrical life ac | 50 x 10^3 operations minimum |
| Electrical life dc | 30 x 10^3 operations minimum |
| Min inrush current | 120VAC 78A (TV-5) |
| Min switching load | 10mA 5VDC |
| Shock misoperation | 100m/s² (11±1ms) |
| Расположение контактов | 1 form A (SPST-NO) |
| Electrical life tv5 | 25x10^3 operations min |
| Vibration endurance | 10-55Hz, 1.5mm double amplitude |
| Coil nominal voltage | 12VDC |
| Ном. напряжение катушки | 12VDC |
| Max carrying current | 16A |
| Max switching rating | 4000VA / 384W |
| Must operate voltage | 8.4VDC |
| Must release voltage | 1.2VDC |
| Cadmium free contacts | Да |
| Сопр. изоляции | 1000 MΩ min at 500VDC |
| Макс. коммутируемый ток | 16A |
| Макс. коммутируемое напряжение | 440VAC / 300VDC |
| Раб. температура | -40°C to +85°C (no frost) |
| Minimum switching load | 10mA 5VDC (reference) |
| Vibration misoperation | 10-500Hz, 5g (0.35mm double amplitude) |
| Maximum switching power | 4000VA / 384W |
| Номин. контактов (резистивная) | 16A 277VAC / 24VDC |
| Electrical life lamp tv5 | 25 x 10^3 operations minimum |
| Maximum carrying current | 16A |
| Coil must operate voltage | 8.4VDC |
| Coil must release voltage | 1.2VDC |
| Maximum switching current | 16A |
| Maximum switching voltage | 440VAC / 300VDC |
| Начальное сопротивление контакта | 100mOhm max at 1A 6VDC |
| Initial contact resistance | 100mΩ max at 1A 6VDC |
| Shock resistance endurance | 1000 m/s^2 (6±1ms) min |
| Electrical life ac resistive | 50x10^3 operations min |
| Electrical life dc resistive | 30x10^3 operations min |
| Shock resistance misoperation | 100 m/s^2 (11±1ms) min |
| Vibration resistance endurance | 10 to 55Hz, double amplitude 1.5mm |
| Vibration resistance misoperation | 10 to 500Hz, 5gn (double amplitude 0.35mm) |
| Прочность изоляции катушка-контакты | 5000VAC 1min |
| Insulation distance coil to contacts | ≥10mm |
| Dielectric strength between open contacts | 1000VAC 1min |
| Dielectric strength between coil and contacts | 5000VAC 1 minute |
