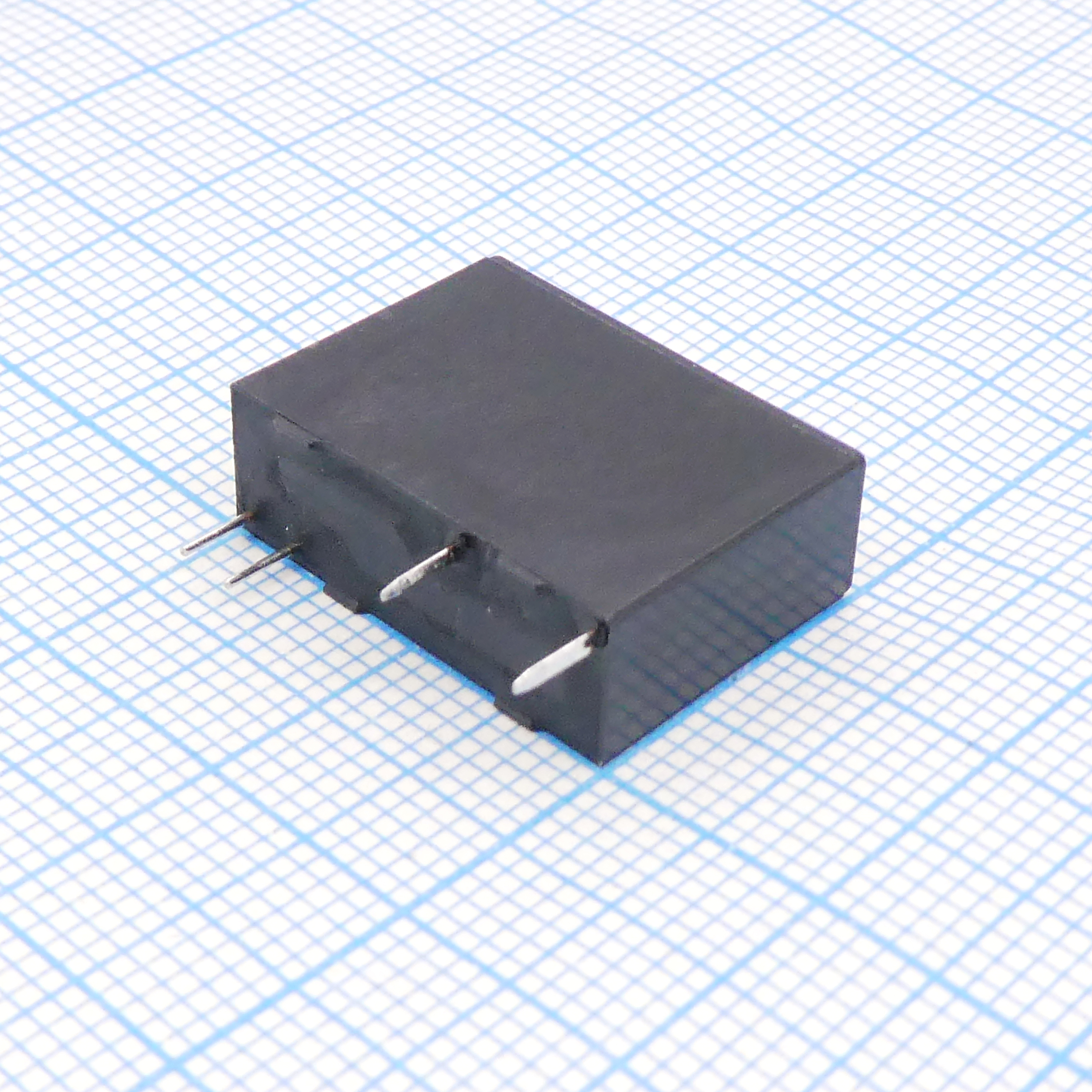

Реле FTR-F3AA024E-HA
У поставщика
У поставщиков
47 шт.
Норм. уп.: 200
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 101,62 |
| от 6 | 98,90 |
| от 12 | 97,53 |
| от 25 | 95,49 |
Цены поставщиков
Склад 2
В наличии:3 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 101,62 |
| от 6 | 98,90 |
| от 12 | 97,53 |
| от 25 | 95,49 |
Склад 13
В наличии:44 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,70 |
| от 44 | 79,11 |
| от 88 | 74,67 |
| от 200 | 70,78 |
| от 400 | 68,15 |
Описание
Реле электромагнитное FTR-F3AA024E-HA производства FCL представляет собой компактное коммутационное устройство. Модель рассчитана на управляющее напряжение 24 В постоянного тока. Применяется для коммутации электрических цепей в промышленной автоматике, системах управления и бытовой технике, обеспечивая надежное переключение нагрузок.
Технические характеристики
| Тип | силовое реле |
| Серия | FTR-K1 |
| Вес | 4 g |
| Корпус | Plastic sealed RTIII |
| Герметизация | Plastic sealed (RTIII) |
| Напряжение, В | 250V |
| Категория | C / 250V |
| Creepage | 6 mm |
| Тип монтажа | Выводной |
| Clearance | 6 mm |
| Тип катушки | DC |
| Без свинца | Да |
| Мощность катушки | 200 mW |
| Размеры | 20.0 x 7.0 x 15.0 mm |
| Тип реле | Power Relay, 1 Pole Slim Type |
| Артикул | FTR-F3AA024E-HA |
| Время срабатывания | ≤10 ms |
| Время отпускания | ≤10 ms |
| Material group | III |
| Соотв. RoHS | Да |
| Покрытие пайки | Sn-3.0Ag-0.5Cu |
| Сопр. катушки | 2880 Ohm ±10% |
| Электрический ресурс | 100 x 10^3 operations at rated load |
| Flow solder dip | within 5 sec at 260C solder bath |
| Мех. ресурс | 5 x 10^6 operations |
| Coil max voltage | 57.6VDC |
| Coil rated power | 200mW |
| Материал контакта | Silver nickel (AgNi) |
| Max coil voltage | 57.6 VDC |
| Степень загрязнения | 2 |
| Станд. безоп. | UL, CSA, VDE, SEMKO, CQC |
| Coil operate power | 113mW |
| Coil rated voltage | 24VDC |
| Coil voltage rated | 24 VDC |
| Min switching load | 10 mA @ 5 VDC |
| Макс. коммутируемая мощность | 1250 VA, 150 W |
| Max carrying current | 5 A |
| Must operate voltage | 18 VDC |
| Must release voltage | 2.4 VDC |
| Конфигурация контактов | 1 Form A (SPST-NO) |
| Сопр. изоляции | 1000 MOhm @ 500 VDC |
| Макс. коммутируемое напряжение | 277 VAC, 30 VDC |
| Flow solder preheating | maximum 120C |
| Soldering iron duration | maximum 3 sec |
| Номин. контактов (резистивная) | 5 A @ 250 VAC, 5 A @ 30 VDC |
| Coil must operate voltage | 18VDC |
| Coil must release voltage | 2.4VDC |
| Начальное сопротивление контакта | 100mOhm max at 1A, 6VDC |
| Shock resistance endurance | 1000 m/s² (6±1 ms) |
| Soldering iron temperature | maximum 360C |
| Диап. раб. темп. | -40 to +85 °C |
| Insulation resistance initial | 1000MOhm min at 500VDC |
| Shock resistance misoperation | 100 m/s² (11±1 ms) |
| Vibration resistance endurance | 10 to 55 Hz, double amplitude 1.5 mm |
| Surge strength contacts to coil | 10 kV |
| Эл. прочность разомкнутых контактов | 750 VAC |
| Vibration resistance misoperation | 10 to 55 Hz, double amplitude 1.5 mm |
| Dielectric strength contacts to coil | 4000 VAC |
| Напряжение катушки, В | 250 |
