Документация
Сверхминиатюрное электромеханическое реле 2А DPDT (две контактных группы-два направления) катушка 3В 64.3Ом (10.6х5.7х9.7)мм поверхностный монтаж
У поставщика
ПроизводительFCL
У поставщиков
148 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:148 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 80,48 |
| от 10 | 78,81 |
| от 19 | 76,52 |
| от 37 | 73,04 |
| от 73 | 68,28 |
Описание

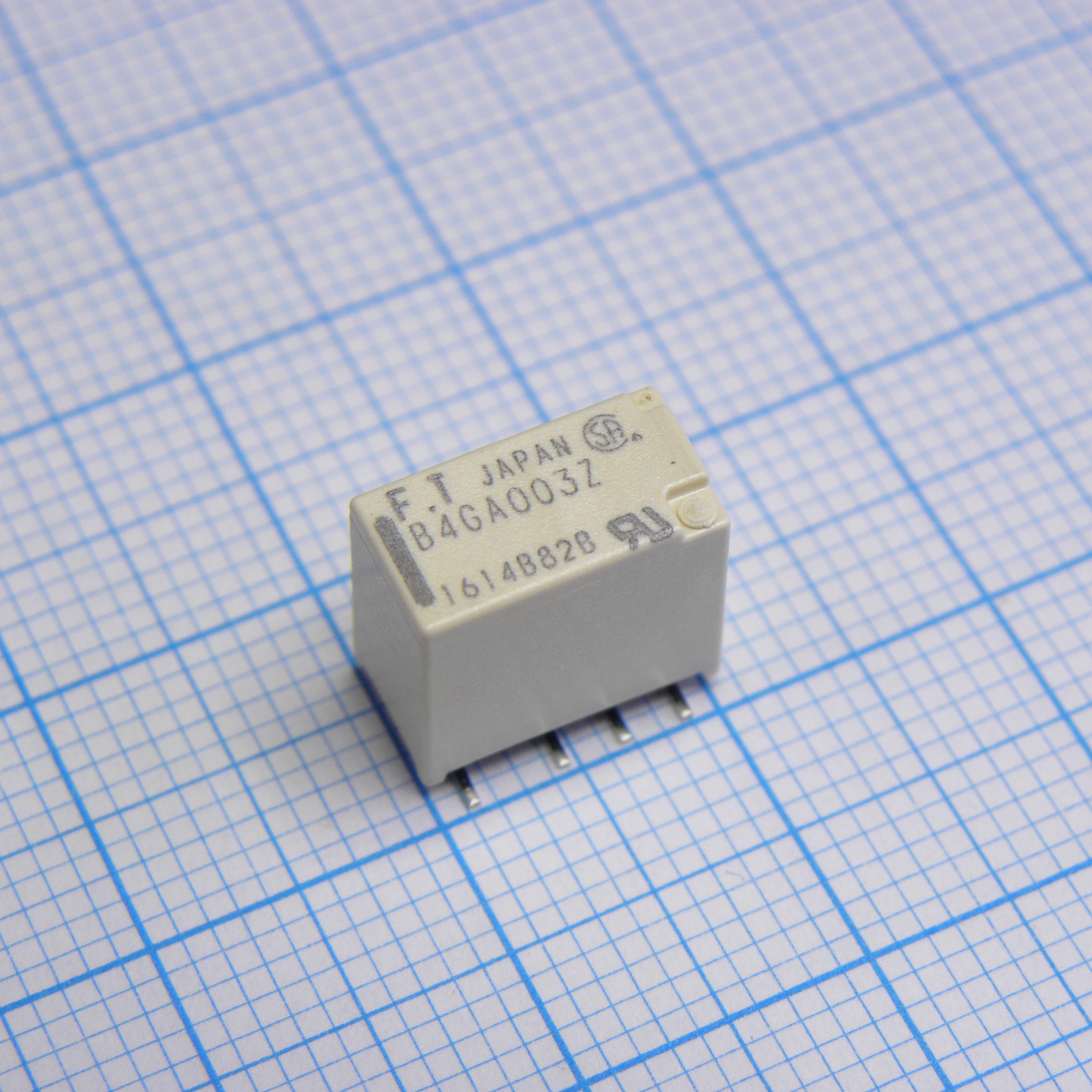

Сверхминиатюрное электромеханическое реле FCL FTR-B4GA003Z-B05 с конфигурацией контактов DPDT (две переключающие группы). Коммутирует ток до 2 А при напряжении катушки 3 В постоянного тока, сопротивление обмотки — 64,3 Ом. Корпус для поверхностного монтажа (SMD) имеет размеры 10,6 × 5,7 × 9,7 мм. Подходит для применения в компактных блоках промышленной автоматики и бытовой электроники.
Технические характеристики
| Серия | FTR-K1 |
| Вес | Approximately 1.0g |
| Герметизация | RT III (plastic sealed) |
| Тип монтажа | SMD |
| Тип катушки | Standard type (A) |
| Без свинца | Да |
| Упаковка | Tape & Reel (B05) |
| Размеры | 10.6 x 5.7 x 9.7 mm |
| Тип реле | Ultra miniature signal relay |
| Sub series | FTR-B4 |
| Время срабатывания | Max. 3ms (at nominal voltage, no bounce) |
| Время отпускания | Max. 3ms (at nominal voltage, no bounce) |
| Operate power | 80mW - 130mW |
| Тип клеммы | Surface mount (G) |
| Height max smt | 10mm |
| Соотв. RoHS | Да |
| Покрытие пайки | Sn-3.0Ag-0.5Cu |
| Сопр. катушки | 64.3Ohm +/-10% |
| Мех. ресурс | Min. 50 x 10^6 operations |
| Coil rated power | 140mW |
| Материал контакта | Gold overlay silver nickel (Z) |
| Станд. безоп. | UL 508, CSA C22.2 No. 14, Telcordia/FCC Part 68, BSI EN60950-1 |
| Описание | Low Signal Relays - PCB SIGNAL |
| Coil rated voltage | 3VDC |
| Min switching load | 0.01mA, 10mVDC |
| Макс. коммутируемая мощность | 62.5VA / 30W |
| Contact construction | Bifurcated contacts |
| Max carrying current | 2A |
| Чувствит. к влаге | MSL indicated on packing caution label |
| Примечание | 3VDC 2A DPDT |
| Конфигурация контактов | DPDT (2 Form C) |
| Макс. коммутируемое напряжение | 250VAC / 220VDC |
| Creepage open contacts | 0.28mm |
| Диапазон влажности хранения | 5% to 85% RH (no frost) |
| Clearance open contacts | 0.28mm |
| Electrical life ac load | Min. 100 x 10^3 operations at 0.3A, 125VAC |
| Electrical life dc load | Min. 100 x 10^3 operations at 1A, 30VDC |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Номин. контактов (резистивная) | 30VDC 1A / 125VAC 0.3A |
| Coil must operate voltage | 2.25VDC |
| Coil must release voltage | 0.3VDC |
| Диап. темп. хр. | -40C to +85C |
| Начальное сопротивление контакта | 100mOhm max at 1A, 6VDC |
| Creepage adjacent contacts | 1.0mm |
| Creepage coil and contacts | 1.60mm |
| Shock resistance endurance | 1000m/s2 (6 +/-1ms) |
| Clearance adjacent contacts | 1.0mm |
| Clearance coil and contacts | 1.0mm |
| Диап. раб. темп. | -40C to +85C (no frost) |
| Packaging quantity per reel | 500 pieces |
| Min order quantity tape reel | 500 pieces |
| Описание (англ.) | Relay 3VDC 64.3Ohm 2A DPDT (10.6x5.7x9.7)mm SMD Ultra Miniature Relay |
| Insulation resistance initial | Min. 1000MOhm at 500VDC |
| Shock resistance misoperation | 750m/s2 (11 +/-1ms) |
| Vibration resistance endurance | 10 to 55 to 10Hz at single amplitude 2.5mm |
| Surge strength coil to contacts | 2500V, 2 x 10us standard wave |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) 1min |
| Vibration resistance misoperation | 10 to 55 to 10Hz at single amplitude 1.65mm |
| Dielectric strength contacts to coil | 1500VAC (50/60Hz) 1min |
| Диэл. прочность соседних контактов | 1000VAC (50/60Hz) 1min |
