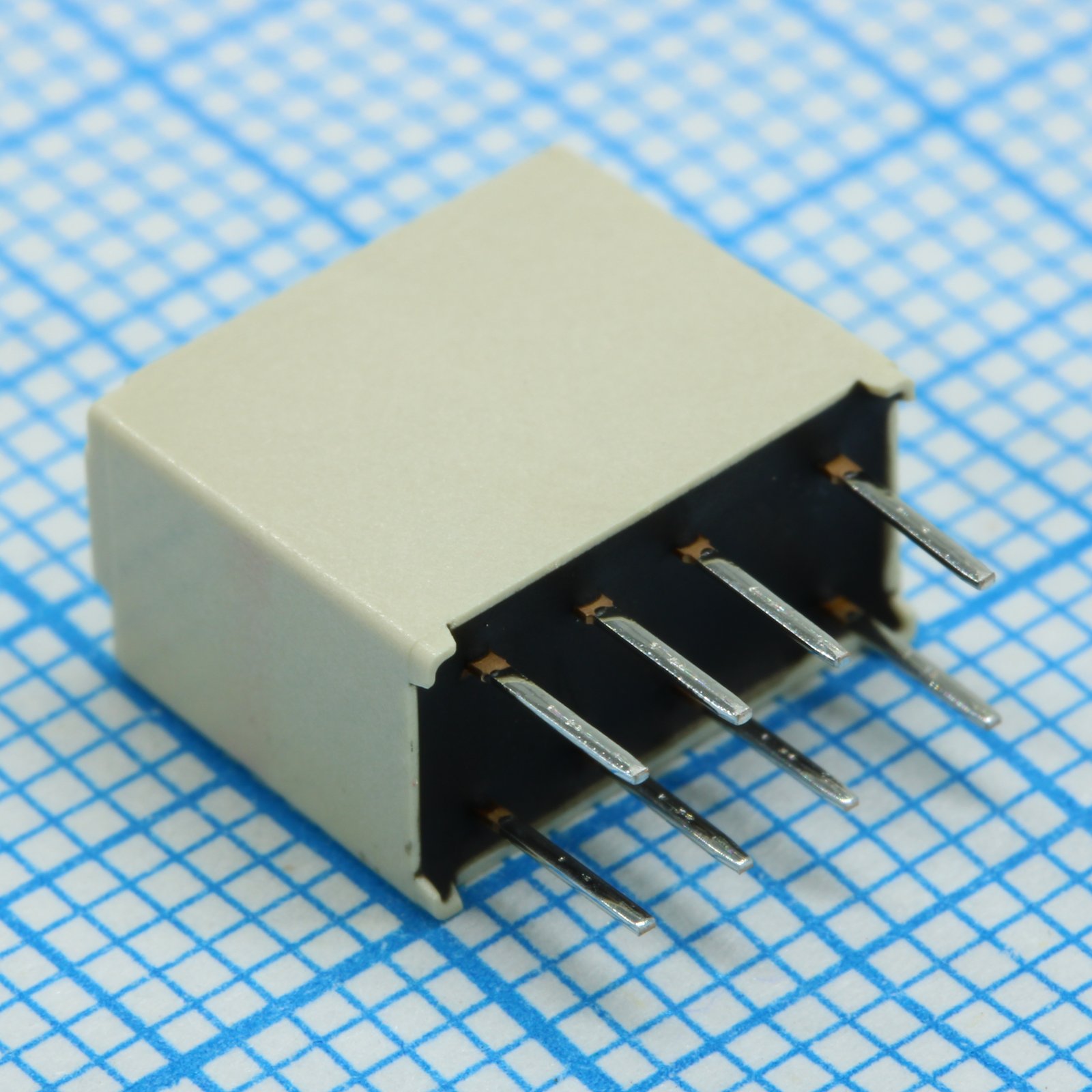

Реле сигнальное 2А две группы на переключение катушка 4.5В (10.6x5.7x9)мм монтаж в отверстие
У поставщика
ПроизводительFCL
У поставщиков
467 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:467 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 151,55 |
| от 16 | 141,47 |
| от 31 | 133,26 |
| от 50 | 127,14 |
| от 150 | 122,58 |
Описание
Реле сигнальное FCL с двумя группами на переключение (DPDT) рассчитано на коммутацию тока до 2 А при напряжении катушки 4,5 В постоянного тока. Компактный корпус размером 10,6x5,7x9 мм предназначен для монтажа в отверстия печатной платы. Подходит для применения в телекоммуникационном оборудовании, системах управления и измерительных приборах.
Технические характеристики
| Тип | signal relay |
| Серия | FTR-B4 |
| Вес | approx 1g |
| Герметизация | RT III (plastic sealed) |
| Creepage | adjacent contacts 1.0mm, open contacts 0.28mm, coil-contact 1.6mm |
| Влажность | 5% to 85% RH |
| Тип монтажа | THT |
| Clearance | adjacent contacts 1.0mm, open contacts 0.28mm, coil-contact 1.0mm |
| Упаковка | трубка |
| Мощность катушки | 100mW |
| Размеры | 10.6 x 5.7 x 9.3mm |
| Артикул | FTR-B4CB4.5Z |
| Set voltage | 3.38VDC |
| Ток катушки | 17mA |
| Напряжение катушки | 4.5VDC |
| Время срабатывания | max 3ms |
| Тип упаковки | through hole |
| Время отпускания | max 3ms |
| Reset voltage | -3.38VDC |
| Contact config | DPDT 2 form C |
| Соотв. RoHS | Да |
| Surge strength | 2500V coil to contacts |
| Сопр. катушки | 203Ω ±10% |
| Электрический ресурс | min 100×10^3 operations at 1A 30VDC / 0.3A 125VAC |
| Мех. ресурс | min 20×10^6 operations |
| Shock endurance | 1000m/s² (6±1ms) |
| Материал контакта | gold overlay silver nickel |
| Станд. безоп. | UL, CSA |
| Описание | Low Signal Relays - PCB SIGNAL |
| Сопр. контакта | max 100mΩ at 1A 6VDC |
| Min switching load | 0.01mA 10mVDC |
| Shock misoperation | 750m/s² (11±1ms) |
| Эл. прочность | open contacts 1000VAC, coil-contact 1500VAC, adjacent 1000VAC |
| Макс. коммутируемая мощность | 62.5VA / 30W |
| Темп. хранения | -40°C to +85°C |
| Vibration endurance | 10-55Hz, 2.5mm amplitude |
| Max carrying current | 2A |
| Примечание | 4.5VDC 2A DPDT |
| Сопр. изоляции | min 1000MΩ at 500VDC |
| Макс. коммутируемое напряжение | 250VAC / 220VDC |
| Раб. температура | -40°C to +85°C |
| Vibration misoperation | 10-55Hz, 1.65mm amplitude |
| Тип упаковки | Tube (туба) |
| Номин. контактов (резистивная) | 30VDC 1A / 125VAC 0.3A |
| Описание (англ.) | Signal Relay 4.5VDC 2A DPDT(10.6x5.7x9)mm THT |
