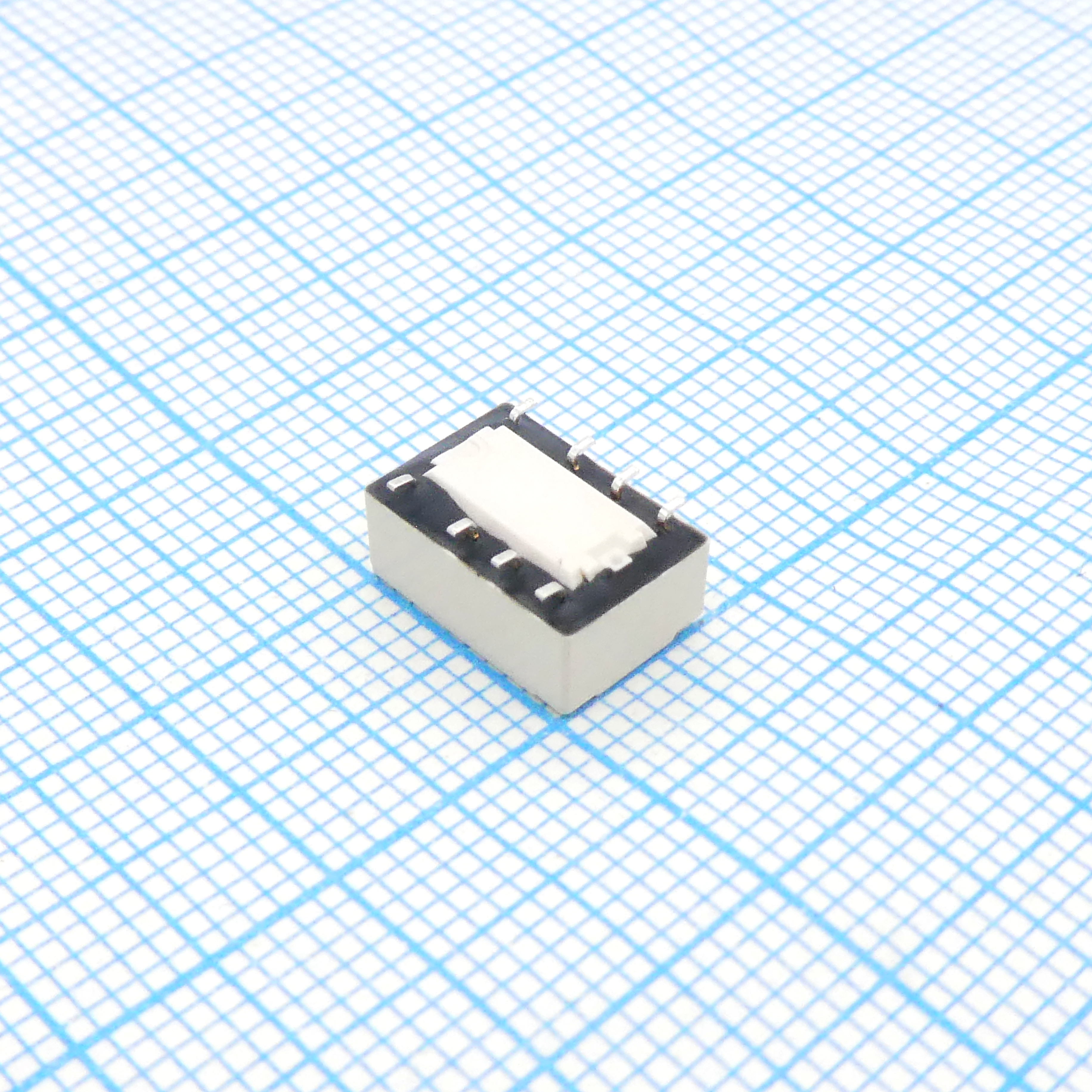

Signal Relay 4.5VDC 2A DPDT (10.6mm 7.2mm 5.45mm) SMD
У поставщика
ПроизводительFCL
У поставщиков
441 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:441 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 178,00 |
| от 5 | 175,03 |
| от 10 | 171,05 |
| от 19 | 165,07 |
| от 37 | 155,91 |
Описание
Сигнальное реле FCL на 4,5 В постоянного тока с коммутацией до 2 А. Компонент имеет конфигурацию DPDT и выполнен в миниатюрном корпусе для поверхностного монтажа (SMD) размером 10,6x7,2x5,45 мм. Подходит для использования в промышленной автоматике и телекоммуникационном оборудовании.
Технические характеристики
| Высота | 5.45mm |
| Серия | FTR-B3 |
| Вес | 0.85g |
| Корпус | Tape & Reel (B10) |
| Герметизация | RT III (plastic sealed) |
| Тип монтажа | SMD |
| Тип катушки | Standard type (A) |
| Соответствие | Telcordia / FCC part 68, BSI, IEC60950-1 |
| Размеры | 10.9mm x 7.5mm x 5.45mm (max); 10.6mm x 7.2mm x 5.45mm (typ) |
| Описание | Ultra miniature relay, 2 poles, 2A, low profile signal relay |
| Время срабатывания | 3ms max (at nominal voltage, no bounce) |
| Время отпускания | 3ms max (at nominal voltage, no bounce) |
| Operate power | 80mW - 130mW |
| Тип клеммы | S: Surface mount, space saving |
| UL признан | Да |
| Csa recognized | Да |
| Mounting space | 87mm² |
| Соотв. RoHS | Да |
| Сопр. катушки | 145Ω ±10% |
| Мех. ресурс | 50 x 10^6 operations |
| Coil rated power | 140mW |
| Материал контакта | Gold overlay silver nickel (Z) |
| Описание | High Frequency / RF Relays SIGNAL |
| Coil rated voltage | 4.5VDC |
| Isolation distance | 1.6mm min |
| Min switching load | 0.01mA, 10mVDC |
| Количество в упаковке | 1000 pieces per reel |
| Макс. коммутируемая мощность | 62.5VA / 30W |
| Contact construction | Bifurcated contacts |
| Max carrying current | 2A |
| Примечание | 4.5VDC 2A DPDT |
| Конфигурация контактов | DPDT 2C |
| Макс. коммутируемое напряжение | 250VAC / 220VDC |
| Solder condition flow | Pre-heating: max 120°C within 90 sec; Soldering: dip within 5 sec at 255°C |
| Creepage open contacts | 0.28mm |
| Clearance open contacts | 0.28mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Номин. контактов (резистивная) | 30VDC 1A / 125VAC 0.3A |
| Lead free solder plating | Sn-3.0Ag-0.5Cu |
| Coil must operate voltage | 3.38VDC |
| Coil must release voltage | 0.45VDC |
| Creepage contacts to coil | 1.60mm |
| Clearance contacts to coil | 1.0mm |
| Начальное сопротивление контакта | 75mΩ max at 1A, 6VDC |
| Creepage adjacent contacts | 1.0mm |
| Electrical life rated load | 100 x 10^3 operations at 1A 30VDC; 100 x 10^3 operations at 0.3A 125VAC |
| Shock resistance endurance | 1000m/s² (6 ±1ms) |
| Clearance adjacent contacts | 1.0mm |
| Диап. раб. темп. | -40°C to +85°C (no frost) |
| Температура и влажность хранения | -40°C to +85°C / 5% to 85% RH (no frost) |
| Описание (англ.) | Signal Relay 4.5VDC 2A DPDT(10.6x7.2x5.45)mm SMD |
| Insulation resistance initial | 1000MΩ min at 500VDC |
| Shock resistance misoperation | 750m/s² (11 ±1ms) |
| Vibration resistance endurance | 10 to 55 to 10Hz single amplitude 2.5mm |
| Surge strength contacts to coil | 2500V, 2 x 10µs standard wave |
| Эл. прочность разомкнутых контактов | 1000VAC (50/60Hz) 1min |
| Vibration resistance misoperation | 10 to 55 to 10Hz single amplitude 1.65mm |
| Dielectric strength contacts to coil | 1500VAC (50/60Hz) 1min |
| Диэл. прочность соседних контактов | 1000VAC (50/60Hz) 1min |
